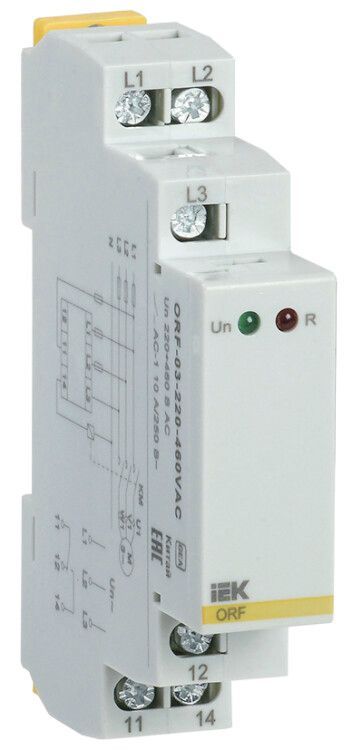

Реле фаз ORF 03 3ф 220-460 В AC 10 А ONI (IEK) ORF-03-220-460VAC

Реле контроля фаз 3-фазное 220-460 В AC от ONI (IEK) с артикулом orf-03-220-460vac предназначено для защиты трёхфазного оборудования от аварийных режимов сети - обрыва фаз, неверной последовательности и перепадов напряжения. Устройство надёжно работает в промышленных системах и легко монтируется на DIN-рейку.

Назначение и область применения

Реле контроля фаз 3-фазное 220-460 В AC от ONI (IEK) контролирует два ключевых параметра трёхфазной сети: правильность чередования фаз и наличие всех трёх фаз. Если одна из фаз пропала, напряжение вышло за пределы допустимых значений (220–460 В) или фазы поменялись местами - реле размыкает выходной контакт и отключает нагрузку. Это предотвращает повреждение двигателей, насосов, компрессоров и другого оборудования, чувствительного к направлению вращения или несимметричному питанию.

Подходит для установки в щитах управления станков, конвейеров, вентиляционных систем, лифтов, холодильных установок и других объектов с трёхфазными двигателями.

Технические характеристики

• Номинальное напряжение питания: 220–460 В переменного тока (AC)
• Номинальный ток коммутируемых контактов: 10 А
• Тип измеряемого напряжения: переменный ток (AC)
• Функции: контроль обрыва фаз, контроль чередования фаз
• Задержка включения: минимум 0,5 секунды (защита от кратковременных скачков)
• Тип подключения: винтовые зажимы
• Количество переключающих контактов: один нормально замкнутый (НО)
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Реле контроля фаз 3-фазное 220-460 В AC от ONI (IEK) совместимо со всеми стандартными DIN-рейками, используемыми в распределительных щитах. Для подключения используются три входных клеммы (L1, L2, L3) для фаз и две - для нулевого провода (N) и заземления (PE), если требуется. Выходной контакт (НО) подключается последовательно в цепь управления катушки контактора или пускателя. После подачи напряжения реле проверяет сеть в течение 0,5 секунды - только после этого разрешает включение нагрузки.

Не требует внешнего питания - работает от контролируемой сети. Подключение выполняйте при отключенном питании. Проверьте соответствие цветовой маркировки фаз (L1, L2, L3) на реле и в щите - неверное подключение может привести к некорректной работе.

Преимущества

• Фиксированные уставки - не требуют настройки, работают сразу после подключения
• Высокая надёжность: исключены ложные срабатывания благодаря задержке включения 0,5 с
• Универсальное напряжение: поддерживает диапазон 220–460 В, что покрывает большинство промышленных сетей
• Простой монтаж: стандартная DIN-рейка и винтовые клеммы позволяют быстро установить и обслуживать устройство
• Один выходной контакт - достаточно для управления типовым пускателем

Ограничения применения

• Не контролирует баланс нагрузки между фазами, асимметрию тока или частоту - только напряжение и чередование
• Не предназначен для работы в сетях постоянного тока (DC)
• Не имеет функции самодиагностики или сигнализации - состояние выводится только через размыкание/замыкание контакта
• Не рекомендуется использовать в средах с высокой вибрацией без дополнительной фиксации
• Максимальный ток нагрузки - 10 А; для более мощных устройств нужен промежуточный контактор

Примеры использования

• Защита трехфазного электродвигателя насоса в системе водоснабжения - предотвращает обратное вращение при обрыве фазы
• Контроль питания станка с ЧПУ - отключает оборудование при изменении порядка фаз после ремонта сети
• Обеспечение безопасного запуска вентилятора в HVAC-системе - исключает работу при несоответствии чередования
• Автоматическое отключение холодильного компрессора при просадке напряжения ниже 220 В

Практические советы

• Перед первым включением убедитесь, что все три фазы присутствуют и соответствуют заявленному напряжению - реле не будет срабатывать, если питание вне диапазона 220–460 В
• При замене устройства сохраняйте ту же последовательность подключения фаз (L1-L2-L3) - меняя местами провода, можно вызвать ложное срабатывание
• Если реле постоянно отключает нагрузку, проверьте качество контактов на клеммах и целостность фазных проводов - часто причина в плохом соединении, а не в проблеме сети
• Для удобства диагностики подключите светодиодную индикацию параллельно выходному контакту - так проще определить, сработало ли реле
• Артикул orf-03-220-460vac от ONI (IEK) - единственный вариант в этой серии с таким диапазоном напряжения; другие модели могут иметь меньший или больший порог
