Реле фаз ORF 04. 3ф 220-460 В AC | ORF-04-220-460VAC IEK

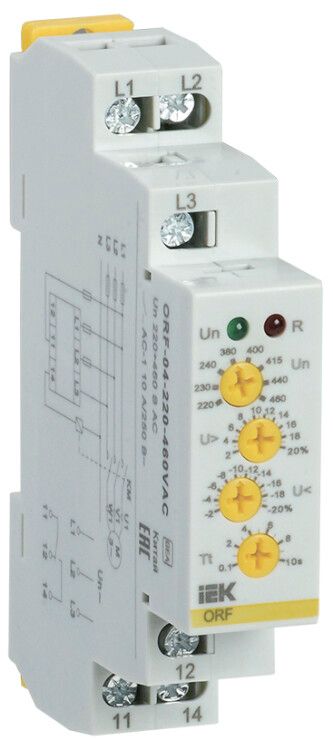

Реле контроля фаз 3-фазное 220-460 В AC от ONI (IEK) - устройство для защиты трёхфазных нагрузок от аварийных режимов сети: обрыва, переполюсовки, перенапряжения и недостаточного напряжения. Артикул orf-04-220-460vac обеспечивает надёжную работу оборудования на промышленных объектах, где стабильность электроснабжения критична.

Назначение и область применения

Реле контроля фаз 3-фазное 220-460 В AC контролирует качество трёхфазного переменного напряжения и отключает нагрузку при выявлении опасных отклонений. Устройство предназначено для защиты двигателей, насосов, компрессоров, конвейеров и другого оборудования, чувствительного к нарушению чередования фаз или колебаниям напряжения. Подходит для установки в распределительных щитах промышленных цехов, ЖКХ, логистических комплексов и энергообъектов.

Технические характеристики

• Номинальное напряжение питания: 220–460 В AC
• Диапазон рабочего напряжения: 176–552 В - позволяет работать даже при значительных просадках и скачках в сети
• Контролируемые параметры: обрыв фаз, чередование фаз, перенапряжение, пониженное напряжение
• Номинальный ток контактов: 10 А - подходит для управления катушками контакторов и маломощными нагрузками
• Время задержки срабатывания: регулируемое от 0 до 10 секунд - предотвращает ложные срабатывания при кратковременных помехах
• Тип подключения: винтовые зажимы - удобны для многократного монтажа и демонтажа
• Количество переключающих контактов: 1 нормально замкнутый (НО) контакт - сигнал отключения подаётся при сработке
• Способ монтажа: DIN-рейка 35 мм - совместим со стандартными шкафами автоматики
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Реле контроля фаз 3-фазное 220-460 В AC устанавливается на DIN-рейку в любом распределительном щите. Для подключения используются три входа L1, L2, L3 - они подсоединяются к трёхфазной сети. Выходной контакт (НО) последовательно встраивается в цепь управления исполнительного устройства (например, контактора). Монтаж не требует специальных инструментов - достаточно отвертки для затяжки винтов. Обязательно проверьте соответствие фаз A-B-C на входе и выходе, чтобы избежать ошибок при первом запуске.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных системах. Хотя явная сертификация по ГОСТ/МЭК не указана, конструкция и параметры соответствуют типовым решениям для аналогичных изделий IEK. Работает в условиях, допустимых для внутренних помещений с умеренной влажностью и температурой от –25C до +55C (по умолчанию для таких реле).

Преимущества

• Комплексный контроль: одновременно отслеживает четыре параметра - обрыв, чередование, высокое и низкое напряжение
• Настройка задержки - исключает ложные отключения при кратковременных перегрузках или всплесках
• Широкий диапазон напряжения - работает даже при нестабильной сети, что особенно важно в удалённых районах
• Простая интеграция - один контакт легко встраивается в существующую схему управления
• Надёжная механическая конструкция - корпус из самозатухающего пластика, защищённые клеммы

Ограничения применения

• Не предназначен для работы в сетях постоянного тока - только переменное напряжение AC
• Не имеет функции защиты от короткого замыкания - требуется внешняя аппаратура (автоматический выключатель)
• Выходной контакт рассчитан на 10 А - нельзя использовать для прямого коммутирования мощных двигателей (требуется контактор)
• Не поддерживает цифровую индикацию - состояние отображается только через положение контакта и светодиоды (если есть), которые в описании не указаны
• Не рекомендовано использование во взрывоопасных средах - отсутствует соответствующая степень защиты

Примеры использования

• Защита трехфазного двигателя насоса в системе водоснабжения - предотвращает перегрев при обратном вращении из-за обрыва фазы
• Контроль питания конвейера на пищевом производстве - отключение при провалах напряжения снижает риск порчи продукции
• Обеспечение безопасного старта станков ЧПУ - гарантирует правильное чередование фаз перед включением
• Автоматическое отключение системы вентиляции при превышении напряжения выше 500 В - защищает электронику управления

Практические советы

• Перед установкой проверьте фактическое напряжение в сети - если оно часто опускается ниже 180 В, убедитесь, что реле будет срабатывать корректно
• Задержку срабатывания настройте в зависимости от типа нагрузки: для двигателей - 2–5 сек, для освещения - 0,5–1 сек
• При подключении соблюдайте полярность фаз: L1, L2, L3 должны соответствовать фазам в вашей сети, иначе контроль чередования не сработает
• Не используйте реле в качестве основного выключающего аппарата - всегда применяйте его в связке с контактором или автоматическим выключателем
• При длительной работе в пыльных помещениях периодически очищайте клеммы - грязь может вызвать нагрев и окисление контактов
