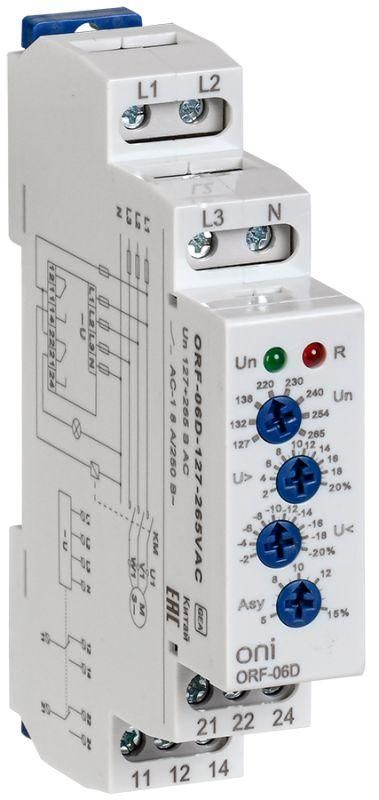

Реле контроля фаз ONI (ORF-06D-127-265VAC) обеспечивает защиту трёхфазных электроприёмников от аварийных режимов сети - обрыва, перекоса, неверного чередования фаз и отклонений напряжения. Устройство монтируется на DIN-рейку и подходит для систем с нейтралью, где важна стабильность питания.

Назначение и область применения

Реле контроля фаз ONI (ORF-06D-127-265VAC) защищает оборудование от повреждений, вызванных нештатными условиями в трёхфазной сети. Оно отслеживает наличие всех трёх фаз, правильность их чередования, баланс нагрузки между фазами и уровень напряжения. При выявлении отклонений реле размыкает свои два выходных контакта, отключая подключенную нагрузку. Применяется в системах управления насосами, компрессорами, конвейерами, станками и другим оборудованием, чувствительным к качеству электроэнергии.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Номинальное рабочее напряжение: 127–265 В
• Контролируемые параметры: обрыв фаз, перекос фаз, чередование фаз, пониженное и повышенное напряжение
• Обнаружение нейтрали: да - устройство учитывает состояние нулевого провода
• Задержка срабатывания: 2 секунды - предотвращает ложные срабатывания при кратковременных скачках
• Выходные контакты: 2 шт. (нормально замкнутые / нормально разомкнутые - тип не указан, но общее количество - 2)
• Номинальный ток контактов: 8 А
• Способ установки: монтаж на DIN-рейку 35 мм
• Гарантия: 12 месяцев

Совместимость и монтаж

Реле контроля фаз ONI (ORF-06D-127-265VAC) совместимо с любыми трёхфазными сетями с нейтралью, работающими в диапазоне 127–265 В AC. Для подключения используются клеммы L1, L2, L3, N - все должны быть подсоединены, иначе реле не будет работать корректно. Монтаж осуществляется на стандартную DIN-рейку. Контакты реле подключаются последовательно в цепь управления исполнительного устройства (например, контактора или пускателя). Обязательно проверьте соответствие сечения проводов допустимому току 8 А.

Безопасность и стандарты

Устройство соответствует требованиям к надёжности и безопасности для промышленного оборудования. Хотя явные сертификаты не указаны, применение в промышленных системах предполагает соответствие ГОСТ Р 50030.5.1 и IEC 60947-5-1. Работает в условиях, исключающих воздействие открытого пламени, агрессивных газов и избыточной влажности.

Преимущества

• Комплексная защита: одновременно контролирует четыре опасных параметра сети - обрыв, перекос, чередование и напряжение
• Функция контроля нейтрали снижает риск повреждения оборудования при обрыве нулевого провода
• Задержка срабатывания 2 с исключает ложные отключения при кратковременных помехах
• Широкий диапазон входного напряжения (127–265 В) позволяет использовать в сетях с колебаниями
• Монтаж на DIN-рейку упрощает интеграцию в щиты автоматики

Ограничения применения

• Не предназначен для работы в сетях постоянного тока - только переменный ток (AC)
• Требует наличия нейтрали; не работает в трёхпроводных системах без N
• Выходные контакты рассчитаны только на 8 А - для больших токов требуется использование внешнего контактора
• Не имеет индикации состояния - невозможно определить причину срабатывания без внешней диагностики
• Не регулируется порог срабатывания - значения напряжения и задержка фиксированы

Примеры использования

• Защита трехфазного насоса в системе водоснабжения - отключение при обрыве фазы или перекосе
• Контроль питания станка с ЧПУ - предотвращение сбоя программы при изменении чередования фаз
• Автоматическое отключение вентиляционного комплекса при просадке напряжения ниже 127 В
• Интеграция в распределительный щит промышленного участка с несколькими потребителями

Практические советы

• Перед первым запуском проверьте правильность подключения фаз и нейтрали - неверное подключение может привести к отказу защиты
• Если нагрузка превышает 8 А, обязательно используйте реле как сигнал для управления контактором, а не напрямую коммутируйте мощную нагрузку
• При частых срабатываниях проверьте качество сети: возможны проблемы с подводящим кабелем, плохие соединения или перегрузка одной из фаз
• Не устанавливайте реле рядом с источниками сильных ЭМИ - это может влиять на работу внутренней электроники
• При замене аналогичного устройства убедитесь, что новый экземпляр - именно ORF-06D-127-265VAC, так как другие модели ONI могут иметь отличные параметры
