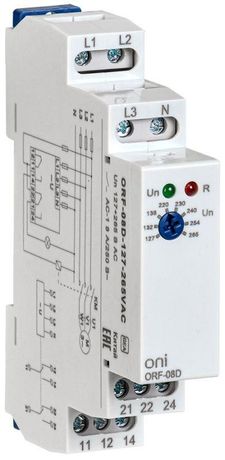

Реле фаз ORF-08D 3ф. 2 конт. 127-265В AC с контр. нейтр | ORF-08D-127-265VAC ONI IEK

Реле фаз ORF-08D - это компактное устройство на DIN-рейку, предназначенное для защиты трёхфазных нагрузок от аварийных режимов сети: обрыва фаз, перекоса, неверной последовательности и выхода напряжения за допустимые пределы. Бренд ONI (IEK) реализует эту модель под артикулом orf-08d-127-265vac, обеспечивая надёжную работу в условиях переменного тока 127–265 В с учётом состояния нейтрального провода.

Назначение и область применения

Реле фаз ORF-08D отслеживает состояние трёхфазной сети и автоматически отключает нагрузку при выявлении опасных отклонений. Устройство применяется там, где повреждение оборудования из-за некорректного питания недопустимо: насосы, компрессоры, станки, конвейеры, системы вентиляции и другие устройства с трёхфазными двигателями. Особенно важно использовать ORF-08D там, где есть риск обрыва нейтрали - устройство учитывает её состояние, что снижает вероятность перегрузки фаз.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Рабочее напряжение: 127–265 В
• Номинальный ток контактов: 8 А
• Количество контактов: 2 (нормально замкнутый и нормально разомкнутый)
• Задержка срабатывания: 2 секунды (защита от кратковременных помех)
• Монтаж: на DIN-рейку 35 мм
• Защита от: обрыва фаз, перекоса фаз, неверного чередования, перенапряжения, пониженного напряжения, обрыва нейтрали
• Гарантия: 12 месяцев

Совместимость и монтаж

ORF-08D совместим со всеми системами, использующими трёхфазное питание 127–265 В AC. Для установки достаточно закрепить устройство на стандартной DIN-рейке. Подключение осуществляется через клеммы: L1, L2, L3 - фазы; N - нейтраль; A1/A2 - управление внешним оборудованием (например, контактором). Контакты реле работают как коммутатор: при штатном состоянии цепь замкнута, при аварии - размыкается. Обязательно проверьте соответствие напряжения питания диапазону 127–265 В - использование вне этого интервала приведёт к отказу работы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных сетях. Хотя явного указания на сертификаты в данных нет, конструкция ORF-08D выполнена в соответствии с практиками производителя ONI (IEK) для использования в средах с высокой степенью ответственности. Работа с реле требует соблюдения правил электробезопасности: отключение питания перед подключением, исключение попадания влаги внутрь корпуса.

Преимущества

• Контролирует сразу четыре критических параметра: обрыв фаз, перекос, чередование и нейтраль - всё в одном устройстве
• Функция контроля нейтрали снижает риск повреждения однофазных потребителей при обрыве нулевого провода
• Задержка срабатывания 2 с предотвращает ложные срабатывания при кратковременных скачках напряжения
• Высокая точность определения асимметрии и чередования фаз благодаря аналитической схеме внутри
• Простой монтаж на DIN-рейку позволяет легко интегрировать в щиты управления

Ограничения применения

• Не подходит для постоянного тока (DC) - работает только с переменным напряжением 127–265 В
• Не имеет регулируемых порогов напряжения - значения срабатывания жестко заданы производителем
• Не предназначено для прямого управления мощными нагрузками свыше 8 А - требуется внешний контактор
• Не защищает от импульсных перенапряжений (грозовые выбросы) - нужна дополнительная защита
• Не рекомендуется для использования в помещениях с уровнем запыления выше IP54 - корпус не герметичен

Примеры использования

• Щит управления насосной станцией - отключает насос при обрыве одной из фаз, чтобы не сгорела обмотка двигателя
• Линия конвейера на заводе - предотвращает запуск при неверном порядке фаз, который мог бы вызвать движение в обратную сторону
• Аварийный генератор с переходом на резервное питание - гарантирует, что после восстановления основного питания фазы будут правильно распределены
• Интернет-центры с серверами на трёхфазном питании - защищает оборудование от перекоса, вызванного неравномерной нагрузкой между фазами

Практические советы

• Перед первым запуском проверьте, что все три фазы и нейтраль подключены правильно - реле не будет работать без нейтрали
• Если реле часто срабатывает без видимых причин, проверьте баланс нагрузки между фазами - возможен длительный перекос
• Для управления нагрузкой более 8 А обязательно используйте промежуточный контактор - ORF-08D лишь даёт сигнал
• При установке в щите оставьте свободное место вокруг реле для теплоотвода - особенно при работе на предельных значениях напряжения
• При замене старого реле сравните тип контактов - ORF-08D имеет один NO и один NC, что отличается от некоторых аналогов
