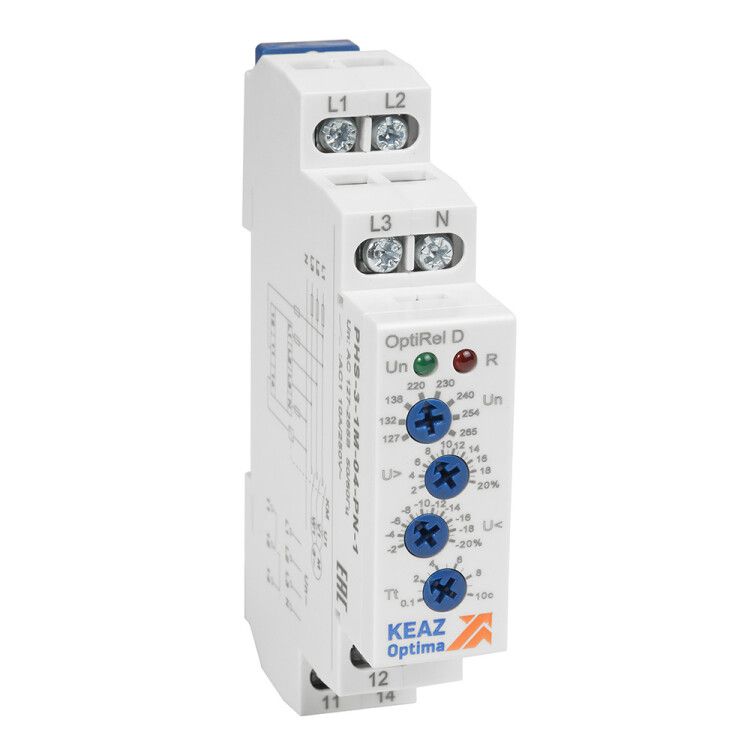

Реле контроля фаз OptiRel D PHS-3-1M-04-PP-2 повышенного/пониженного 3Ф 2СО | 331998 КЭАЗ

Реле контроля фаз повышенного/пониженного напряжения 3-фазное 2 переключающих контакта PHS-3-1M-04-PP-2 от КЭАЗ обеспечивает защиту трёхфазного оборудования от аварийных режимов сети: перепадов напряжения, обрыва фаз и неверного порядка чередования. Устройство устанавливается на DIN-рейку и подходит для промышленных систем, где важна надёжная автоматическая отсечка при сбоях.

Назначение и область применения

PHS-3-1M-04-PP-2 используется для защиты трёхфазных нагрузок - таких как насосы, компрессоры, конвейеры, станки и системы вентиляции - от повреждений, вызванных нештатными условиями в электросети. Устройство реагирует на:

• повышенное и пониженное напряжение;
• обрыв одной или нескольких фаз;
• нарушение чередования фаз;
• обрыв нулевого провода (нейтрали).

При возникновении любой из этих ситуаций реле отключает питание через свои два переключающих контакта, предотвращая выход оборудования из строя.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Номинальное напряжение питания: 220–460 В (работает в широком диапазоне, подходит для большинства промышленных сетей)
• Номинальный ток контактов: 8 А - позволяет коммутировать средние нагрузки без внешних контакторов
• Количество контактов: 2 переключающих (НО - нормально открытых), что даёт возможность управления двумя цепями или последовательного отключения
• Задержка срабатывания: 0,5–10 секунд - можно настроить под требования конкретной установки
• Задержка отключения: 10 секунд - исключает ложные срабатывания при кратковременных скачках
• Гистерезис: есть - устройство не будет «дребезжать» при колебаниях напряжения около порога срабатывания
• Способ монтажа: на DIN-рейку 35 мм
• Подключение: винтовые зажимы - надёжное и проверенное решение для промышленной среды

Совместимость и монтаж

PHS-3-1M-04-PP-2 совместим с любыми системами, использующими трёхфазную сеть 220–460 В AC. Для монтажа требуется только свободная DIN-рейка. Подключение выполняется к клеммам L1/L2/L3/N (для входа) и к контактным группам (для выхода). Обязательно соблюдайте полярность при подключении нейтрали - без неё реле не сможет определить обрыв нуля.

Не требует внешнего питания - работает от контролируемой сети. Максимальная мощность нагрузки - до 1,7 кВт при 220 В и до 3,5 кВт при 380 В (при коэффициенте мощности 0,8).

Безопасность и стандарты

Устройство соответствует общепринятым требованиям безопасности для промышленного электрооборудования. Произведено КЭАЗ - компанией с многолетним опытом в области аппаратов защиты. Сертификаты соответствия указываются в документации завода-изготовителя, доступной на официальном сайте.

Преимущества

• Интегрированная функция гистерезиса снижает количество ложных срабатываний при нестабильной сети
• Настройка задержки срабатывания (0,5–10 с) позволяет адаптировать реакцию под тип нагрузки - например, медленно запускаемые двигатели
• Два переключающих контакта позволяют использовать реле как самостоятельное устройство отключения без необходимости подключения дополнительного контактора
• Широкий диапазон рабочего напряжения (220–460 В) делает его универсальным для различных регионов и объектов
• Винтовые зажимы обеспечивают долговечное и надёжное соединение даже в условиях вибраций

Ограничения применения

• Не предназначен для работы в сетях постоянного тока - только переменный ток (AC)
• Не имеет встроенного индикатора состояния фаз - необходимо подключать внешнюю сигнализацию, если требуется визуальный контроль
• Не рассчитан на частоту выше 60 Гц - стандартные 50 Гц в России и Европе подходят, но в странах с 60 Гц возможны погрешности
• Не защищает от импульсных перенапряжений (молнии, коммутационные броски) - для этого нужны дополнительные устройства (например, ОПС)
• Не подходит для защиты однокабельных линий без нейтрали - обязательное наличие N-проводника

Примеры использования

• Защита трёхфазного насоса в системе водоснабжения - отключает при обрыве фазы, чтобы не сгорела обмотка
• Контроль питания конвейера на пищевом производстве - предотвращает сбои при просадке напряжения
• Автоматическое отключение станка ЧПУ при изменении чередования фаз - сохраняет программу и механику
• Обеспечение безопасной работы холодильного компрессора в торговом центре - исключает работу при недостаточном напряжении

Практические советы

• Перед установкой проверьте соответствие напряжения сети диапазону 220–460 В - превышение может вывести реле из строя
• При использовании в условиях высоких температур (более +40 C) убедитесь в достаточной вентиляции шкафа - перегрев влияет на точность срабатывания
• Настройте задержку срабатывания в зависимости от типа нагрузки: для двигателей - больше (5–10 с); для освещения и нагрева - меньше (0,5–2 с)
• При подключении обязательно закрепите все винты - слабый контакт может вызвать нагрев и отказ
• PHS-3-1M-04-PP-2 не требует обслуживания, но рекомендуется периодически проверять целостность подключений и работоспособность контактов
