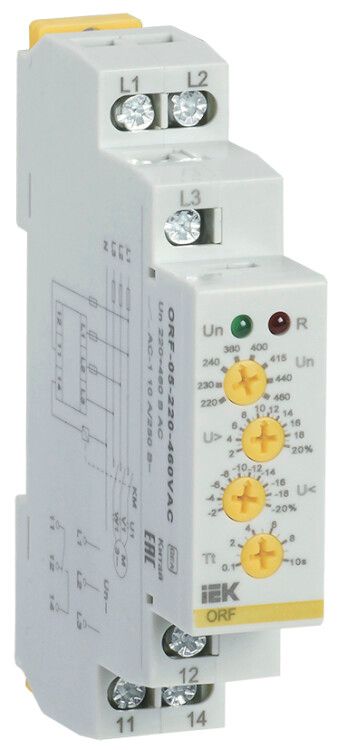

Реле фаз ORF 05. 3ф 220-460 В AC | ORF-05-220-460VAC IEK

Реле контроля фаз 3-фазное 220-460 В AC от ONI (IEK) - устройство для защиты трёхфазных нагрузок от аварийных режимов сети: обрыва, перекоса, переполюсовки и колебаний напряжения. Артикул orf-05-220-460vac обеспечивает надёжную работу в системах управления промышленным оборудованием.

Назначение и область применения

Реле контроля фаз 3-фазное 220-460 В AC контролирует качество трёхфазного переменного напряжения и отключает нагрузку при выявлении опасных отклонений. Применяется в цепях управления двигателями, насосами, компрессорами, конвейерами и другим оборудованием, чувствительным к нарушению баланса фаз. Особенно важно использовать его там, где внезапная потеря фазы или изменение её последовательности могут вызвать выход оборудования из строя или аварию.

Технические характеристики

• Номинальное напряжение питания: 220–460 В AC - работает в широком диапазоне сетевых напряжений, включая промышленные системы 380/400 В.
• Номинальный ток контактов: 10 А - способно коммутировать нагрузки до 2,2 кВт при 220 В или до 3,8 кВт при 380 В.
• Контролируемые параметры: обрыв фаз, перекос (асимметрия), перенапряжение, пониженное напряжение, чередование фаз.
• Уровень асимметрии фиксирован - не настраивается, срабатывает при стандартном пороге, принятом в промышленной практике.
• Максимальное время задержки срабатывания: 10 секунд - позволяет избежать ложных срабатываний при кратковременных скачках.
• Тип подключения: винтовые зажимы - удобны для многократного монтажа и демонтажа.
• Выход: один нормально разомкнутый (НО) контакт - используется для управления внешними устройствами (например, магнитными пускателями).
• Способ монтажа: DIN-рейка 35 мм - совместим со стандартными распределительными щитами.
• Гарантия: 12 месяцев.

Совместимость и монтаж

Реле контроля фаз 3-фазное 220-460 В AC устанавливается на DIN-рейку в силовом или управляющем шкафу. Подключение осуществляется через три входа L1, L2, L3 (трёхфазное питание) и два вывода на нагрузку (коммутационные контакты). Для работы требуется только подача напряжения - никаких внешних источников питания не требуется. Монтаж не требует специальных инструментов: достаточно отвертки для затяжки винтовых клемм. Обязательно проверьте соответствие проводов по сечению - рекомендовано до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных установках. Хотя явного указания стандарта в данных нет, конструкция и функционал типичны для изделий, сертифицированных по ГОСТ Р 50030.5.1 и IEC 60947-5-1. Работает в условиях, исключающих воздействие открытого пламени, агрессивных газов и постоянной влаги.

Преимущества

• Объединяет несколько функций в одном корпусе: контроль обрыва, перекоса, чередования, верхнего и нижнего предела напряжения - снижает количество необходимых устройств.
• Не требует внешнего питания - питается от самой контролируемой сети.
• Стабильная работа при температуре от -25C до +60C - подходит для неотапливаемых помещений.
• Чёткая индикация состояния (обычно светодиоды на лицевой панели) - позволяет оперативно определить причину отключения.

Ограничения применения

• Не предназначено для защиты от импульсных перенапряжений (молнии, коммутационные выбросы) - нужна дополнительная защита (арестеры, фильтры).
• Фиксированный порог асимметрии - нельзя настроить под специфические условия объекта.
• Не имеет временной задержки на восстановление - после устранения неисправности автоматически возвращает питание, что может быть небезопасно в некоторых процессах.
• Не подходит для однофазных цепей или DC-систем - только 3-фазный переменный ток.

Примеры использования

• Защита трехфазного электродвигателя насоса в системе водоснабжения - предотвращает перегрев при обрыве одной фазы.
• Контроль питания конвейера на пищевом производстве - исключает запуск при неверном порядке фаз, который может сломать механическую передачу.
• Автоматическое отключение станка ЧПУ при просадке напряжения ниже 220 В - защищает дорогостоящую электронику.
• Подключение к щиту управления холодильной установкой - предотвращает работу компрессора при перекосе фаз, увеличивающем токи.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - если реле сработает на “обратное чередование”, поменяйте местами любые две фазы на входе.
• Учитывайте посадочные размеры: устройство занимает одну модульную единицу на DIN-рейке - планируйте место в щите заранее.
• При использовании в среде с высокой вибрацией (станки, компрессоры) дополнительно закрепите реле контроля фаз 3-фазное 220-460 В AC хомутами или клеящими планками.
• Не используйте для управления нагрузкой выше 10 А - всегда применяйте промежуточный магнитный пускатель.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых срабатываниях.
