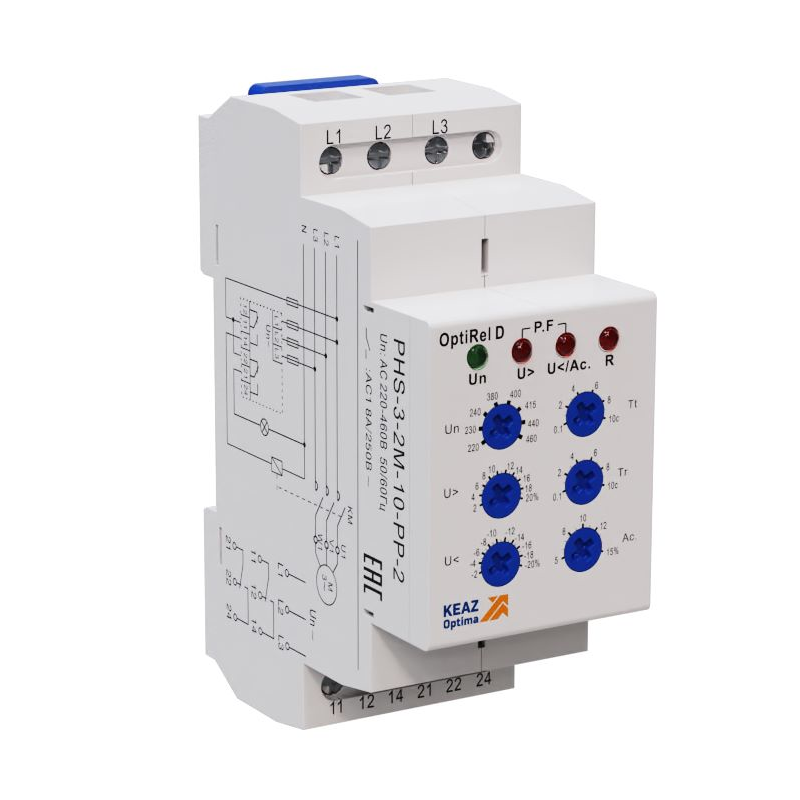

Реле контроля фаз OptiRel D PHS-3-2M-10-PP-2 универсальное 3Ф 2СО | 332003 КЭАЗ

Реле контроля фаз PHS-3-2M-10-PP-2 от КЭАЗ - устройство для автоматического отключения оборудования при нарушении параметров трёхфазной сети: обрыве фаз, перекосе напряжения, неверном порядке чередования или выходе за допустимые уровни напряжения. Устройство устанавливается на DIN-рейку и подходит для защиты двигателей, насосов, компрессоров и других чувствительных нагрузок.

Назначение и область применения

PHS-3-2M-10-PP-2 обеспечивает защиту трёхфазного электрооборудования от аварийных ситуаций в сети. Оно отслеживает наличие всех трёх фаз, правильность их чередования, баланс напряжений между фазами и уровень напряжения - выше или ниже установленных порогов. При любом нарушении реле размыкает свои два контактных группы, отключая питание нагрузки. Применяется в системах управления станков, конвейеров, вентиляционных установок, насосных станций и другого промышленного оборудования, где повреждение из-за некачественного питания может привести к поломкам или опасным ситуациям.

Технические характеристики

• Тип устройства: реле контроля фаз
• Номинальный ток контактов: 8 А
• Напряжение питания: 220–460 В AC
• Количество переключающих контактов: 2 (нормально замкнутых)
• Время задержки отключения: регулируемое от 0,5 до 10 секунд
• Защита от: обрыва фаз, перекоса напряжения, неверного чередования фаз, повышенного и пониженного напряжения
• Гистерезис по напряжению: есть - снижает частоту ложных срабатываний при колебаниях напряжения около порога
• Способ подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку 35 мм
• Тип тока: переменный (AC)

Совместимость и монтаж

PHS-3-2M-10-PP-2 совместим с любыми трёхфазными цепями переменного тока в диапазоне 220–460 В. Для подключения используются три входа для фаз L1, L2, L3 и один для нейтрали N (при необходимости контроля обрыва нейтрали). Выходные контакты подключаются последовательно в цепь управления катушки контактора или пускателя. Монтаж выполняется на стандартную DIN-рейку - устройство легко фиксируется щелчком. Подключение проводов - винтовое, рекомендуется использовать жилы сечением до 2,5 мм2. Перед первым запуском необходимо настроить время задержки в соответствии с требованиями системы (например, чтобы избежать ложных отключений при кратковременных просадках напряжения).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного электрооборудования. Произведено КЭАЗ - предприятием с сертифицированными системами менеджмента качества. Конструкция обеспечена изолирующими материалами, исключающими риск пробоя при работе в условиях высокой влажности и пыли. Однако реле не имеет указанной степени защиты IP - не предназначен для установки вне электрощитов.

Преимущества

• Объединяет четыре функции защиты в одном корпусе: контроль фаз, чередования, напряжения и задержки - экономит место в щите
• Регулируемая задержка отключения позволяет избежать ложных срабатываний при кратковременных скачках
• Гистерезис по напряжению снижает количество циклов включения/выключения при нестабильной сети
• Два контакта позволяют управлять двумя цепями одновременно (например, основная нагрузка + сигнализация)
• Поддержка работы при широком диапазоне напряжений (до 460 В) - подходит для промышленных объектов с нестабильным питанием

Ограничения применения

• Не работает при постоянном токе - только переменный (AC)
• Не рассчитан на работу вне закрытых распределительных шкафов - отсутствует защита от пыли и влаги
• Максимальный коммутируемый ток - 8 А; для нагрузок свыше этого значения требуется использование внешнего контактора
• Не контролирует ток - только напряжение и чередование фаз; для защиты от перегрузки нужен дополнительно тепловое реле или автомат
• Настройка временной задержки требует доступа к внутренним перемычкам - не регулируется вручную во время работы

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения - отключает питание при обрыве фазы или перекосе напряжения
• Контроль питания станка ЧПУ - предотвращает повреждение дорогостоящего оборудования при изменении порядка фаз после ремонта сети
• Автоматическое отключение вентиляционной установки при падении напряжения ниже 220 В - сохраняет срок службы мотора
• Интеграция в систему управления холодильного комплекса - отключает компрессоры при возникновении асимметрии фаз

Практические советы

• Перед установкой проверьте соответствие напряжения питания (220–460 В) вашей сети - превышение может вывести реле из строя
• При использовании в сетях с частыми колебаниями напряжения увеличьте время задержки до 5–10 секунд, чтобы избежать ложных отключений
• При подключении фаз соблюдайте порядок L1-L2-L3 - даже если система не зависит от чередования, реле будет работать корректнее
• Для удобства диагностики используйте вспомогательные световые индикаторы на контакторе - они покажут состояние реле PHS-3-2M-10-PP-2
• Не забудьте проверить надёжность затяжки винтов при подключении - плохой контакт вызывает нагрев и ложные срабатывания
• PHS-3-2M-10-PP-2 от КЭАЗ - надёжное решение для средних и крупных объектов, где важна точность и долговечность защиты
