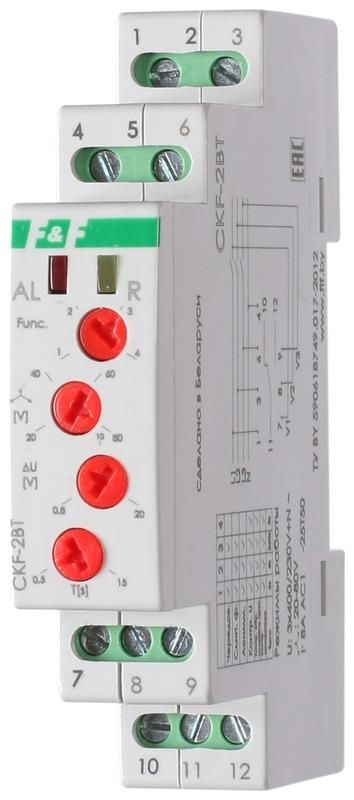

Реле контроля наличия фаз и состояния контактора CKF-2BT (контроль чередования; слипания фаз; регулировка задержки отключ. порога асимметрии; контроль нижн. верх. порогов напряжения; 1 модуль; монтаж на DIN-рейке) F&F EA04.003.005 Евроавтоматика

Реле контроля фаз CKF-2BT от Евроавтоматика предназначено для надёжной защиты трёхфазных электродвигателей и оборудования от аварийных ситуаций в сети: обрыва фаз, асимметрии, переполюсовки, перенапряжения и отказа контактора. Устройство монтируется на DIN-рейку и работает в паре с контактными аппаратами, обеспечивая автоматическое отключение при сбоях и возобновление работы после восстановления параметров сети.

Назначение и область применения

Реле контроля фаз CKF-2BT защищает оборудование от опасных условий трёхфазной сети 3×400/230 В с нулевым проводом. Оно контролирует:

• отсутствие любой из фаз;
• неравномерность напряжений между фазами (асимметрия);
• неверное чередование фаз (переполюсовка);
• слипание фаз (короткое замыкание между двумя фазами);
• повышение напряжения выше 265 В и снижение ниже 160 В;
• обрыв нулевого провода;
• состояние контактора - если он не сработал при команде на включение, реле отключит цепь.

Подходит для установки в щитах управления насосами, компрессорами, конвейерами, станками и другим оборудованием, где важна безопасная работа от трёхфазного питания.

Технические характеристики

• Напряжение питания: 3×230 В + N (AC), совместимо с сетью 3×400 В
• Коммутируемый ток: 8 А (переменный)
• Тип контакта: 1 пара NO/NC (нормально открытый / нормально закрытый)
• Количество модулей DIN: 1
• Степень защиты: IP20 - защита от прикосновения и крупных частиц, не герметичное
• Тип подключения: винтовые зажимы
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом, без конденсации
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля фаз CKF-2BT устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые клеммы - достаточно открутить крышку, вставить провода и затянуть. Для работы требуется подача напряжения на входные фазы L1, L2, L3 и ноль N. Выходной контакт (NO/NC) подключается последовательно в цепь катушки контактора управления двигателем.

Не требует внешнего питания - работает от сети, которую контролирует. Совместим со всеми стандартными контакторами на ток до 8 А. При использовании с мощными нагрузками (более 8 А) необходимо применять промежуточное реле.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от влаги и пыли - устройство следует устанавливать внутри распределительных шкафов. Климатическое исполнение УХЛ4 позволяет использовать его в неотапливаемых помещениях при соблюдении температурного диапазона.

Преимущества

• Интегрированный контроль состояния контактора - отличает его от обычных реле контроля фаз
• Настройка порога асимметрии и задержки отключения - адаптация под конкретные условия эксплуатации
• Автоматическое восстановление работы после устранения аварии - минимизирует простои
• Один модуль DIN - экономия места в щите
• Чёткая индикация состояния (по схеме в руководстве): световой индикатор показывает наличие напряжения и состояние выхода

Ограничения применения

• Не предназначен для постоянного подключения к однофазным сетям - требует трёх фаз + ноль
• Не защищает от импульсных перенапряжений (например, от грозы) - нужна дополнительная защита
• IP20 - нельзя устанавливать во влажных, запылённых или наружных условиях
• Выходной контакт рассчитан только на 8 А - для больших токов требуется использование магнитного пускателя
• Не имеет функции самодиагностики с выводом сигнала - отслеживание состояния возможно только по положению контакта и индикатору

Примеры использования

• Защита насосной группы в системе водоснабжения - предотвращает работу двигателя при обрыве фазы
• Контроль станков ЧПУ - отключает оборудование при переполюсовке фаз, что защищает электронику
• Электрощиты конвейерных линий - гарантирует, что контактор действительно сработал при старте
• Вентиляционные системы в промзонах - предотвращает перегрев моторов при просадках напряжения

Практические советы

• При монтаже проверьте правильность подключения нулевого провода - его обрыв вызовет срабатывание реле
• Задержку отключения можно увеличить, если оборудование чувствительно к кратковременным скачкам напряжения
• Порог асимметрии по умолчанию установлен на 15%, но его можно скорректировать под специфику вашей сети
• Не используйте реле в качестве основного коммутационного аппарата - оно управляет контактором, а не нагружает напрямую двигатель
• Проверяйте соответствие посадочных размеров DIN-рейки перед установкой - стандарт 35 мм, но возможны отклонения у некачественных реек
• При первом запуске убедитесь, что все три фазы поданы и ноль цел - иначе реле сразу отключится
