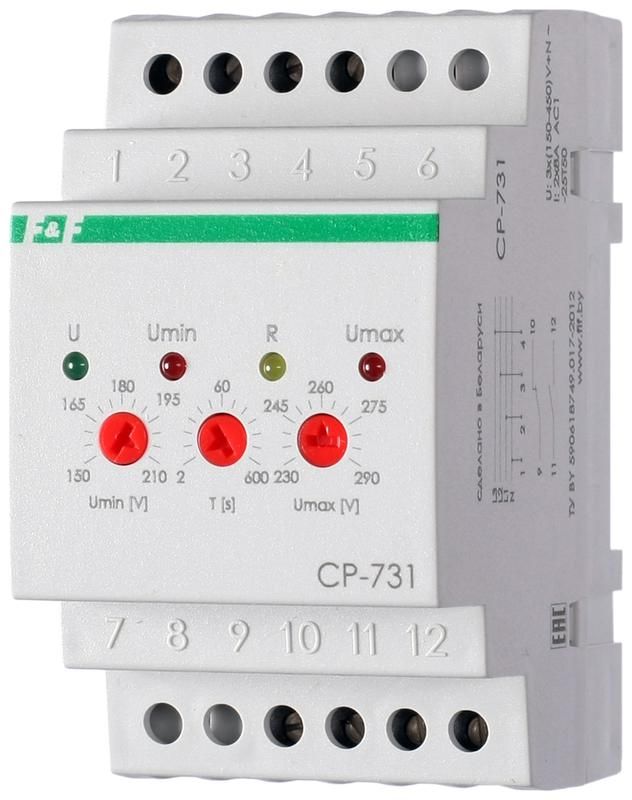

Реле напряжения CP-731 (трехфазный; микропроцессорный; контроль верхнего и нижнего значений напряжения; асимметрии; чередования фаз; монтаж на DIN-рейке 35мм 3х400/230+N 2х8А 1Z 1R IP20) F&F EA04.009.005 Евроавтоматика

Реле напряжения трехфазное микропроцессорное контроль верхнего и нижнего значений напряжения контроль асимметрии чередования фаз монтаж на DIN-рейке 35мм 3х400/230+N 2х8А 1Z 1R IP20 от бренда Евроавтоматика обеспечивает защиту оборудования от аварийных режимов в трёхфазной сети - перегрузок, просадок, обрыва нуля и неверного порядка фаз. Артикул ea04.009.005 подходит для установки в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Реле напряжения предназначено для постоянного мониторинга параметров трёхфазной сети переменного тока. Оно отключает нагрузку при опасных отклонениях напряжения - ниже или выше заданных порогов, при обрыве нулевого провода, асимметрии фаз или неправильном чередовании. Защита активируется через механический контакт, который размыкает цепь. После нормализации параметров сети реле включает нагрузку автоматически. Подходит для защиты станков, насосов, компрессоров, систем вентиляции, холодильного оборудования и других устройств, чувствительных к качеству электроснабжения.

Технические характеристики

• Тип: микропроцессорное реле напряжения
• Число фаз: 3
• Питание: 3×(150–450) В AC + N (рабочий диапазон 230–400 В)
• Коммутируемый ток: 2×8 А (одна пара контактов НО+НЗ)
• Контакты: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Нижний порог срабатывания: 150–210 В (регулируемый)
• Верхний порог срабатывания: 230–260 В (регулируемый)
• Задержка срабатывания: минимум 0,1 секунды
• Индикация: светодиодная (состояние сети и сработавшее реле)
• Габариты: 3 модуля DIN (17,5 мм каждый)
• Степень защиты: IP20 (защита от прикосновения и крупных частиц, не герметичное)
• Рабочая температура: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Норматив: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле напряжения монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы на передней панели: три входа L1, L2, L3, один N, два выхода для нагрузки (L1/N и L2/N). Каждый контакт рассчитан на 8 А - можно подключить одну мощную нагрузку или две меньшей мощности. Монтаж допускается в щитах с принудительной вентиляцией или естественной циркуляцией воздуха. Не требует внешних источников питания - работает от контролируемой сети. Обязательно соблюдать посадочные размеры: ширина устройства 52,5 мм, глубина - около 70 мм.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 исключает доступ к токоведущим частям при обычной эксплуатации, но не защищает от влаги и пыли - не применяется во влажных, пыльных или наружных условиях. Отключение происходит механически, что гарантирует надёжное разъединение даже при отказе электроники. Индикация позволяет оперативно определить причину отключения - либо перенапряжение, либо обрыв нуля, либо нарушение чередования фаз.

Преимущества

• Комплексная защита: одновременно контролирует напряжение, асимметрию, чередование фаз и обрыв нуля
• Автоматический возврат после нормализации - не требуется ручное включение
• Настройка порогов через регуляторы на корпусе - гибкость под конкретные условия
• Малые габариты (3 модуля) - экономия места в щите
• Световая индикация - наглядное отображение состояния системы
• Высокая точность измерения благодаря микропроцессорному ядру

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, запылённости, на улице или в помещениях с риском попадания воды - IP20 недостаточно
• Не поддерживает управление по сигналу от внешнего контроллера - только автономная работа
• Максимальный ток 8 А - нельзя использовать для защиты мощных двигателей (>1,5 кВт) без контактора
• Не имеет функции временного отключения при кратковременных скачках - минимальная задержка 0,1 с, но не настраивается
• Работает только в сетях с заземлённым нулём; в IT-системах не применять

Примеры использования

• Щит управления промышленным станком - предотвращает повреждение ЧПУ при просадке напряжения
• Воздушный тепловой насос - защищает компрессор от перегрева при завышенном напряжении
• Система вентиляции в торговом центре - отключает вентиляторы при обрыве нуля, чтобы избежать асимметрии
• Электрощит жилого дома - используется вместо УЗИП для защиты бытовых приборов от перенапряжения
• Подстанция малой мощности - контролирует качество энергии перед подключением к генератору

Практические советы

• Перед первым запуском настройте пороги напряжения под реальные условия вашей сети - используйте тестовый вольтметр
• Обязательно проверьте правильность подключения фаз - реле будет работать некорректно при перепутанных L1/L2/L3
• Если нагрузка >8 А, обязательно используйте реле вместе с магнитным пускателем
• Не устанавливайте рядом с источниками сильных помех (частотники, сварочные аппараты)
• При частых срабатываниях - проверьте состояние нулевого провода и равномерность нагрузки между фазами
• Для обслуживания отключите питание - реле не имеет выключателя на корпусе
