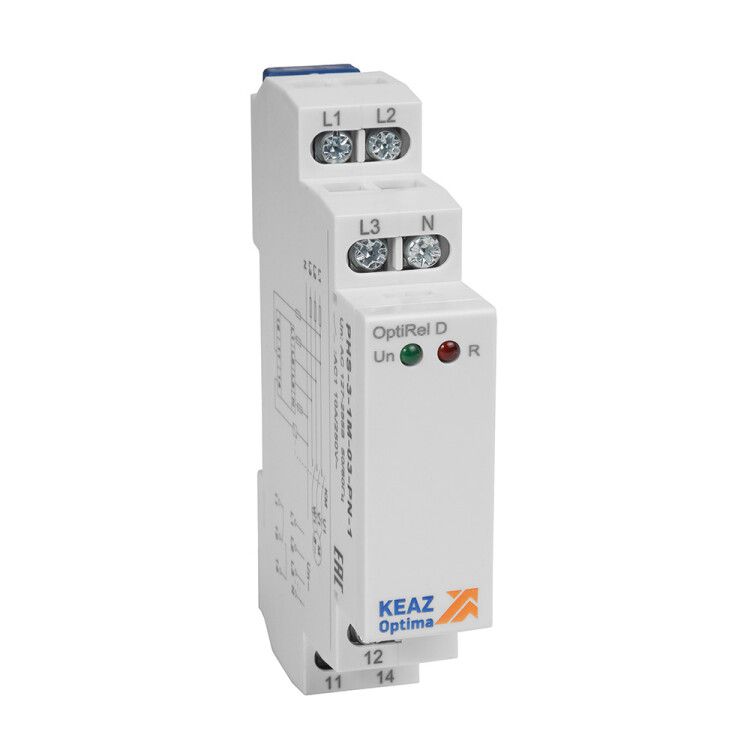

Реле контроля фаз OptiRel D PHS-3-1M-03-PN-2 чередования обрыва 3Ф+N 2СО | 331993 КЭАЗ

Реле контроля фаз PHS-3-1M-03-PN-2 от КЭАЗ обеспечивает защиту трёхфазного оборудования от обрыва фаз, некорректного чередования и нестабильного напряжения. Устройство монтируется на DIN-рейку, работает в сетях 127–265 В и подходит для систем с нейтралью (3Ф+N). Его надёжная работа делает PHS-3-1M-03-PN-2 популярным решением в промышленной автоматике.

Назначение и область применения

PHS-3-1M-03-PN-2 предназначен для защиты трёхфазных электродвигателей, насосов, компрессоров, конвейеров и другого оборудования от повреждений из-за нештатных режимов работы сети. Устройство отслеживает наличие всех трёх фаз, правильность их чередования, обрыв нейтрали и отклонения напряжения. При возникновении аварийной ситуации - с заданной задержкой - реле размыкает цепь управления, отключая нагрузку.

Технические характеристики

• Тип: реле контроля фаз с функциями обрыва и чередования
• Напряжение питания: 127–265 В AC (работает в широком диапазоне, включая 220 В и 380 В)
• Номинальный ток контактов: 8 А
• Количество переключающих контактов: 2 (НО - нормально открытые)
• Задержка срабатывания: 0,5–10 сек (регулируемая, позволяет избежать ложных срабатываний при кратковременных скачках)
• Задержка отключения: 10 сек (обеспечивает безопасную остановку оборудования после сбоя)
• Гистерезис: есть (защита от “дребезга” контактов при колебаниях напряжения на границе порога)
• Подключение: винтовые зажимы (надёжное и проверенное соединение)
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

PHS-3-1M-03-PN-2 совместим с любыми устройствами, управляемыми через контактную группу 2×НО. Подключается последовательно в цепь управления катушки контактора или пускателя. Для монтажа достаточно закрепить реле на стандартной DIN-рейке и подвести три фазы, ноль и управляющее напряжение. Обязательно соблюдайте полярность подключения фаз - неверное подсоединение может привести к отказу в работе функции чередования.

Безопасность и стандарты

PHS-3-1M-03-PN-2 соответствует требованиям международных стандартов на устройства защиты электрооборудования. Конструкция выполнена в соответствии с требованиями безопасности для промышленного применения. Работает в температурном диапазоне, указанном в документации производителя - рекомендуется избегать установки в местах с высокой влажностью или прямым воздействием воды.

Преимущества

• Два независимых переключающих контакта позволяют использовать реле как в однополюсной, так и в двухполюсной схеме управления
• Регулируемая задержка срабатывания снижает количество ложных отключений при кратковременных помехах
• Функция гистерезиса исключает частые переключения при нестабильном напряжении
• Универсальное питание 127–265 В - подходит для большинства промышленных сетей
• Компактный модульный корпус легко интегрируется в щиты автоматики

Ограничения применения

• Не предназначено для работы в сетях постоянного тока - только переменный ток (AC)
• Не контролирует уровень напряжения выше/ниже порога - только обрыв фаз, чередование и нейтраль
• Не имеет встроенной индикации состояния - необходимо внешнее наблюдение или подключение сигнализации
• Не рассчитано на прямую коммутацию силовой нагрузки - используется только для управления цепью управления

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения - предотвращает перегрев при обрыве фазы
• Контроль чередования на конвейере с сервоприводами - исключает поворот в обратную сторону при перепутанных фазах
• Автоматическое отключение станка при потере нейтрали - защищает чувствительную электронику
• Интеграция в шкафы управления лифтов, вентиляционных установок, холодильных камер

Практические советы

• Перед первым запуском проверьте правильность подключения фаз A, B, C и N - ошибка в порядке фаз вызовет срабатывание реле
• Настройте задержку срабатывания в зависимости от типа нагрузки: для двигателей - 2–5 сек, для электроники - 0,5–1 сек
• Обеспечьте доступ к винтовым зажимам для периодической затяжки - особенно при больших токах
• PHS-3-1M-03-PN-2 можно использовать в паре с тепловыми реле или магнитными пускателями - это создаёт полноценную систему защиты
• Артикул 331993 - заменяет аналогичные модели других производителей, но требует проверки совпадения параметров питания и контактов
