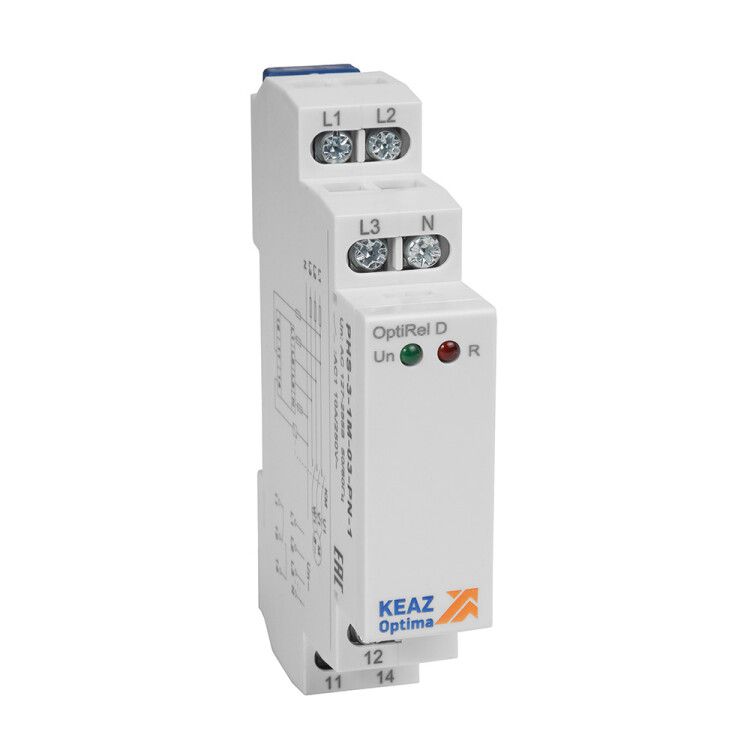

Реле контроля фаз OptiRel D PHS-3-1M-03-PN-1 чередования обрыва 3Ф+N 1СО | 331983 КЭАЗ

Реле контроля фаз PHS-3-1M-03-PN-1 чередования обрыва фаз 3Ф+N 1СО от КЭАЗ Optima обеспечивает защиту трёхфазного оборудования от аварийных режимов сети: обрыва фаз, перекоса напряжений и неверного чередования. Устройство устанавливается на DIN-рейку и подходит для промышленных систем с питанием 127–265 В AC.

Назначение и область применения

PHS-3-1M-03-PN-1 чередования обрыва фаз 3Ф+N 1СО используется для защиты электродвигателей, насосов, компрессоров, конвейеров и другого трёхфазного оборудования от повреждений из-за нештатных ситуаций в сети. Особенно важно применение там, где сбой в чередовании фаз или потеря одной из фаз может вызвать перегрев, механический износ или аварию - например, в станках, системах вентиляции, лифтах и на производственных линиях.

Технические характеристики

• Тип устройства: реле контроля фаз
• Питание: 127–265 В AC
• Номинальный ток контактов: 8 А
• Контролируемые параметры: обрыв фаз, перекос напряжений, чередование фаз
• Задержка срабатывания: регулируемая от 0,5 до 10 секунд
• Количество контактных групп: 1 нормально открытый (НО) контакт
• Подключение: винтовые зажимы
• Способ установки: монтаж на DIN-рейку 35 мм
• Гистерезис: есть - предотвращает частое включение/выключение при колебаниях напряжения

Совместимость и монтаж

PHS-3-1M-03-PN-1 чередования обрыва фаз 3Ф+N 1СО совместим с любыми трёхфазными цепями с нейтралью (3Ф+N). Для подключения используются три фазных провода (L1, L2, L3), один нулевой (N) и два вывода для управления нагрузкой через контакт. Монтаж выполняется на стандартную DIN-рейку. Подключение проводов - винтовое, требует затяжки усилием 0,4–0,5 Нм. Не допускается использование с источниками постоянного тока или напряжением ниже 127 В.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного электрооборудования. Произведено КЭАЗ (Курским электроаппаратным заводом) в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Работает в температурном диапазоне от -25C до +60C, степень защиты IP20 - для внутренней установки в щитах.

Преимущества

• Комплексная защита: одновременно контролирует обрыв, перекос и чередование фаз - не нужны несколько устройств
• Настройка задержки срабатывания позволяет избежать ложных срабатываний при кратковременных скачках
• Гистерезис снижает количество циклов включения/отключения, продлевая срок службы контактов
• Простой монтаж на DIN-рейку и винтовое подключение ускоряют сборку шкафа
• Индикация состояния сети доступна через внешние сигнализаторы, управляемые контактами реле

Ограничения применения

• Не работает при напряжении ниже 127 В - не подходит для слабых сетей или длинных кабельных линий с большими потерями
• Не предназначен для работы с постоянным током (DC)
• Не имеет встроенной защиты от импульсных перенапряжений - рекомендуется использовать вместе с Surge Protection Device (SPD)
• Один контакт - нельзя управлять двумя нагрузками параллельно без дополнительного реле
• Не поддерживает удалённый мониторинг или интерфейсы связи (Modbus, RS485)

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения - предотвращает работу при обратном вращении
• Контроль питания станка ЧПУ - исключает поломку инструмента при обрыве фазы
• Щит автоматизации конвейера - отключает линию при перекосе напряжений, чтобы не вывести из строя сервоприводы
• Аварийное отключение системы вентиляции в химическом цеху при потере нейтрали

Практические советы

• Перед подключением проверьте соответствие напряжения питания - даже кратковременный спад ниже 127 В может заблокировать работу PHS-3-1M-03-PN-1 чередования обрыва фаз 3Ф+N 1СО
• При использовании в условиях высоких помех (частотники, сварочные аппараты) используйте экранированные кабели для входных сигналов
• Задержку срабатывания настраивайте в зависимости от типа нагрузки: для двигателей - 2–5 с, для освещения - 0,5–1 с
• Обязательно подключите нейтраль (N) - без неё функции контроля перекоса и обрыва нейтрали не работают
• Проверяйте правильность подключения фаз перед первым запуском - реле определяет чередование и может не сработать, если фазы перепутаны
