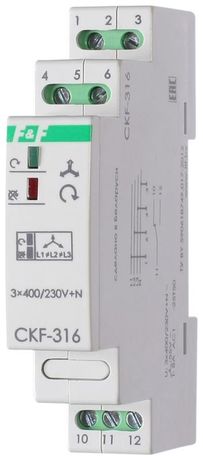

Реле контроля наличия и чередования фаз CKF-316 (монтаж на DIN-рейке 35мм 3х400/230+N 8А 1P IP20) F&F EA04.002.005 Евроавтоматика

Реле контроля наличия и чередования фаз Евроавтоматика F&F артикул ea04.002.005 предназначено для защиты трёхфазных электроприёмников - особенно двигателей - от аварийных режимов в сети 400/230 В. Устройство монтируется на DIN-рейку, имеет световую индикацию и автоматически восстанавливает работу после устранения неисправности.

Назначение и область применения

Реле контроля наличия и чередования фаз Евроавтоматика F&F артикул ea04.002.005 защищает оборудование от опасных состояний трёхфазной сети. Оно контролирует наличие всех фаз, баланс напряжений, правильную последовательность чередования, уровень напряжения (не ниже 150 В и не выше 280 В) и целостность нулевого провода. При возникновении любой из этих проблем реле размыкает контакт, отключая нагрузку. После восстановления нормальных параметров сети - автоматически возвращает питание.

Подходит для установки в щитах управления насосами, компрессорами, конвейерами, станками, системами вентиляции и другим оборудованием, чувствительным к перекосу фаз или потере нуля.

Технические характеристики

• Тип: реле контроля фаз
• Число фаз: 3
• Напряжение питания: 400/230 В переменного тока (AC), с подключением N-проводника
• Коммутируемый ток: 8 А
• Тип контакта: 1 НО/НЗ (нормально открытый / нормально закрытый)
• Время задержки срабатывания: 3–5 секунд (исключает ложные срабатывания при кратковременных скачках)
• Индикация: светодиодная - показывает состояние сети и активацию реле
• Способ монтажа: на DIN-рейку 35 мм
• Габариты: 1 модуль DIN
• Степень защиты: IP20 - против доступа пальцев и крупных частиц, не защищён от воды
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом, без конденсации
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля наличия и чередования фаз Евроавтоматика F&F артикул ea04.002.005 совместимо со всеми стандартными DIN-рейками 35 мм. Подключение осуществляется через винтовые зажимы: L1, L2, L3, N - для входа; A1/A2 - для выхода к контактору или катушке магнитного пускателя. Контакт 1NO/NC позволяет использовать его как в цепях включения, так и в цепях отключения - в зависимости от схемы управления.

Не требует внешнего питания - работает от контролируемой сети. Для надёжной работы важно правильно подключить нулевой провод: его отсутствие или обрыв вызовут отключение устройства.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Применяет TrueRMS-измерение - точнее определяет действующее значение напряжения даже при наличии гармоник. Защита IP20 исключает случайный контакт с токоведущими частями, но не обеспечивает защиту от влаги - устройство следует устанавливать внутри закрытых распределительных шкафов.

Преимущества

• Объединяет несколько функций защиты в одном устройстве: от обрыва фаз, асимметрии, перенапряжения, недонапряжения, неверного чередования и обрыва нуля
• Автоматический запуск после восстановления параметров сети - не требуется ручное включение
• Небольшие габариты (1 модуль DIN) экономят место в щите
• Световая индикация позволяет оперативно диагностировать причину отключения
• Задержка срабатывания 3–5 с предотвращает ложные срабатывания при кратковременных колебаниях

Ограничения применения

• Не предназначен для работы во влажных, пыльных или наружных условиях - степень защиты IP20 не допускает воздействия воды и пыли
• Не поддерживает постоянный ток - только переменный (AC)
• Не регулируется пользователем: пороги срабатывания (150–280 В) и время задержки (3–5 с) жестко установлены
• Не рекомендуется для сетей с частыми импульсными помехами - возможны сбои в измерении
• Не защищает от перегрузки по току - необходимо применять дополнительно тепловое реле или автомат

Примеры использования

• Защита двигателя насоса в системе водоснабжения - предотвращает сгорание обмоток при отсутствии фазы
• Контроль питания конвейера на пищевом производстве - исключает поворот в обратном направлении из-за неверного чередования
• Щит управления вентиляцией в офисном здании - отключает систему при просадке напряжения ниже 150 В
• Электрощит в цеху с тяжёлыми станками - защищает от обрыва нуля, который часто случается при старой проводке

Практические советы

• При монтаже проверьте, что нулевой провод подключён надёжно - отсутствие N вызовет немедленное отключение
• Учитывайте посадочные размеры: устройство занимает всего один модуль, но требует свободного места вокруг для теплоотвода
• Если в вашей сети часто происходят кратковременные перепады напряжения - задержка в 3–5 с будет полезна, чтобы избежать лишних отключений
• Для сложных объектов используйте реле вместе с контактором и тепловым реле - это даёт комплексную защиту
• При первом включении наблюдайте за индикацией: горящий LED = всё в порядке, мигающий или погашенный - есть нарушение
