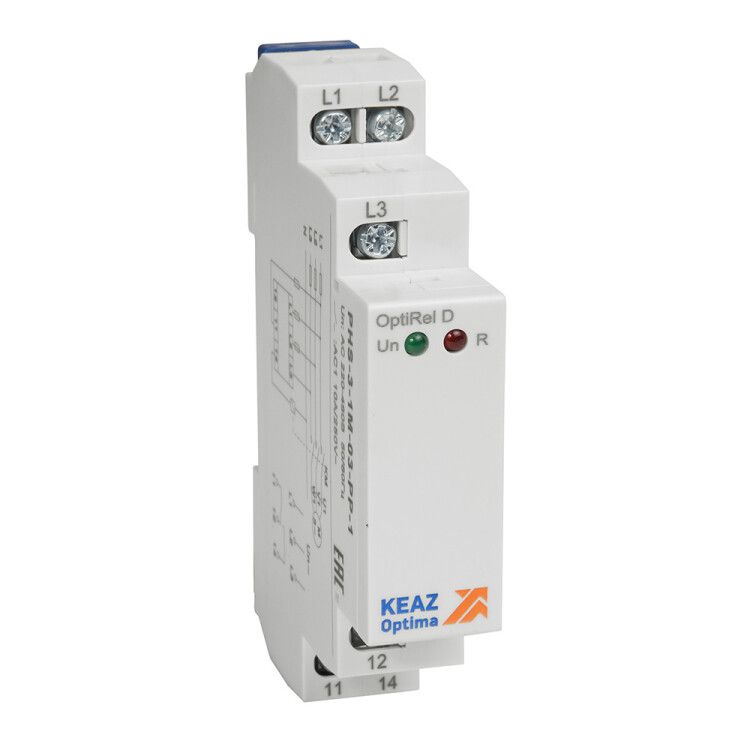

Реле контроля фаз OptiRel D PHS-3-1M-03-PP-1 чередования обрыва 3Ф 1СО | 331988 КЭАЗ

Реле контроля фаз PHS-3-1M-03-PP-1 от КЭАЗ обеспечивает защиту трёхфазного оборудования от обрыва фаз, некорректного чередования и перепадов напряжения. Устройство устанавливается на DIN-рейку и подходит для промышленных систем, где важна стабильность электроснабжения.

Назначение и область применения

PHS-3-1M-03-PP-1 используется для защиты трёхфазных электродвигателей, насосов, компрессоров, конвейеров и другого оборудования от повреждений из-за нештатных режимов работы сети. Устройство отслеживает наличие всех трёх фаз, их правильную последовательность и уровень напряжения. При возникновении аварийной ситуации - обрыве фазы, изменении чередования или выходе напряжения за допустимые границы - реле отключает нагрузку через внешний контакт.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Диапазон рабочего напряжения: 220–460 В
• Номинальный ток контактов: 8 А
• Количество переключающих контактов: 1 нормально открытый (НО)
• Задержка срабатывания: 0,5 секунды - позволяет избежать ложных срабатываний при кратковременных скачках
• Задержка отключения: 10 секунд - даёт время на безопасное завершение цикла работы оборудования перед отключением
• Гистерезис: есть - предотвращает частые включения/выключения при колебаниях напряжения около порога
• Способ подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

PHS-3-1M-03-PP-1 совместим с любыми устройствами, управляемыми через один дискретный сигнал (например, контакторами, пускателями, автоматическими выключателями). Для подключения используются три входа L1, L2, L3 - к ним подводятся фазы трёхфазной сети. Нейтраль не требуется. Выходной контакт (1NO) подключается последовательно в цепь управления исполнительным устройством. Монтаж выполняется на стандартную DIN-рейку. Подключение проводов - только винтовое; рекомендуется использовать жилы сечением до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Произведено КЭАЗ - производителем, сертифицированным по ISO 9001. Применяется в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Отсутствие специальных классов защиты (IP) указывает на необходимость установки внутри распределительного щита.

Преимущества

• Комплексная защита: одновременно контролирует обрыв фаз, чередование и напряжение
• Интегрированный гистерезис снижает количество ложных срабатываний
• Настроенные временные задержки обеспечивают плавное отключение без риска повреждения двигателя
• Простой монтаж на DIN-рейку - замена аналогичных модулей без переделки шкафа
• Винтовые зажимы надёжны при вибрациях и высоких температурах

Ограничения применения

• Не предназначен для работы в сетях постоянного тока - только AC
• Не контролирует состояние нейтрали - при её обрыве реле не сработает
• Не имеет встроенного механизма самоблокировки - требует внешнего устройства (например, контактора) для полного отключения нагрузки
• Не рассчитан на работу вне закрытых щитов - отсутствует защита IP
• Максимальный ток 8 А - не подходит для прямого коммутирования мощных двигателей (>5,5 кВт); нужен промежуточный контактор

Примеры использования

• Защита трёхфазного насоса в системе водоснабжения - предотвращает перегрев при обрыве фазы
• Контроль чередования на конвейере с асинхронными двигателями - исключает движение в обратном направлении после ремонта
• Автоматическое отключение станка при просадке напряжения ниже 220 В
• Обеспечение безопасного запуска системы вентиляции после восстановления энергоснабжения

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверное чередование вызовет немедленное срабатывание
• При использовании с большим током нагрузки всегда применяйте внешний контактор - PHS-3-1M-03-PP-1 не коммутирует силовые цепи
• Убедитесь, что напряжение в сети находится в пределах 220–460 В - превышение может повредить внутреннюю электронику
• При замене старого реле сверьте тип подключения: PHS-3-1M-03-PP-1 использует те же клеммы, что и большинство аналогов КЭАЗ
• Не забудьте про задержку в 10 секунд - она может влиять на логику автоматизации, особенно в системах с быстрым циклом
