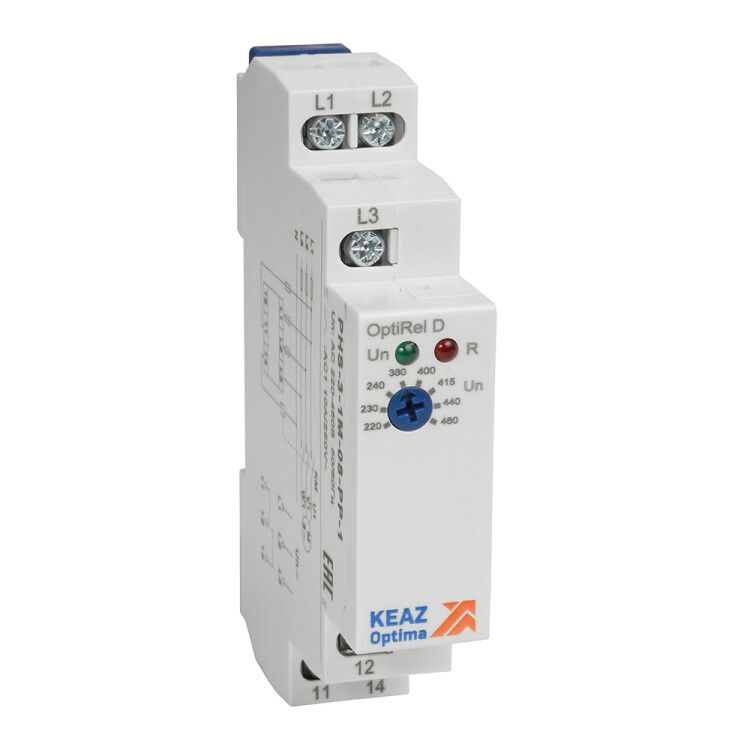

Реле контроля фаз OptiRel D PHS-3-1M-08-PP-1 без настр повышенного/пониженного асимметрии 3Ф 1СО | 331992 КЭАЗ

Реле контроля фаз трехфазное 1 переключающий контакт без настройки повышенной/пониженной асимметрии PHS-3-1M-08-PP-1 от КЭАЗ обеспечивает защиту трёхфазного оборудования от аварийных режимов сети - таких как обрыв фаз, перекос напряжений и неверное чередование - без необходимости ручной настройки порогов. Устройство устанавливается на DIN-рейку и подходит для систем, где важна надёжная автоматическая реакция на сбои.

Назначение и область применения

PHS-3-1M-08-PP-1 используется для защиты трёхфазных нагрузок от повреждений из-за нештатных состояний электросети. Он отслеживает наличие всех трёх фаз, правильность их чередования, обрыв нулевого провода и значительный перекос напряжений между фазами. При возникновении любой из этих ситуаций реле размыкает свой переключающий контакт и отключает подключенную нагрузку через внешнюю цепь управления.

Подходит для установки в щитах управления станков, насосов, компрессоров, конвейеров, систем вентиляции и другого промышленного оборудования, работающего от трёхфазной сети 220–460 В.

Технические характеристики

• Тип устройства: реле контроля фаз, одноконтактное, без регулировки порогов асимметрии
• Напряжение питания: 220–460 В AC - работает в широком диапазоне, без дополнительных настроек
• Номинальный ток контакта: 8 А - позволяет коммутировать нагрузки до этого значения через внешние контакторы или пускатели
• Количество контактов: один переключающий (перекидной) контакт NO + NC - замыкает цепь при нормальном состоянии, размыкает при аварии
• Задержка срабатывания: 0,5–10 секунд - время, после которого реле реагирует на сбой; зависит от типа нарушения
• Задержка отключения: 10 секунд - фиксированная пауза перед отключением нагрузки после обнаружения проблемы
• Гистерезис: есть - устройство не будет «дребезжать» при колебаниях напряжения около порога срабатывания
• Способ подключения: винтовые зажимы - надёжное и проверенное соединение для силовых цепей
• Способ монтажа: на DIN-рейку 35 мм - совместимо со стандартными распределительными шкафами

Совместимость и монтаж

PHS-3-1M-08-PP-1 монтируется на стандартную DIN-рейку без дополнительных кронштейнов. Подключение входных фаз и нуля выполняется через винтовые клеммы - рекомендуется использовать жилы сечением до 2,5 мм2. Выходной контакт предназначен для управления внешним устройством - например, контактором или пускателем, который уже управляет основной нагрузкой.

Не требует внешнего питания - питание берётся прямо с контролируемой сети. Для работы достаточно подключить три фазы и ноль. Переключающий контакт не рассчитан на прямую коммутацию мощных двигателей - обязательно используйте его для управления катушкой контактора.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного электрооборудования. Произведено КЭАЗ - предприятием с сертифицированными системами менеджмента качества. Применяет технологии, обеспечивающие отказоустойчивость в условиях высоких механических и электромагнитных помех.

Преимущества

• Нет необходимости настраивать пороги перекоса напряжения - устройство работает с фиксированными внутренними алгоритмами, что снижает риск ошибки при установке
• Гистерезис исключает ложные срабатывания при скачках напряжения близко к границе допустимых значений
• Фиксированная задержка отключения на 10 секунд даёт возможность переждать кратковременные сбои (например, при запуске крупных двигателей)
• Простая схема подключения - минимум точек соединения, минимальный риск ошибки при монтаже
• Высокая надёжность контактов - 8 А при активной нагрузке достаточен для большинства задач управления

Ограничения применения

• Не подходит для сетей ниже 220 В или выше 460 В - выход за диапазон может привести к некорректной работе или повреждению
• Не контролирует уровень напряжения по каждой фазе отдельно - не обнаруживает слабый перегруз или просадку ниже порога, если она не вызывает существенного перекоса
• Не имеет функции регулировки чувствительности - нельзя адаптировать порог срабатывания под специфические условия объекта
• Переключающий контакт не предназначен для прямого включения двигателя или нагревательной нагрузки - требуется использование внешнего контактора
• Не обеспечивает защиту от импульсных перенапряжений - для этой цели нужны дополнительные устройства (например, разрядники или фильтры)

Примеры использования

• Защита трёхфазного насоса в системе водоснабжения - при обрыве фазы реле отключает питание, чтобы предотвратить перегрев двигателя
• Контроль чередования фаз на конвейере с частотным преобразователем - неверное направление вращения исключается за счёт блокировки
• Автоматическое отключение вентиляционной системы при потере нуля - предотвращает повреждение электроники из-за перекоса напряжений
• Интеграция в щит управления холодильной установкой - реле PHS-3-1M-08-PP-1 сигнализирует о проблемах в сети до того, как они повредят компрессор

Практические советы

• Проверьте соответствие напряжения вашей сети диапазону 220–460 В - даже незначительное превышение может вывести реле из строя
• Обязательно подключите ноль - без него устройство не сможет определить перекос фаз и обрыв нейтрали
• Используйте винтовые зажимы с усилием, указанным в документации - недостаточно затянутые клеммы вызывают нагрев и отказы
• Если нагрузка больше 8 А - всегда применяйте реле как сигнал для управления контактором, а не как прямой коммутатор
• При первом запуске проверьте работу: искусственно нарушьте одну фазу - реле должно отключиться через 10 секунд
• PHS-3-1M-08-PP-1 не требует обслуживания - при появлении частых срабатываний ищите причину в сети, а не в самом реле
