Реле контроля фаз OptiRel D PHS-3-1M-04-PP-1 повышенного/пониженного 3Ф 1СО | 331989 КЭАЗ

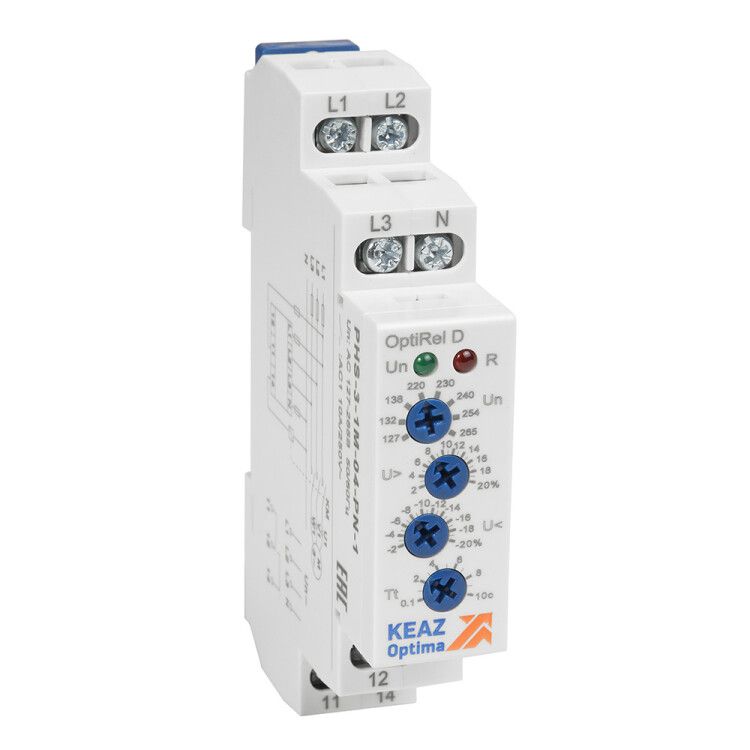

Реле контроля фаз PHS-3-1M-04-PP-1 от КЭАЗ Optima обеспечивает защиту трёхфазного оборудования от аварийных режимов сети: перепадов напряжения, обрыва фаз и неверного порядка чередования. Устройство устанавливается на DIN-рейку и подходит для промышленных систем, где важна надёжная автоматическая защита.

Назначение и область применения

PHS-3-1M-04-PP-1 используется для защиты электродвигателей, насосов, компрессоров, конвейеров и другого трёхфазного оборудования от повреждений, вызванных нештатными условиями в сети. Устройство реагирует на:

• повышенное и пониженное напряжение;
• обрыв одной или нескольких фаз;
• нарушение чередования фаз;
• обрыв нулевого провода.

При возникновении любой из этих ситуаций реле отключает нагрузку через заданную задержку, чтобы избежать ложных срабатываний при кратковременных скачках.

Технические характеристики

• Тип напряжения: переменное (AC)
• Напряжение питания: 220–460 В (работает в широком диапазоне, подходит для большинства промышленных сетей)
• Номинальный ток контактов: 8 А - позволяет коммутировать нагрузки до 1,8 кВт при 220 В и до 3,5 кВт при 380 В
• Количество контактов: 1 нормально открытый (НО) контакт - один переключающий элемент для управления внешней цепью
• Задержка срабатывания: 0,5 секунды - исключает реакцию на кратковременные импульсы
• Задержка отключения: 10 секунд - даёт время на восстановление сети перед отключением нагрузки
• Гистерезис: есть - предотвращает частые переключения при колебаниях напряжения около порога
• Подключение: винтовые зажимы - надёжное и проверенное соединение для жил сечением до 2,5 мм2
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными распределительными щитами

Совместимость и монтаж

PHS-3-1M-04-PP-1 легко устанавливается на стандартную DIN-рейку. Для подключения используются три входных клеммы для фаз L1, L2, L3 и одна - для N (нулевой провод). Выходной контакт (НО) подключается последовательно в цепь управления контактором или магнитным пускателем. Не требует внешнего питания - работает от контролируемой сети. Подключение выполняется только при отключенном питании. Максимальное сечение провода - 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на устройства защиты электрооборудования. Произведено КЭАЗ (Курским электроаппаратным заводом) - производителем, известным высокими требованиями к качеству и долговечности продукции. Конструкция выполнена в соответствии с требованиями безопасности для промышленного применения.

Преимущества

• Широкий диапазон рабочего напряжения (220–460 В) - подходит для сетей с нестабильным уровнем напряжения
• Гистерезис снижает количество ложных срабатываний при малых колебаниях напряжения
• Чёткая задержка отключения (10 с) - позволяет избежать отключения при кратковременных перебоях
• Контроль всех основных аварийных режимов в одном устройстве - экономит место в щите и упрощает диагностику
• Простое винтовое подключение - удобно для монтажа и обслуживания

Ограничения применения

• Не предназначен для работы в сетях постоянного тока - только переменное напряжение AC
• Не имеет функции регулировки порогов напряжения - значения срабатывания фиксированы производителем
• Не обеспечивает защиту от короткого замыкания - требуется установка автоматического выключателя в цепи
• Максимальный коммутируемый ток - 8 А; для больших нагрузок необходимо использовать промежуточный контактор
• Не рекомендуется для использования в условиях сильных электромагнитных помех без дополнительной экранировки

Примеры использования

• Защита трёхфазного двигателя насоса на водозаборной станции - предотвращает перегрев при обрыве фазы
• Автоматическое отключение конвейера при просадке напряжения - сохраняет механические узлы от перегрузки
• Контроль питания станка ЧПУ - исключает повреждение дорогостоящих плат управления при изменении чередования фаз
• Щитовая защита в производственном цеху - комплексная защита группы оборудования от некачественного питания

Практические советы

• Перед установкой проверьте соответствие напряжения сети диапазону 220–460 В - при превышении возможны отказы
• Используйте реле только с подходящим контактором: если нагрузка выше 8 А - обязательно примените промежуточный аппарат
• Обязательно подключайте нулевой провод - без него реле не будет работать корректно
• При монтаже затягивайте винты равномерно, не переусердствуйте - можно повредить пластиковую корпусную часть
• Проверяйте правильность подключения фаз после монтажа - особенно важно при замене старого оборудования
• PHS-3-1M-04-PP-1 от КЭAZ Optima - надёжное решение для средних и крупных предприятий, где важна бесперебойная работа технологических процессов
