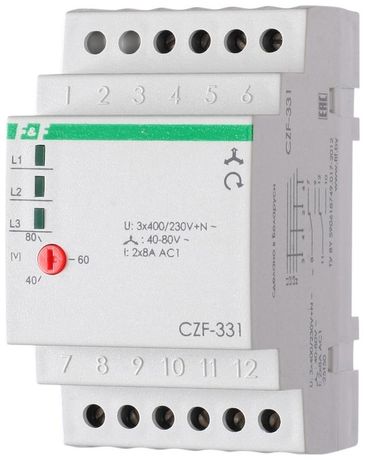

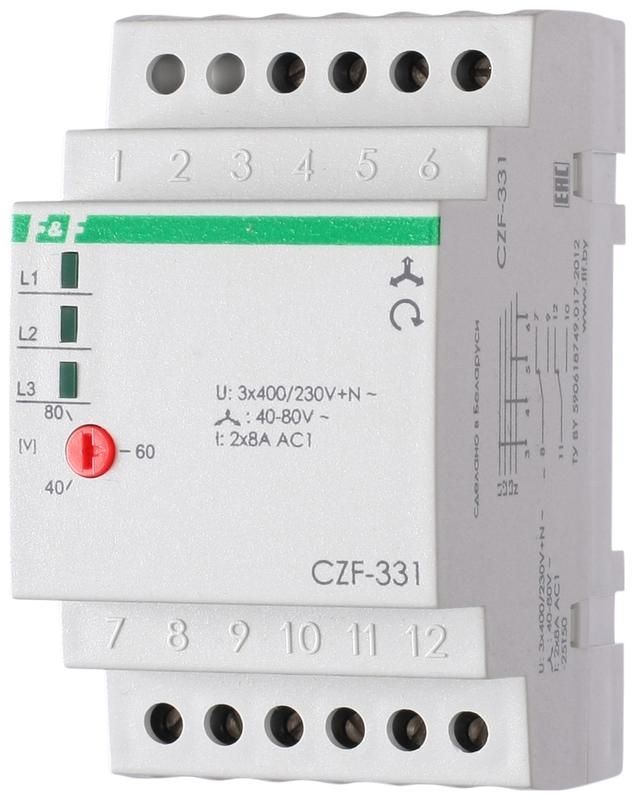

Реле контроля и наличия фаз CZF-331 (монтаж на DIN-рейке 35мм; регулировка порога отключения; 3х400/230+N 2х8А 2P IP20) F&F EA04.001.008 Евроавтоматика

Реле контроля фаз CZF-331 от Евроавтоматика предназначено для надёжной защиты трёхфазных нагрузок - таких как двигатели, насосы и конвейеры - от аварийных состояний в сети: обрыва фаз, асимметрии напряжения и потери нуля. Устройство монтируется на DIN-рейку и работает в сетях 3×400/230 В с нулевым проводником.

Назначение и область применения

Реле контроля фаз CZF-331 защищает оборудование от повреждений, вызванных нештатными режимами трёхфазной сети. Оно контролирует наличие всех трёх фаз, уровень напряжения, баланс между фазами и целостность нулевого провода. Подходит для установки в щитах управления станков, систем вентиляции, компрессоров, лифтов и других объектов с трёхфазным питанием. Особенно актуально применение там, где внезапная потеря фазы или перекос напряжения может привести к выходу оборудования из строя или опасным ситуациям.

Технические характеристики

• Напряжение питания: 3×400 / 230 В переменного тока (AC) с нулевым проводом N
• Коммутируемый ток: 8 А (на каждый контакт)
• Тип контактов: 2 шт. - один нормально открытый (НО) и один нормально закрытый (НЗ)
• Защита от: обрыва фаз, асимметрии напряжения, падения ниже 160 В, обрыва нуля
• Время задержки срабатывания: 3–5 секунд (позволяет исключить ложные срабатывания при кратковременных скачках)
• Индикация: светодиоды показывают состояние сети и работу реле
• Способ монтажа: на DIN-рейку 35 мм
• Габариты: занимает 3 модуля DIN
• Степень защиты: IP20 - противостояние случайному прикосновению, но не защищён от пыли и воды
• Рабочий температурный диапазон: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат, в помещениях с контролируемой средой
• Соответствие стандартам: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля фаз CZF-331 совместимо со всеми типами контакторов и магнитных пускателей, управляемых через цепь постоянного или переменного тока до 8 А. Для подключения используются клеммы L1/L2/L3/N для входа фаз и нуля, а также клеммы NO/NC для подключения внешней цепи управления. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм - устройство легко фиксируется зажимами. Кабельные жилы должны иметь сечение до 2,5 мм2. Обязательно проверьте правильность подключения нулевого провода - он необходим для корректной работы функции защиты от обрыва N.

Безопасность и стандарты

Реле соответствует требованиям белорусского технического стандарта ТУ BY 590618749.027-2017. Наличие световой индикации позволяет оператору визуально определить текущее состояние сети. Защита IP20 обеспечивает безопасность при работе внутри распределительных щитов, но не допускает использование устройства во влажных, запылённых или наружных условиях. Применение вне указанных условий может привести к отказу или порче устройства.

Преимущества

• Объединяет четыре функции защиты в одном корпусе: контроль фаз, асимметрии, минимального напряжения и обрыва нуля
• Автоматическое возобновление работы после восстановления параметров сети - ручного вмешательства
• Устойчиво к кратковременным колебаниям благодаря задержке срабатывания 3–5 с
• Чёткая индикация состояния - видно сразу, есть проблема или всё в порядке
• Экономит место в щите: всего 3 модуля вместо нескольких отдельных реле

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли, на улице или в неотапливаемых помещениях - степень защиты IP20 недостаточна
• Не поддерживает постоянный ток (DC) - только переменный (AC)
• Не имеет возможности настройки порога асимметрии - чувствительность фиксирована заводом
• Не рекомендовано использовать в сетях с частотой отличной от 50 Гц
• Требуется обязательное подключение нулевого провода; работа без N невозможна

Примеры использования

• Щит управления промышленным станком с трёхфазным двигателем - предотвращает перегрев при обрыве фазы
• Система водоснабжения с насосом: защищает двигатель от перекоса напряжения, который вызывает перегрузку
• Конвейерная линия: исключает риск остановки производства из-за нестабильного питания
• Подвалы торгового центра с вентиляцией: гарантирует, что система не будет работать при проседании напряжения

Практические советы

• Проверяйте подключение нулевого провода перед первым включением - без него реле не будет работать даже при наличии фаз
• При использовании в старых щитах убедитесь, что DIN-рейка прочна и плотно закреплена - реле весит около 150 г
• Если сеть часто даёт кратковременные просадки напряжения, учтите, что задержка срабатывания 3–5 с может не спасти чувствительное оборудование - рассмотрите дополнительную защиту
• Для удобства диагностики используйте индикацию: горящий LED = сеть в норме, погашенный = авария
• Не путайте модель CZF-331 с другими сериями - она не имеет аналогичных функций у конкурентов без явного указания “регулировка асимметрии”
