Переключатель фаз ПЭФ-301 16А 3 фазы на DIN-рейку НОВАТЕК-ЭЛЕКТРО 3425601301

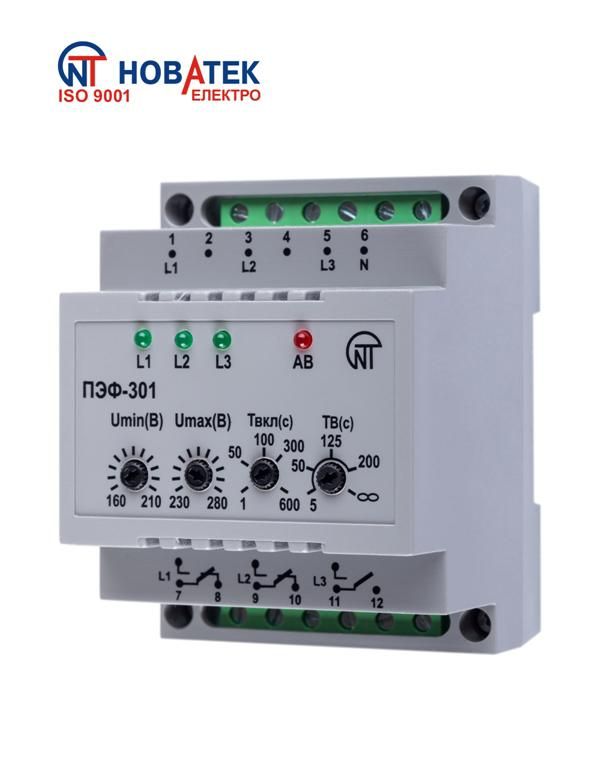

Переключатель фаз электронный ПЭФ-301 16А на DIN-рейку - устройство для автоматического отключения нагрузки при нарушении параметров трёхфазного переменного тока. Он защищает оборудование от повреждений из-за перекоса фаз, пропадания одной из фаз или выхода напряжения за допустимые пределы. Бренд НовАтек-Электро выпускает этот прибор как надёжное решение для промышленных и коммерческих объектов с чувствительной аппаратурой.

Назначение и область применения

Переключатель фаз электронный ПЭФ-301 16А на DIN-рейку предназначен для контроля качества трёхфазного напряжения. Когда возникают аварийные ситуации - пропадание одной из фаз, перекос напряжения, превышение или падение уровня выше/ниже заданных порогов - устройство размыкает цепь и отключает нагрузку. Это предотвращает выход из строя двигателей, насосов, компрессоров и другого оборудования, чувствительного к нестабильному питанию.

Подходит для установки в распределительных щитах на предприятиях, в производственных цехах, ЖКХ, торговых центрах и других местах, где используется трёхфазная сеть 220–380 В.

Технические характеристики

• Номинальное напряжение сети: 220 В (переменный ток AC)
• Номинальный ток: 16 А - максимальный ток, который может безопасно проходить через контакты устройства
• Коммутируемый ток: 16 А - аналогично, устройство способно отключить нагрузку до этой величины
• Диапазон измерения напряжения: 160–280 В - при значении ниже 160 В или выше 280 В срабатывает защита
• Напряжение питания управления: 230–280 В - для корректной работы внутренней электроники требуется стабильное напряжение в этом диапазоне
• Выдержка времени срабатывания: 5–900 секунд - можно настроить задержку перед отключением, чтобы исключить ложные срабатывания при кратковременных колебаниях
• Количество фаз: 3 - контролирует все три фазы одновременно
• Количество контактов: 2 - два выходных контакта, один из них замыкающий, другой размыкающий; фактически работает как реле с двумя состояниями
• Количество переключающих контактов: 3 - используются для коммутации каждой из трёх фаз
• Монтаж: на DIN-рейку шириной 35 мм, занимает 4 модуля
• Степень защиты: IP40/IP20 - защита от предметов больше 1 мм, но не от воды; подходит только для установки внутри закрытых щитов
• Рабочая температура: от -35 C до +55 C - позволяет использовать в неотапливаемых помещениях, на улице в специальных шкафах
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Номинальная мощность: 0,05 кВА - минимальное потребление собственной электроникой
• Индикация: есть - светодиоды показывают состояние сети и работу устройства
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов

Совместимость и монтаж

Переключатель фаз электронный ПЭФ-301 16А на DIN-рейку совместим со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется путём защёлкивания на рейку. Подключение входных и выходных проводов осуществляется через винтовые клеммы. Для правильной работы необходимо:

• Подключить все три фазы L1, L2, L3 к соответствующим клеммам устройства
• Подключить ноль N - он необходим для работы внутренней схемы контроля
• На выходе - два контакта: нормально замкнутый (НО) и нормально разомкнутый (НЗ); в данном случае НЗ отсутствует, поэтому используется только НО контакт для подачи напряжения на нагрузку
• Не подключать нагрузку выше 16 А - превышение вызовет перегрев и отказ

Обязательно проверьте соответствие посадочных размеров: устройство занимает 4 модуля, значит, в щите должно хватить места минимум под 4×17,5 мм = 70 мм.

Безопасность и стандарты

Переключатель фаз электронный ПЭФ-301 16А на DIN-рейку соответствует требованиям безопасности для электрооборудования, установленным в РФ. Степень защиты IP40/IP20 гарантирует, что устройство не подвержено попаданию инструментов или проволоки, но не предназначено для открытой установки или влажных сред. Применяется только в сухих, закрытых распределительных щитах.

Преимущества

• Автоматическая защита без участия оператора - снижает риск человеческой ошибки
• Настройка временной задержки - исключает ложные отключения при кратковременных помехах
• Яркая индикация - сразу видно, в каком состоянии находится сеть и само устройство
• Низкое собственное энергопотребление - 0,05 кВА не нагружает сеть
• Устойчивость к широкому диапазону температур - работает даже в неотапливаемых помещениях зимой

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 220 В
• Не подходит для установки вне щита - степень защиты IP40 не обеспечивает защиту от влаги и пыли
• Не имеет функции переключения между источниками - это не резервный источник питания, а лишь отключающее устройство
• Не управляет нагрузкой более 16 А - для больших токов нужна внешняя контакторная группа
• Требуется наличие нулевого провода - без него устройство не будет работать

Примеры использования

• Защита трехфазного двигателя насоса в системе водоснабжения - предотвращает перегрев при пропадании фазы
• Контроль питания кондиционера в торговом центре - исключает выход из строя компрессора при перекосе
• Обеспечение стабильного питания ЧПУ станков - снижает количество брака из-за сбоев в питании
• Щитовая защита в административном здании - сохраняет работу серверов, освещения, лифтов

Практические советы

• Перед установкой проверьте реальное напряжение в сети - если оно постоянно ниже 160 В или выше 280 В, устройство будет постоянно срабатывать
• Настройте время задержки на 30–60 секунд для большинства применений - этого достаточно, чтобы отличить кратковременные скачки от настоящего сбоя
• Не используйте устройство в качестве основного рубильника - оно не предназначено для частого ручного включения/выключения
• Проверяйте затяжку винтов после первых нескольких часов работы - термические циклы могут ослабить контакт
• Если ваша система требует автоматического перевода на резервный генератор - вам нужны другие решения, такие как АВР, а не просто ПЭФ-301
