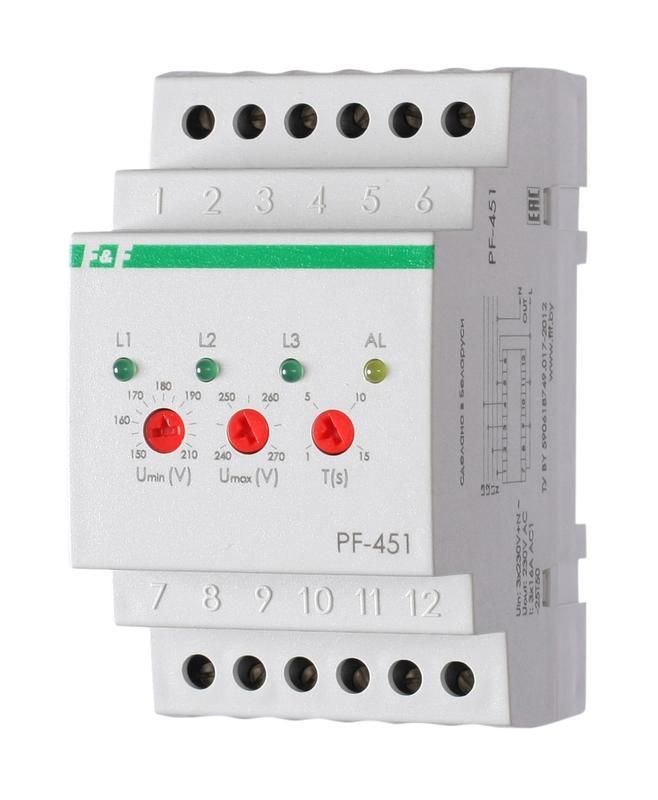

Переключатель фаз PF-451 (с выходами для контакторов; с регулируемыми верхними (230-260) и нижними (150-210) значениями напряжения переключения; монтаж на DIN-рейке 35мм 3х400/230+N 3х16А IP20) F&F EA04.005.003 Евроавтоматика

Переключатель фаз PF-451 от Евроавтоматика предназначен для автоматического переключения нагрузки между фазами трёхфазной сети при отклонении напряжения за установленные пределы. Устройство обеспечивает бесперебойное питание однофазных потребителей, выбирая наиболее подходящую фазу, и монтируется на стандартную DIN-рейку 35 мм.

Назначение и область применения

Переключатель фаз PF-451 используется там, где важно сохранить работу оборудования при колебаниях напряжения в трёхфазной сети. Он постоянно контролирует напряжение на всех трёх фазах и при выходе за заданные границы — автоматически переключает нагрузку на другую фазу. Подходит для систем резервного питания, станков, насосов, конвейеров, систем освещения и других однопhasных устройств, чувствительных к качеству электроэнергии.

Технические характеристики

• Тип: переключатель фаз с управлением по напряжению
• Количество фаз входа: 3 (L1, L2, L3 + N)
• Номинальный ток: 16 А
• Напряжение питания: 3×230 В + N (переменный ток)
• Диапазоны порогов переключения:
  • Нижний порог: 150–210 В (можно настроить)
  • Верхний порог: 230–260 В (можно настроить)
• Задержка срабатывания: 0,3–15 секунд (регулируемая)
• Выходы: 3 нормально замкнутых (НО) контакта для управления внешними контакторами
• Количество модулей на DIN-рейке: 5
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и воды
• Рабочий температурный диапазон: от -25 °C до +50 °C
• Климатическое исполнение: УХЛ4 — для умеренного и холодного климата в помещениях
• Индикация: светодиоды показывают состояние каждой фазы и текущий выбор

Совместимость и монтаж

Переключатель фаз PF-451 монтируется на стандартную DIN-рейку шириной 35 мм. Для работы требуется подключение трёх фаз и нулевого провода (3P+N). Выходные контакты не предназначены для прямого коммутирования нагрузки — они служат для управления внешними силовыми контакторами, которые уже подключают саму нагрузку. Это позволяет использовать устройство с нагрузками выше 16 А, если применить соответствующие контакторы.

Подключение выполняется через винтовые зажимы. Каждая фаза и ноль имеют отдельные клеммы. Перед первым запуском необходимо проверить правильность подключения и установить нужные пороги напряжения.

Безопасность и стандарты

Устройство имеет встроенную варисторную защиту от импульсных перенапряжений. Соответствует требованиям безопасности для устройств класса II. Применяет принципы, близкие к EN 61810-1 и IEC 60947-5-1, хотя явного указания сертификатов в данных нет — рекомендуется проверять документацию производителя для проектных целей.

Преимущества

• Настройка порогов переключения — можно адаптировать под конкретные условия сети
• Выбор режима работы: с приоритетом фазы L1 или без него — гибкость в организации резервирования
• Автоматический выбор исправной фазы — снижает риск отказа оборудования из-за просадки или перенапряжения
• Светодиодная индикация — наглядное отображение состояния каждой фазы
• Защита от скачков напряжения — варисторы повышают надёжность в условиях нестабильной сети

Ограничения применения

• Не предназначен для прямого коммутирования нагрузки — требует внешних контакторов при мощностях выше 16 А
• IP20 — нельзя использовать во влажных, пыльных или открытых помещениях
• Работает только при наличии нулевого провода (N) — несовместим с сетями TN-C без выделенной нейтрали
• Не обеспечивает защиту от обрыва нуля — при потере N устройство может некорректно работать
• Максимальная температура окружающей среды +50 °C — не подходит для жарких необогреваемых помещений летом

Примеры использования

• Цех с несколькими станками: при просадке напряжения на одной фазе PF-451 переключает питание на другую, чтобы не остановить производство
• Жилой дом с автономным отоплением: поддерживает работу циркуляционного насоса даже при несимметричном распределении нагрузки
• Складская система освещения: исключает мерцание и отключения света при перегрузках на одной фазе
• Объекты с нестабильными сетями: деревни, удалённые объекты, старые здания с изношенной проводкой

Практические советы

• При настройке порогов учтите типичные колебания вашей сети — лучше выбрать более широкий диапазон, чем слишком узкий, чтобы избежать постоянных переключений
• Если важна стабильность именно на фазе L1 (например, она ближе к главному вводу), используйте режим с приоритетом; если все фазы равнозначны — выбирайте режим без приоритета
• Для нагрузок больше 16 А обязательно используйте контакторы с номиналом выше, чем ток нагрузки — PF-451 лишь управляет ими
• Проверьте наличие и качество нулевого провода перед установкой — потеря N вызывает ложные срабатывания
• При монтаже соблюдайте минимальный зазор вокруг устройства — он не герметичен, нужен доступ для вентиляции
• Регулярно проверяйте индикацию — если горят красные LED на всех фазах, возможно, проблема в самом устройстве или в сети
