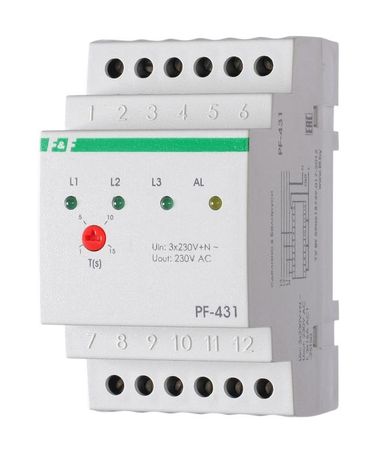

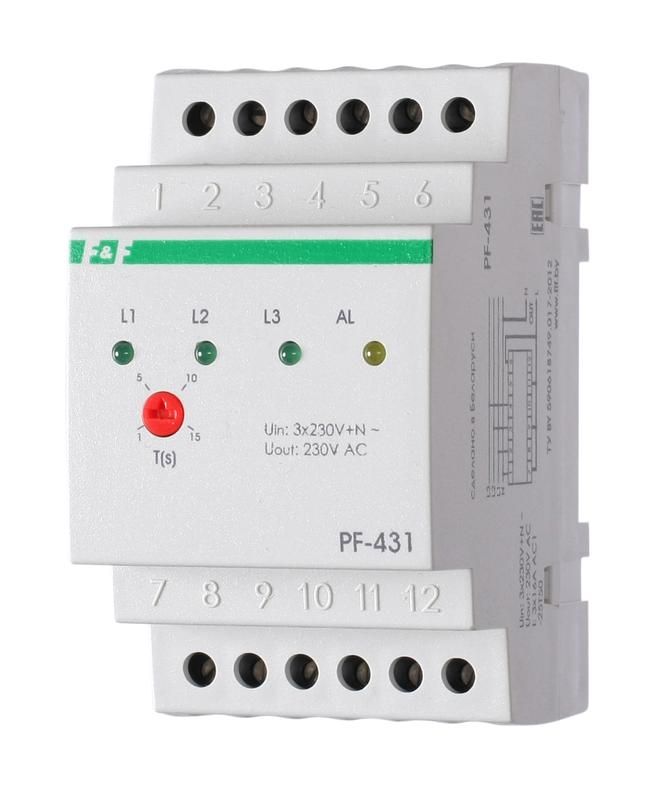

Переключатель фаз PF-431 (с приоритетной фазой; монтаж на DIN-рейке 35мм 3х400/230+N 3х16А IP20) F&F EA04.005.001 Евроавтоматика

Переключатель фаз автоматический PF-431 от Евроавтоматика предназначен для автоматического переключения нагрузки между фазами трёхфазной сети, обеспечивая бесперебойное питание однофазных устройств. Устройство монтируется на DIN-рейку и работает в сетях 3×400/230 В с нулём, контролируя напряжение и отключая повреждённую фазу. Артикул ea04.005.001 соответствует модели PF-431, которая применяется там, где важна надёжность питания — например, в системах управления, насосах, конвейерах.

Назначение и область применения

Автоматический переключатель фаз PF-431 используется для защиты и стабилизации питания однофазных потребителей, подключённых к трёхфазной сети. Когда напряжение на одной из фаз выходит за установленные границы (ниже 180 В или выше 253 В), либо происходит обрыв фазы, устройство автоматически переключает нагрузку на другую исправную фазу. Приоритет имеет фаза L1 — если она в норме, питание остаётся на ней даже при наличии других подходящих фаз. Применяется в промышленных установках, ЖКХ, объектах с автономными системами энергоснабжения, где недопустимы перебои из-за нестабильного напряжения.

Технические характеристики

• Тип: Переключатель фаз
• Количество фаз входа: 3 (L1, L2, L3 + N)
• Номинальное напряжение: 3×230 В (система 3N)
• Номинальный ток: 16 А
• Род тока: переменный (AC)
• Пороги переключения: нижний — 180 В, верхний — 253 В
• Задержка срабатывания: 0,3 секунды
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли)
• Количество модулей DIN: 3
• Выходные контакты: 3 нормально замкнутых (НО) — используются для управления внешними контактами (например, магнитным пускателем)
• Переключающие контакты внутри: отсутствуют — устройство не коммутирует силовой ток напрямую
• Индикация: светодиодная (показывает состояние фаз и работу устройства)
• Климатическое исполнение: УХЛ4 (работает при температуре от -25°C до +50°C)
• Защита: встроенные варисторы против импульсных перенапряжений

Совместимость и монтаж

Переключатель фаз PF-431 устанавливается на стандартную DIN-рейку шириной 35 мм. Для работы требуется подключение трёх фаз (L1–L3), ноля (N) и нагрузки на выходные НО-контакты. Само устройство не коммутирует силовые цепи — оно управляет внешними аппаратами (например, магнитным пускателем или контактором), которые уже включают нагрузку. Выходные контакты рассчитаны на ток до 16 А, что позволяет использовать их для управления пускателями с аналогичной или меньшей номинальной мощностью. Подключение выполняется через винтовые зажимы — провода сечением до 2,5 мм².

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не предназначено для установки во влажных или запылённых средах. Встроенная варисторная защита снижает риск повреждения от кратковременных скачков напряжения. Климатическое исполнение УХЛ4 позволяет использовать PF-431 в помещениях с умеренным климатом, включая неотапливаемые зоны при условии отсутствия конденсата.

Преимущества

• Автоматическое переключение без участия оператора — минимизирует простои оборудования
• Приоритет фазы L1 — обеспечивает стабильность, если основная фаза в норме
• Варисторная защита — продлевает срок службы устройства при сетевых помехах
• Чёткая индикация — сразу видно, какая фаза активна и есть ли отказ
• Компактный формат — занимает всего 3 модуля на DIN-рейке
• Не требует внешнего питания — работает от самой сети

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP20 не защищает от влаги и пыли
• Не коммутирует силовой ток — обязательно нужен внешний контактор или пускатель для подключения нагрузки
• Максимальный ток нагрузки ограничен 16 А — нельзя использовать для мощных нагревателей или двигателей свыше 3,5 кВт
• Не регулирует частоту — только напряжение и наличие фазы; не подходит для сетей с нестабильной частотой
• Не работает при полном отсутствии всех трёх фаз — при отключении всей сети устройство не восстановит питание

Примеры использования

• Поддержание работы насосной станции в многоквартирном доме при перекосе фаз
• Обеспечение постоянного питания системы вентиляции на производстве
• Резервирование питания для контрольно-измерительных приборов в цехах
• Стабилизация питания для автоматических линий, чувствительных к просадкам напряжения
• Использование в теплицах, холодильных камерах, где важно сохранить температурный режим

Практические советы

• Выбирайте внешний контактор с номиналом не ниже 16 А и с катушкой на 230 В — он будет совместим с выходными контактами PF-431
• Проверьте посадочные размеры DIN-рейки перед установкой — устройство рассчитано на стандартную рейку 35 мм
• Не подключайте нагрузку напрямую к выходам PF-431 — они служат только для управления, а не для коммутации силового тока
• При первом запуске проверьте, чтобы фаза L1 была в пределах 180–253 В — иначе устройство начнёт переключение сразу после включения
• Убедитесь, что все три фазы доступны и правильно промаркированы — неверное подключение L1/L2/L3 может нарушить логику приоритета
• При длительной работе в условиях колебаний напряжения близких к пороговым — увеличьте время задержки срабатывания в системе управления, если возможно, чтобы избежать частых переключений
