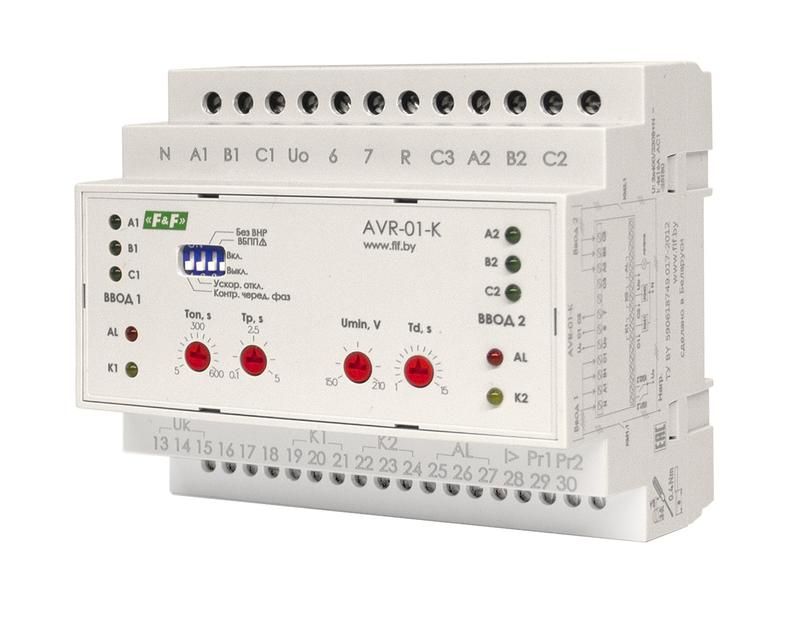

Устройство управления резервным питанием AVR-01-K (2 ввода; 1 нагрузка 35мм 3х400В+N 2х16А 2P IP20 монтаж на DIN-рейке ) F&F EA04.006.001 Евроавтоматика

Устройство управления резервным питанием Евроавтоматика ФиФ (артикул ea04.006.001) автоматически переключает нагрузку между двумя источниками переменного тока при сбоях в сети - например, при провалах напряжения или полном отключении одного из вводов. Устройство устанавливается на DIN-рейку и подходит для систем, где важна бесперебойная работа оборудования.

Назначение и область применения

Устройство управления резервным питанием обеспечивает автономную работу нагрузки за счёт переключения между двумя входными цепями (вводами). Когда основной ввод теряет напряжение ниже заданного порога, устройство автоматически переводит питание на резервный ввод. После восстановления основного питания - возвращается к нему. Подходит для объектов, где недопустимы перебои: насосные станции, системы вентиляции, серверные комнаты, малые производственные линии, медицинское оборудование.

Технические характеристики

• Тип: Устройство управления резервным питанием (АВР)
• Количество фаз: 3-фазное, 4-проводное (L1, L2, L3, N)
• Напряжение питания устройства: 24–450 В AC (питание внутренней логики)
• Контролируемый диапазон напряжения: 160–260 В (порог срабатывания можно настроить в этом пределе)
• Номинальный ток нагрузки: 16 А
• Количество контактов: 4 нормально разомкнутых (NO) и 4 нормально замкнутых (NC) - всего 8 контактных групп
• Количество вводов: 2
• Количество нагрузок: 1
• Силовые полюса: отсутствуют - управление осуществляется через внешние контакторы
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Габариты: 6 модулей DIN (35 мм каждый)
• Индикация: светодиоды - показывают состояние вводов и текущий режим работы
• Рабочая температура: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом, без конденсации
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Устройство управления резервным питанием не имеет собственных силовых контактов - оно управляет внешними контакторами. Для подключения необходимо использовать два контактора (по одному на каждый ввод) и один на выходную нагрузку. Каждый контактор должен иметь катушку на 24–450 В AC и соответствовать току 16 А. Монтаж выполняется на стандартной DIN-рейке шириной 35 мм. Все соединения - винтовые зажимы. Обязательно соблюдать полярность при подключении нулевого провода (N) - он необходим для работы логики устройства. Нельзя подключать постоянный ток (DC) - работает только с переменным (AC).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, установленным в странах СНГ. Степень защиты IP20 исключает доступ к токоведущим частям при обычной эксплуатации, но не защищает от попадания воды или пыли - поэтому установка допускается только внутри распределительных щитов. Отсутствие силовых полюсов снижает риск перегрева, но требует правильного выбора внешних коммутирующих элементов.

Преимущества

• Поддержка точной настройки порога срабатывания - от 160 до 260 В, что позволяет адаптировать чувствительность под реальные условия сети
• Автоматический возврат к основному вводу после восстановления напряжения - без необходимости ручного вмешательства
• Чёткая световая индикация состояния каждого ввода и активного канала - упрощает диагностику
• Широкий диапазон рабочего напряжения для собственного питания (24–450 В) - совместим с большинством сетей
• Компактный размер - занимает всего 6 модулей DIN, экономит место в шкафу

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на улице - IP20 не обеспечивает защиту от окружающей среды
• Не может коммутировать мощность самостоятельно - обязательно использование внешних контакторов
• Не поддерживает функцию “блокировки” при длительных просадках - при колебаниях напряжения в пределах порога возможны частые переключения
• Не рассчитан на импульсные нагрузки или высокие пусковые токи - должны быть учтены в выборе контакторов
• Запрещена работа при температуре ниже –25 C и выше +50 C - особенно важно для неотапливаемых помещений зимой

Примеры использования

• Электроснабжение насосной станции водоснабжения - основной ввод от городской сети, резервный - от дизель-генератора
• Система вентиляции в производственном цеху - переключение между основным и резервным трансформатором
• Оборудование в офисе: серверы, ИБП с байпасом - обеспечение непрерывной работы при сбоях в сети
• Медицинские приборы в амбулатории - когда отключение даже на несколько секунд недопустимо

Практические советы

• Выбирайте контакторы с катушкой, совпадающей по напряжению с выходом устройства (обычно 24–230 В AC)
• Убедитесь, что нулевой провод (N) подведён ко всем трём вводам - без него устройство не будет работать
• Настройте порог срабатывания на уровне 190–200 В, чтобы избежать ложных срабатываний при кратковременных просадках
• Проверьте время переключения - если требуется быстрое переключение (<1 с), выбирайте контакторы с быстрым срабатыванием
• Не используйте устройство в параллель с другими АВР - возможны конфликты управления
• При монтаже в щите оставьте свободное пространство вокруг - устройство греется при работе, хотя и слабо
