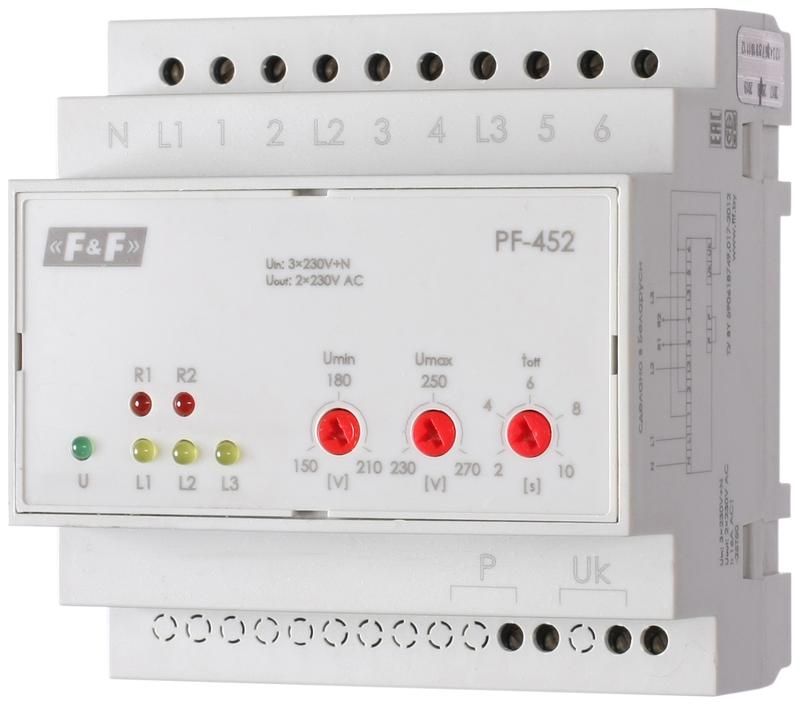

Переключатель фаз PF-452 (два выхода для питания нагрузки; с регулируемыми верхними (230-260) и нижними (150-210) значениями напряжения переключения; монтаж на DIN-рейке 35мм 3х400/230+N 6х16A IP20) F&F EA04.005.004 Евроавтоматика

Переключатель фаз автоматический PF-452 от Евроавтоматика предназначен для автоматического переключения однофазных нагрузок между фазами трёхфазной сети при отклонении напряжения за пределы заданных значений. Устройство обеспечивает бесперебойное питание оборудования при сбоях в сети, монтируется на DIN-рейку и подходит для промышленных и бытовых систем с напряжением 3×400/230 В.

Назначение и область применения

Автоматический переключатель фаз PF-452 следит за состоянием трёх фаз сети и при возникновении аварийных ситуаций - снижении или исчезновении напряжения - переключает нагрузку на исправную фазу. Это особенно важно для устройств, чувствительных к качеству электроэнергии: насосов, компрессоров, систем вентиляции, станков, холодильного оборудования.

Устройство работает с однофазными нагрузками, подключенными к двум выходам. Если все три фазы работают в норме, каждому выходу соответствует своя фаза. При отказе одной фазы - второй выход получает питание от другой доступной фазы. Если остаётся только одна фаза - она подаётся на оба выхода. Переключение происходит без приоритета: после восстановления напряжения на ранее отключённой фазе, устройство не возвращается назад, чтобы избежать частых переключений.

Технические характеристики

• Номинальный ток: 16 А - позволяет управлять нагрузками до 3,6 кВт при 230 В
• Питание: 3×400/230 В переменного тока (AC) с нулём (N)
• Выход: 230 В на два независимых выхода
• Диапазоны контроля напряжения:
  • Нижний порог: 150–210 В - срабатывает при проседании напряжения
  • Верхний порог: 230–270 В - срабатывает при завышении напряжения
• Время задержки срабатывания: 0,8–10 сек - предотвращает ложные срабатывания при кратковременных скачках
• Количество нормально открытых (НО) контактов: 5 - используются для управления внешними цепями (например, сигнализацией или реле)
• Количество модулей DIN: 5 - занимает 5 стандартных модулей на рейке шириной 35 мм
• Индикация: светодиодная - показывает состояние фаз и работу устройства
• Степень защиты: IP20 - защищено от прикосновений пальцами, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможны колебания температуры
• Рабочий температурный диапазон: от –25 C до +50 C

Совместимость и монтаж

Переключатель фаз PF-452 монтируется на стандартную DIN-рейку 35 мм. Для установки требуется место в распределительном щите. Подключение осуществляется через клеммы: на вход - три фазы (L1, L2, L3) и ноль (N); на выход - две пары клемм для подключения нагрузки. Каждый выход может питать одну нагрузку до 16 А.

Обратите внимание: устройство не имеет собственных переключающих контактов для подачи питания - оно управляет внешней контактной группой (например, магнитным пускателем), которая уже подключает нагрузку. Выходы PF-452 - это сигналы управления, а не силовые выводы. Для работы необходимо использовать внешние контакторы или реле.

Безопасность и стандарты

Степень защиты IP20 означает, что устройство не предназначено для установки во влажных, запылённых или наружных условиях. Его можно применять только внутри закрытых щитов. Отсутствие механических переключающих контактов повышает надёжность, так как коммутация выполняется внешним оборудованием. Устройство соответствует требованиям безопасности для электротехники в промышленных установках.

Преимущества

• Регулируемые пороги напряжения позволяют адаптировать устройство под конкретные условия сети
• Два независимых выхода обеспечивают питание двух различных потребителей одновременно
• Задержка срабатывания (до 10 сек) исключает ложные отключения при кратковременных помехах
• Отсутствие приоритетной фазы снижает риск циклических переключений
• Светодиодная индикация даёт наглядную информацию о состоянии всех фаз
• Компактный размер (5 модулей DIN) экономит место в щите

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - IP20 недостаточно для таких сред
• Не является источником питания - требует внешних контакторов для подключения нагрузки
• Не переключает при пропадании нуля - только при отклонении напряжения по фазам
• Не поддерживает трехфазные нагрузки - только однофазные на каждом выходе
• При работе с одной фазой на обоих выходах - мощность каждого потребителя должна быть меньше половины от максимальной (≤8 А каждый)

Примеры использования

• Подключение системы водоснабжения с насосом - при срыве напряжения на одной фазе в многоквартирном доме, насос продолжает работать на другой фазе
• Питание холодильного оборудования в торговом зале - сохраняет режим хранения при перекосах фаз
• Контроль качества питания для CNC-станка - предотвращает сбои при провалах напряжения
• Аварийное освещение или система вентиляции в производственном помещении - обеспечивает непрерывность работы даже при одноместном сбое

Практические советы

• Выбирайте внешние контакторы с номиналом не ниже 16 А и с катушкой на 230 В - они должны совпадать с выходным напряжением PF-452
• Проверьте, что ноль (N) подведён правильно - без него устройство не будет работать
• Настройте пороги напряжения под реальные параметры вашей сети - слишком высокий верхний порог может привести к повреждению оборудования
• Если вы используете только один выход, второй можно оставить незадействованным - ничего не сломается
• При первом запуске проверьте индикацию: горят ли LED-индикаторы фаз, которые действительно находятся под напряжением
• Не заменяйте переключатель PF-452 обычным реле - он специально спроектирован для анализа трёхфазной сети и имеет встроенные алгоритмы принятия решений
