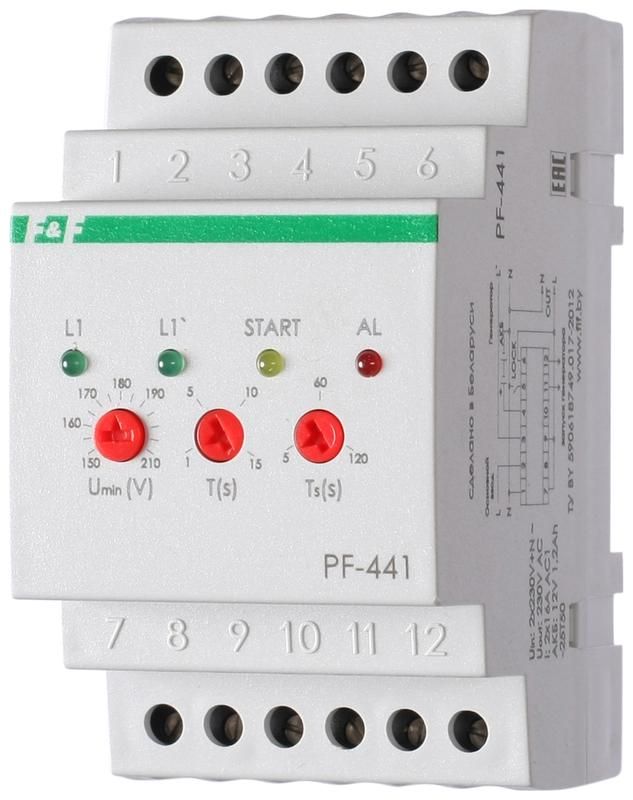

Переключатель фаз PF-441 (1ф АВР для раб. с генерат. устан.; контр. запуска генерат.; нижн. и верхн. порогов напряж.; регулир. задержка откл. по порогу; 3 мод. монтаж на DIN-рейке 35мм 2х230+N 3х16А 3NO IP20) F&F EA04.005.002 Евроавтоматика

Переключатель фаз PF-441 от Евроавтоматика — устройство автоматического ввода резерва (АВР) для управления питанием нагрузки между основной сетью и генератором. Он контролирует напряжение, отключает оборудование при аварии, запускает генератор и переключает питание без участия человека. Подходит для систем энергообеспечения объектов с резервным источником: частные дома, малые предприятия, медицинские пункты.

Назначение и область применения

Переключатель фаз PF-441 предназначен для автоматического переключения нагрузки между основной трёхфазной сетью 380 В и резервным генератором. Устройство следит за уровнем напряжения в одной из фаз (220 В) и реагирует на отклонения: слишком высокое, слишком низкое или полный обрыв. При сбоях в сети оно отключает нагрузку, отправляет команду на запуск генератора, дожидается его стабильной работы и переводит питание на резерв. Когда сеть восстанавливается — снова переключает всё обратно.

Подходит для:

• Частных домов с генератором
• Медицинских учреждений и аптек
• Объектов связи и серверных комнат
• Производственных линий с чувствительными приборами
• Коммерческих помещений, где важна бесперебойная работа оборудования

Технические характеристики

• Входное напряжение: 3×230 + N В переменного тока (380 В линейное)
• Выходное напряжение: 220 В (контролируется одна фаза)
• Диапазон контроля напряжения: 150–270 В (нижний порог регулируемый от 150 до 210 В, верхний — 270 В)
• Коммутируемый ток: 16 А (на каждом контакте)
• Количество нормально открытых (НО) контактов: 3 (для управления цепями генератора и сети)
• Задержки:
  • Запуск генератора после сбоя: 15 сек
  • Переключение на сеть после её восстановления: 10 сек
  • Отключение от генератора перед возвратом к сети: 0,3 сек
• Защита: обрыв фазы, перенапряжение, пониженное напряжение
• Способ монтажа: на DIN-рейку 35 мм (занимает 4 модуля)
• Степень защиты: IP20 (только от прикосновения и крупной пыли, не для улицы)
• Индикация: светодиоды (состояние сети, генератора, аварии)
• Температурный диапазон: от –25 °C до +50 °C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом)

Совместимость и монтаж

Переключатель фаз PF-441 монтируется на стандартную DIN-рейку 35 мм. Для подключения требуются три фазы L1, L2, L3 и ноль N — все должны быть подведены к устройству. Контролируемая фаза выбирается внутренне — обычно первая (L1). Выходные контакты 2–7, 3–9 и 11–12 используются для управления реле генератора и нагрузкой. Обязательно проверьте соответствие сечения проводов: максимальный ток 16 А — используйте медные жилы не менее 2,5 мм².

Не подключайте к этому устройству нагрузку выше 16 А. Для больших мощностей нужен внешний магнитный пускатель. Также важно: PF-441 не управляет самим генератором — он лишь выдаёт сигнал старта/останова. Генератор должен иметь собственный автоматический пуск (например, по импульсу от реле).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, установленным в РФ. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность. Монтаж возможен только внутри закрытых щитов. Работа при температурах ниже –25 °C или выше +50 °C не рекомендована — возможны сбои в работе электроники.

Преимущества

• Автоматическая работа без участия оператора
• Точная настройка порогов напряжения (нижний порог можно адаптировать под тип нагрузки)
• Защита от “встречного” напряжения — предотвращает одновременное подключение к сети и генератору
• Встроенные светодиоды позволяют быстро определить причину сбоя
• Поддержка внешней аккумуляторной батареи — позволяет работать даже при полном отключении сети
• Надёжная механическая конструкция с контактами на 16 А

Ограничения применения

• Не предназначено для использования вне помещения — IP20 не защищает от влаги и пыли
• Не работает с постоянным током — только переменный
• Не имеет встроенного реле большой мощности — требуется внешний пускатель для нагрузок >16 А
• Не поддерживает многофазное переключение — контролирует только одну фазу, хотя питается от трёх
• Не совместим с генераторами без функции авто-пуска — сигнал от PF-441 просто не будет принят
• Не используется в качестве главного рубильника — только как управляющее устройство

Примеры использования

В частном доме: при отключении света PF-441 отключает холодильник, освещение и насос, через 15 секунд запускает дизель-генератор, затем подключает к нему всю нагрузку. Как только сеть восстановилась — через 10 секунд отключает генератор и возвращает питание на сеть.

На мини-ферме: устройство защищает кормовые смесители и системы вентиляции от просадок напряжения, которые вызывают зависание двигателей. При длительном отключении — автоматически запускает генератор, чтобы сохранить жизнь животным.

В офисе: PF-441 обеспечивает бесперебойную работу сервера и видеонаблюдения. При скачках напряжения выше 270 В — сразу отключает оборудование, предотвращая повреждение плат.

Практические советы

• Перед установкой проверьте, что входное напряжение действительно 3×230 + N — не 380 В без нуля. Без нулевой шины устройство не будет работать.
• Настройте нижний порог напряжения (150–210 В) в зависимости от типа нагрузки: для чувствительной электроники — 190–200 В, для нагревателей — можно оставить 160–170 В.
• Не забудьте подключить аккумулятор, если планируете использовать функцию его зарядки — она снижает риск отказа при долгом отключении сети.
• Проверьте правильность подключения контактов 11–12 (сигнал на генератор) и 3–9 (питание от генератора): они должны идти к реле, а не напрямую к двигателям.
• При первом запуске — протестируйте работу вручную: временно завышайте/понижайте напряжение на входе, наблюдая за индикацией и переключением.
• Если устройство часто переходит в аварию — проверьте качество проводки и наличие помех в сети. Частые колебания могут указывать на проблемы в распределительном щите.
