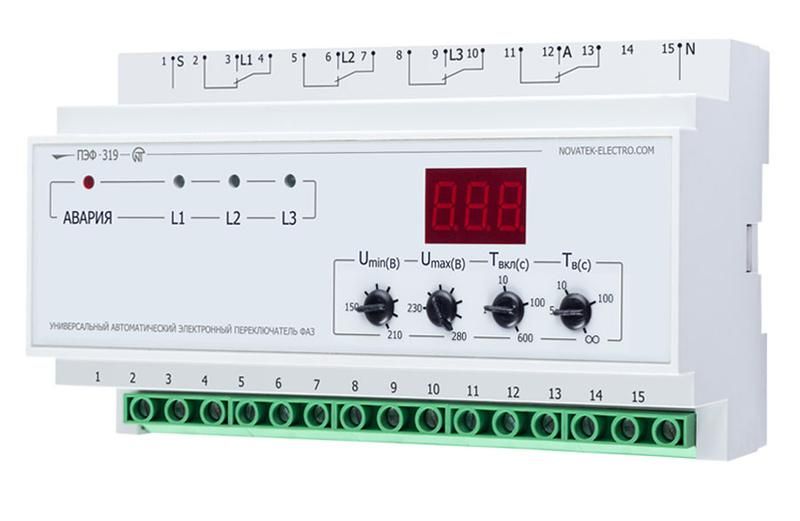

Переключатель фаз электронный ПЭФ-319 НовАтек-Электро 3425601401

Переключатель фаз электронный ПЭФ-319 32А на DIN-рейку — автоматическое устройство для контроля трёхфазной сети, которое обеспечивает бесперебойное питание нагрузки путём переключения на работоспособную фазу. Устройство от компании НовАтек-Электро предназначено для установки на DIN-рейку и подходит для промышленного оборудования, где важна стабильность электроснабжения.

Назначение и область применения

Переключатель фаз электронный ПЭФ-319 32А на DIN-рейку используется для защиты оборудования от аварийных режимов в трёхфазной сети: обрыва фазы, перекоса напряжений, повышенного или пониженного напряжения. Когда одна из фаз выходит за допустимые пределы, устройство автоматически переключает нагрузку на другую, работающую фазу. Это особенно важно для насосов, компрессоров, станков и других чувствительных к качеству питания устройств. Индикация текущего напряжения по каждой фазе позволяет оперативно диагностировать проблемы в сети без дополнительных приборов.

Технические характеристики

• Напряжение питания: 220 В (питание устройства осуществляется от одной из фаз сети)
• Номинальное измеряемое напряжение: 230 В
• Коммутируемый ток: 30 А — максимальный ток, который может безопасно коммутировать устройство через свои контакты
• Номинальный ток: 30 А — длительно допустимый ток нагрузки
• Род тока: переменный (AC)
• Количество фаз: 3
• Количество переключающих контактов: 4 — обеспечивают переключение между фазами и управление нагрузкой
• Индикация: да — светодиоды показывают активную фазу и текущее напряжение по каждой из них
• Диапазон выдержек времени: 5–900 секунд — можно настроить задержку перед переключением, чтобы избежать ложных срабатываний при кратковременных скачках
• Степень защиты: IP40/IP20 — защита от доступа к опасным частям и крупными частицами, но не от воды и пыли в значительном количестве
• Количество модулей DIN: 9 — занимает 9 единиц ширины стандартной DIN-рейки
• Номинальная мощность: 0,05 кВА — собственное энергопотребление устройства
• Диапазон рабочих температур: от -35 до +55 °C
• Климатическое исполнение: УХЛ3.1 — предназначен для работы в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны

Совместимость и монтаж

Переключатель фаз электронный ПЭФ-319 32А на DIN-рейку монтируется на стандартную DIN-рейку шириной 35 мм. Подключение входных фаз L1, L2, L3 и нулевого провода N выполняется к верхним клеммам. Выходная нагрузка подключается к нижним контактам. Для правильной работы необходимо обеспечить надёжный контакт с нулевой шиной — потеря нуля может вызвать некорректную работу устройства. Монтаж рекомендуется выполнять в распределительном щите с достаточным воздушным пространством вокруг корпуса для теплоотвода.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных системах. Степень защиты IP40/IP20 гарантирует защиту от прикосновения к токоведущим частям и попадания предметов более 1 мм. Климатическое исполнение УХЛ3.1 указывает на соответствие ГОСТ 15150 для условий эксплуатации в закрытых помещениях с возможными перепадами температур. Применение в условиях с высокой запылённостью или влажностью требует дополнительной защиты корпуса щита.

Преимущества

• Автоматическое переключение без участия человека — снижает риск повреждения оборудования при перебоях
• Настройка временной задержки — позволяет игнорировать кратковременные просадки напряжения
• Индикация реального напряжения по всем фазам — упрощает диагностику сети
• Поддержка приоритетной фазы — можно задать, на какой фазе устройство предпочитает работать первоначально
• Минимальное энергопотребление — всего 0,05 кВА
• Установка на DIN-рейку — совместимость со стандартными щитами и быстрый монтаж

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, открытых площадках или на улице — степень защиты IP40 недостаточна
• Не работает при полном отсутствии нулевого провода — требуется обязательное подключение N
• Максимальный коммутируемый ток — 30 А; для нагрузок выше этого значения требуется внешний контактор
• Не регулирует напряжение — лишь переключает фазы; при постоянном завышенном/пониженном напряжении во всех фазах устройство не сможет восстановить нормальную работу
• Не подходит для сетей с частотой ниже 45 Гц или выше 65 Гц — рассчитан на стандартные 50 Гц

Примеры использования

• Промышленные станки с ЧПУ — предотвращает выход из строя при обрыве фазы
• Компрессоры и насосы в водоснабжении — сохраняет работоспособность при перекосах в электросетях
• Оборудование в логистических центрах — обеспечивает стабильность работы конвейеров
• Щиты управления в неотапливаемых производственных помещениях — благодаря диапазону температур от -35 °C
• Загородные дома с трёхфазным вводом — когда одна из фаз часто перегружена или имеет плохое качество напряжения

Практические советы

• Перед установкой проверьте целостность нулевого провода — без него ПЭФ-319 не будет работать
• Учитывайте габариты: устройство занимает 9 модулей DIN — заранее спланируйте место в щите
• Если нагрузка превышает 30 А, используйте ПЭФ-319 как управляющее устройство, а силовой контур — через внешний контактор
• Настройте задержку переключения на 30–60 секунд для большинства объектов — это исключит ложные срабатывания при кратковременных помехах
• При использовании в холодных помещениях убедитесь, что температура внутри щита не опускается ниже -35 °C
• Регулярно проверяйте индикацию — если все светодиоды гаснут, возможно, проблема в питании самого устройства
