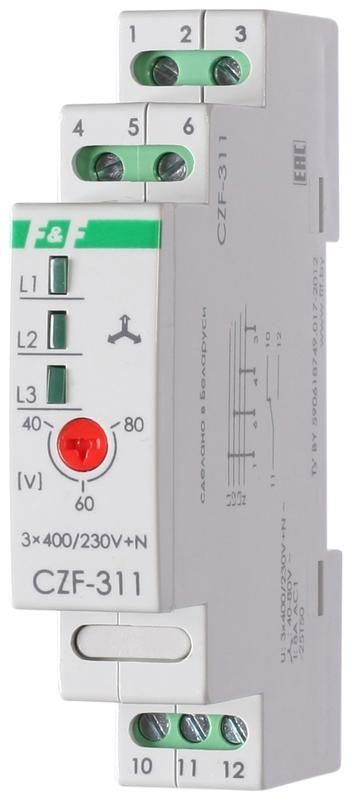

Реле контроля и наличия фаз CZF-311 (3х400/230+N 8А 1Р IP20 регул. порога откл.) F&F EA04.001.006 Евроавтоматика

Реле контроля фаз CZF-311 3x400/230+N 8А 1NO/NC IP20 с регулировкой порога отключения и асимметрии от бренда Евроавтоматика предназначено для надёжной защиты трёхфазных нагрузок - особенно электродвигателей - от аварийных режимов в сети: обрыва фаз, асимметрии напряжения и просадок. Устройство монтируется на DIN-рейку и обеспечивает автоматическое восстановление работы после устранения неисправности.

Назначение и область применения

Реле контроля фаз CZF-311 защищает оборудование от повреждений, вызванных нестабильностью трёхфазного напряжения. Оно контролирует наличие всех трёх фаз, уровень напряжения, асимметрию между фазами и целостность нулевого провода. Подходит для установки в щитах управления насосами, компрессорами, конвейерами, станками и другим промышленным оборудованием, работающим от сети 380/220 В.

Технические характеристики

• Тип: реле контроля фаз
• Количество фаз: 3
• Напряжение питания: 400 В (межфазное) / 230 В (между фазой и N)
• Коммутируемый ток: 8 А переменного тока (AC)
• Тип контакта: один переключающий контакт НО/НЗ (1NO/NC)
• Защита от: обрыва фазы, асимметрии напряжения, понижения напряжения ниже 160 В, обрыва нуля
• Время задержки отключения: 3–5 секунд (предотвращает ложные срабатывания при кратковременных скачках)
• Индикация: светодиодная - показывает состояние сети и сработавшего реле
• Способ монтажа: на DIN-рейку шириной 35 мм
• Габариты: 1 модуль DIN
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом, без конденсации
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля фаз CZF-311 совместимо со всеми стандартными DIN-рейками. Для подключения используются клеммы на передней панели: L1, L2, L3, N - подключаются напрямую к трёхфазной сети. Выходной контакт (НО/НЗ) подключается последовательно в цепь управления контактора или пускателя. Монтаж не требует специальных инструментов - устройство просто защёлкивается на рейку. Кабельные жилы должны иметь сечение до 2,5 мм2.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от попадания пыли и воды - поэтому применение допускается только внутри закрытых распределительных шкафов. Отсутствие сертификата CE не влияет на работоспособность, но может ограничивать использование в странах ЕС без дополнительной проверки.

Преимущества

• Регулируемые пороги срабатывания - можно настроить чувствительность к асимметрии и минимальному напряжению под конкретную нагрузку
• Автоматическое возобновление работы - после восстановления нормального напряжения реле само возвращает контакты в рабочее положение
• Высокая точность определения обрыва нуля - отличает реальную аварию от временного перекоса
• Компактный формат - занимает всего один модуль на DIN-рейке
• Чёткая световая индикация - позволяет быстро диагностировать причину отключения

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - IP20 не защищает от влаги и пыли
• Не работает при постоянном токе - только переменный ток 50 Гц
• Не имеет функции защиты от повышенного напряжения - только от понижения
• Не рекомендуется использовать в условиях температуры выше +50 C или ниже -25 C
• Не поддерживает управление через внешние сигналы - только автономная работа по параметрам сети

Примеры использования

• Щит управления насосной станцией - предотвращает выход двигателя из строя при обрыве фазы
• Производственный конвейер - защищает от перекоса напряжения, который вызывает перегрев двигателей
• Компрессорная установка - отключает систему при просадке напряжения ниже 160 В, чтобы избежать «залипания» стартера
• Электрощит в цеху с UHL4-климатиком - надёжно работает при колебаниях температуры зимой

Практические советы

• Перед первым запуском обязательно настройте порог асимметрии и минимального напряжения согласно паспорту оборудования - завышенные значения могут привести к ложным отключениям
• Проверьте правильность подключения нулевого провода - неверное подключение N приведёт к некорректной работе защиты от обрыва нуля
• Не используйте реле в качестве основного коммутационного аппарата - оно управляет контактором, а не нагружает саму сеть
• При частых срабатываниях проверьте качество проводки и равномерность нагрузки по фазам - проблема часто в сети, а не в реле
• При замене аналогичного устройства убедитесь, что новый CZF-311 имеет те же типы контактов и токовые параметры - 8 А - это максимальная нагрузка
