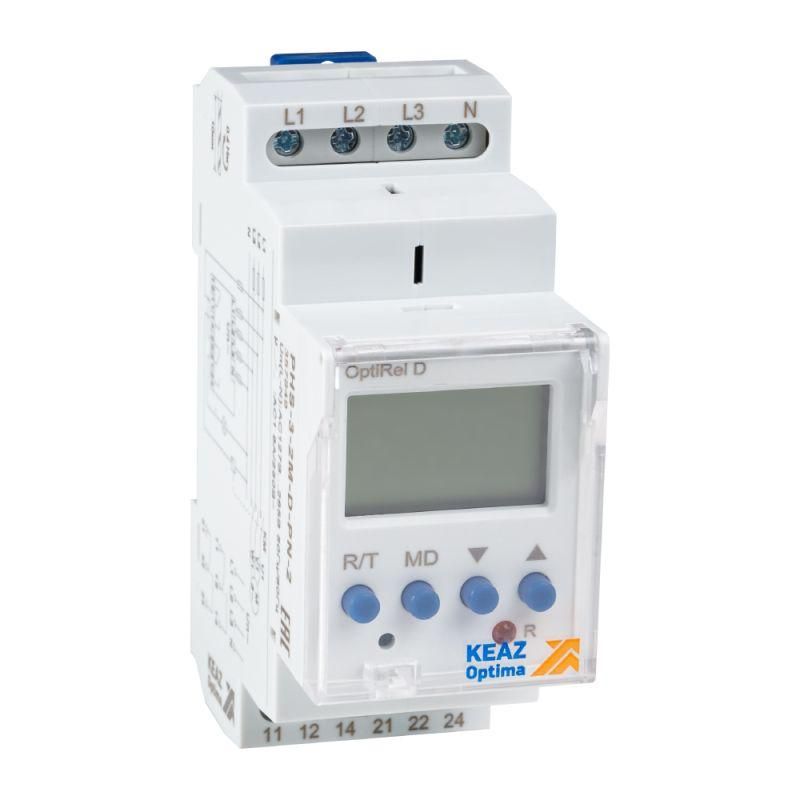

Реле контроля фаз OptiRel D PHS-3-2M-D-PP-2 цифровое 3Ф 2СО КЭАЗ 357850

Реле контроля фаз цифровое 3-фазное 2 переключающих контакта PHS-3-2M-D-PP-2 от КЭАЗ Optima обеспечивает надёжную защиту трёхфазного оборудования от аварийных ситуаций в сети: обрыва фаз, переполюсовки, перенапряжения и понижения напряжения. Устройство применяется в системах автоматизации, на промышленном оборудовании и в энергоустановках, где важна стабильность питания.

Назначение и область применения

PHS-3-2M-D-PP-2 предназначен для защиты трёхфазных нагрузок от повреждений, вызванных нештатными условиями в электросети. Он отслеживает наличие всех трёх фаз, их баланс, последовательность чередования и уровень напряжения. При выявлении отклонений - отключает нагрузку через свои переключающие контакты. Подходит для использования с двигателями, насосами, компрессорами, конвейерами, станками и другим промышленным оборудованием, чувствительным к качеству питания.

Технические характеристики

• Тип: цифровое реле контроля фаз
• Количество переключающих контактов: 2 (переключающего типа - НЗ/НО)
• Напряжение питания: 220–460 В AC (работает в широком диапазоне, без необходимости переключения)
• Номинальный ток контактов: 8 А
• Защита от: обрыва фаз, асимметрии напряжения, неверного чередования фаз, перенапряжения, пониженного напряжения
• Время задержки срабатывания: регулируемое от 0,1 до 30 секунд
• Способ монтажа: крепление на винты (монтаж на DIN-рейку не предусмотрен)
• Рабочая температура: от –20 C до +60 C

Совместимость и монтаж

PHS-3-2M-D-PP-2 устанавливается на поверхность с помощью винтов - требует свободного места вокруг корпуса для теплоотвода. Для подключения используются клеммы, рассчитанные на провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении фаз L1, L2, L3 и N. Контакты реле коммутируют цепи управления исполнительными устройствами (например, магнитными пускателями), но не предназначены для прямой коммутации мощных двигателей. Убедитесь, что посадочные отверстия совпадают с местом установки - размеры крепления соответствуют стандартному формату модульных реле КЭАЗ.

Безопасность и стандарты

PHS-3-2M-D-PP-2 соответствует требованиям международных норм IEC 60947-5-1 и ГОСТ Р 50030.5.1. Применяет изолирующие материалы класса UL94 V-0. Защита IP20 - допускает работу в закрытых щитах, исключающих доступ к токоведущим частям. Не рекомендуется использование во взрывоопасных зонах или в условиях повышенной влажности без дополнительной герметизации.

Преимущества

• Цифровая обработка сигналов - высокая точность определения неисправностей
• Универсальное питание 220–460 В - не требуется выбор модели под конкретное напряжение
• Регулируемая задержка срабатывания - позволяет избежать ложных отключений при кратковременных скачках
• Визуальная индикация состояния - светодиоды показывают текущий режим (норма, ошибка, отключение)
• Поддержка комплексной защиты - все функции (обрыв, асимметрия, чередование, перенапряжение, понижение) активированы по умолчанию
• Совместимость с сериями OptiRel D - легко заменить аналогичные устройства в существующих системах

Ограничения применения

• Не подходит для однофазных сетей - работает только с трёхфазным питанием
• Не имеет встроенной защиты от нулевого провода - обрыв нейтрали не отслеживается
• Контакты не рассчитаны на ток выше 8 А - нельзя использовать для прямого управления крупными нагрузками
• Требуется жесткий монтаж на плоскую поверхность - не подлежит установке на DIN-рейку
• Не экранировано от радиопомех - следует избегать расположения рядом с источниками сильных ЭМИ

Примеры использования

• Защита трёхфазного электродвигателя насоса в системе водоснабжения - отключает при обрыве фазы, чтобы избежать перегрева
• Контроль питания конвейера на пищевом производстве - предотвращает запуск при неверном чередовании фаз, которое может сломать редуктор
• Автоматическое отключение станка ЧПУ при просадке напряжения ниже 220 В - сохраняет программу и предотвращает брак
• Обеспечение безопасного старта группы компрессоров в холодильной установке - проверяет баланс фаз перед включением

Практические советы

• Перед первым запуском настройте время задержки - для большинства применений достаточно 1–5 секунд, чтобы избежать ложных срабатываний при пуске
• Проверьте соответствие посадочных отверстий - PHS-3-2M-D-PP-2 имеет фиксированный крепёж, не совместим с другими типами креплений
• Используйте отдельные кабели для фаз и нейтрали - плохой контакт нейтрали может вызвать некорректную работу даже при её целостности
• При использовании в условиях низких температур (ниже –10 C) убедитесь, что щит не продувается холодным воздухом - возможны сбои в работе электроники
• При замене старого реле - сравните параметры: PHS-3-2M-D-PP-2 от КЭАЗ Optima полностью заменяет аналоги с двумя переключающими контактами и теми же функциями
