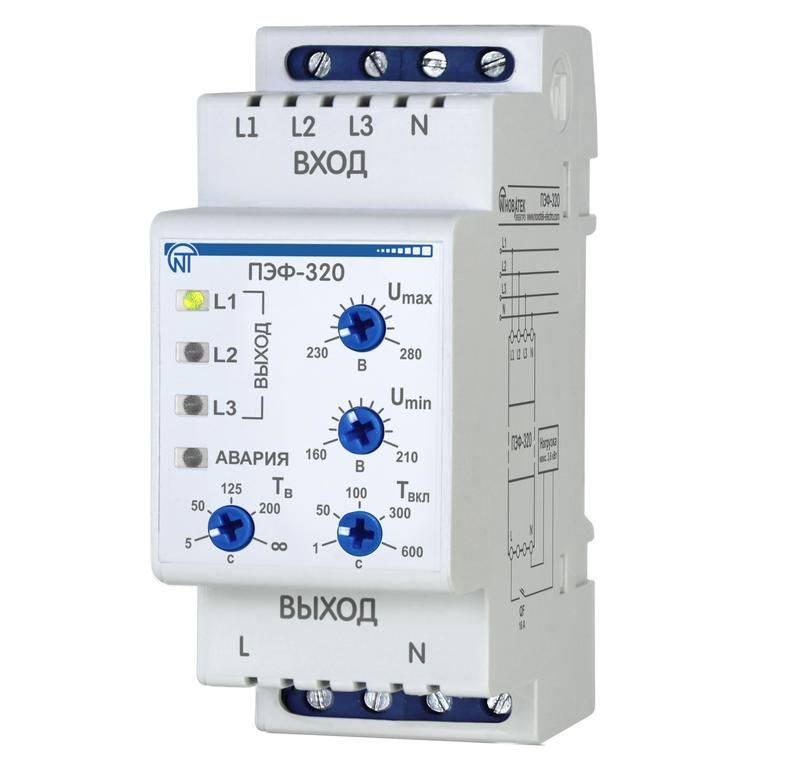

Переключатель электронный фаз ПЭФ-320 НовАтек-Электро 3425601320

Переключатель фаз электронный ПЭФ-320 16А на DIN-рейку - устройство для автоматического отключения нагрузки при аварийных режимах сети: обрыве, перегрузке или проседании напряжения. Применяется в системах управления оборудованием, где важна защита от нестабильной электросети. Бренд Новатек-Электро и артикул 3425601320 указывают на серию TORESCO, предназначенную для промышленного монтажа.

Назначение и область применения

Переключатель фаз электронный ПЭФ-320 16А на DIN-рейку защищает трёхфазное оборудование от повреждений из-за нештатных ситуаций в сети: исчезновения одной из фаз, скачков напряжения выше нормы или её снижения ниже допустимого уровня. Устройство автоматически размыкает цепь и восстанавливает питание только после нормализации параметров. Подходит для установки в щитах управления насосами, компрессорами, конвейерами, станками и другим промышленным оборудованием.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 16 А - способен коммутировать нагрузку до 3,5 кВт при 220 В
• Количество фаз: 3 - контроль всех трёх проводов L1, L2, L3
• Количество переключающих контактов: 3 - три независимых силовых контакта для разрыва каждой фазы
• Защита: обрыв фазы, перенапряжение (>280 В), пониженное напряжение (<160 В)
• Задержка срабатывания: 5–900 секунд - можно настроить под тип оборудования
• Минимальное регулируемое время задержки: 5 секунд - предотвращает ложные срабатывания при кратковременных колебаниях
• Мощность потребления: 0,05 кВА - крайне низкий расход энергии
• Способ монтажа: на DIN-рейку шириной 35 мм
• Количество модулей: 2 - занимает всего 2 ширины стандартной рейки
• Индикация: светодиоды показывают состояние сети и работу устройства
• Степень защиты: IP40/IP20 - защита от доступа пальцев и твердых частиц >1 мм, но не от воды
• Диапазон рабочих температур: от -35C до +55C
• Климатическое исполнение: УХЛ3.1 - рассчитан на умеренный и холодный климат, в помещениях с контролируемой влажностью

Совместимость и монтаж

Переключатель фаз электронный ПЭФ-320 16А на DIN-рейку совместим со всеми стандартными DIN-рейками 35 мм, используемыми в промышленных и распределительных щитах. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Клеммы для подключения фаз и нагрузки расположены снизу, что удобно при сборке щита. Для работы необходима подача напряжения на входные клеммы - устройство не требует внешнего источника питания. Обязательно соблюдайте полярность подключения: L1, L2, L3 должны соответствовать фазам сети, N - нулевой проводник. Отводящие кабели подключаются к выходным контактам, которые разрывают цепь при срабатывании.

Безопасность и стандарты

Переключатель фаз электронный ПЭФ-320 16А на DIN-рейку соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-6-1 для аппаратов управления. Защита IP40 обеспечивает безопасность при случайном прикосновении к токоведущим частям. Устройство не имеет открытых элементов, поэтому не представляет опасности при установленной крышке. Работает в соответствии с классом безопасности II - двойная изоляция, заземление корпуса не требуется.

Преимущества

• Автоматическая защита от трёх основных аварийных режимов - обрыв, перенапряжение, недонапряжение - в одном устройстве
• Настройка временной задержки от 5 до 900 секунд позволяет адаптировать реакцию под чувствительное оборудование
• Низкое энергопотребление (0,05 кВА) снижает нагрузку на сеть даже при длительной работе
• Компактный формат - всего 2 модуля DIN - экономит место в щите
• Чёткая индикация состояния сети и сработавших защит - легко диагностировать причину отключения
• Устойчивость к широкому диапазону температур - надёжно работает в неотапливаемых помещениях зимой

Ограничения применения

• Не предназначена для защиты однофазных сетей - используется только в трёхфазных системах
• Степень защиты IP40/IP20 не допускает использование во влажных или outdoor-объектах - только внутри закрытых щитов
• Не является заменителем автоматических выключателей - не защищает от короткого замыкания или перегрузки по току
• Не рекомендуется применять в сетях с высокими гармониками или импульсными помехами - возможны ложные срабатывания
• При напряжении ниже 160 В устройство отключает нагрузку, но не восстановит питание, пока напряжение не вернётся выше порога - важно проверять источник питания

Примеры использования

• Щит управления насосной станцией - предотвращает сухой ход при обрыве фазы
• Компрессор в цеху - защищает двигатель от перегрева при просадке напряжения
• Конвейерная линия - отключает оборудование при перенапряжении, чтобы сохранить PLC и датчики
• Оборудование в холодном складе - работает при -30C благодаря климатическому исполнению УХЛ3.1

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 220 В +-10% - устройство не будет работать при значительных отклонениях
• Настройте задержку срабатывания в зависимости от типа нагрузки: для двигателей - 30–60 сек, для электроники - 5–15 сек
• Убедитесь, что нулевой проводник (N) подключен правильно - без него функции защиты не будут работать
• При первом запуске наблюдайте за индикацией: горят ли все LED-индикаторы фаз - это подтверждает правильное подключение
• Не устанавливайте рядом с источниками тепла (например, возле термореле или нагревателей) - перегрев может вызвать сбои
• Проверяйте клеммы через год эксплуатации - особенно при больших токах, возможно ослабление контактов
