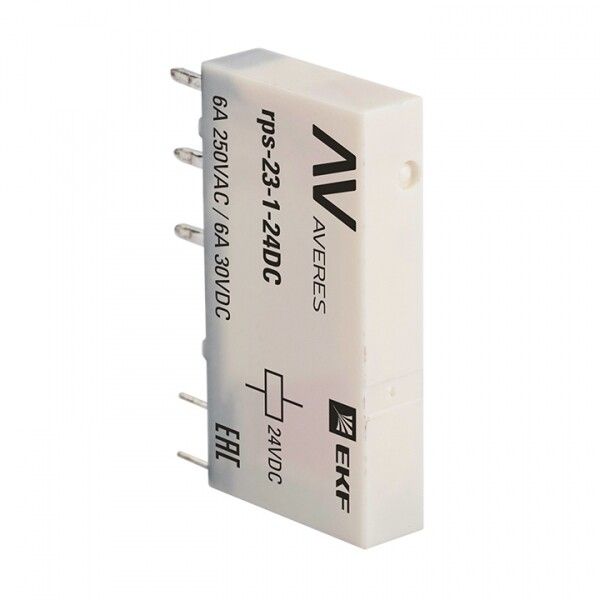

Реле промежуточное РП slim 23/1 6A 24В DC AVERES | rps-23-1-24DC EKF

Реле промежуточное РП slim 23/1 6 ампер 24 вольт постоянного тока от бренда EKF серии Averes предназначено для управления нагрузками средней мощности в цепях постоянного тока. Компактное устройство с индикацией и съёмными клеммами удобно монтировать на DIN-рейке и использовать в автоматических системах управления.

Назначение и область применения

Реле промежуточное РП slim 23/1 используется для передачи сигнала между слаботочными управляющими цепями (например, PLC, датчиками, кнопками) и силовыми нагрузками. Подходит для работы в панелях управления, станках, конвейерах, системах освещения и HVAC. Применяется там, где требуется изолированное включение/выключение цепи с током до 6 А.

Технические характеристики

• Напряжение катушки управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Тип контактов: один двойной контакт (1×SPDT - однополюсный перекидной)
• Управление: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP40 - защищено от предметов больше 1 мм, но не от воды
• Подключение: плоские штекерные разъемы
• Индикация: светодиод показывает наличие напряжения на катушке
• Клеммы: съёмные - можно отключить и заменить без демонтажа реле
• Поляризация: свободная - можно подключать + и − в любом порядке

Совместимость и монтаж

Реле промежуточное РП slim 23/1 совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для быстрого подключения используются съёмные штекерные клеммы - они подходят под провода сечением до 2,5 мм2. Медные и алюминиевые провода допускаются. Разъемы серии РМ-22 и РМ-25 также совместимы, если нужна более плотная сборка или переход на другие типы соединений.

Безопасность и стандарты

Реле соответствует требованиям безопасности для контрольных устройств в промышленной автоматике. Защита IP40 обеспечивает безопасную работу внутри распределительных щитов, но не рекомендует установку во влажных или запылённых условиях вне корпуса. Напряжение 24 В DC считается безопасным для обслуживания без отключения основного питания.

Преимущества

• Компактный размер - экономит место в щите
• Светодиодная индикация позволяет сразу определить, включено ли реле
• Съёмные клеммы ускоряют замену и обслуживание
• Свободная полярность упрощает подключение - не надо следить за направлением тока
• Широкая совместимость с популярными разъемами РМ-22/РМ-25

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или внешнего воздействия - IP40 недостаточно для открытых площадок
• Максимальный ток 6 А - нельзя использовать для нагрузок выше этого значения (например, мощные нагреватели или двигатели)
• Не подходит для частого включения-выключения с высокими импульсными токами - риск подгорания контактов
• Не имеет гальванической изоляции между входом и выходом - не применяется в цепях с высоким потенциалом

Примеры использования

• Управление световой сигнализацией через PLC
• Переключение вентиляторов или насосов в системах охлаждения
• Коммуникация между контроллером и пневматическими клапанами
• Автоматическое включение резервного источника питания
• Логические схемы в панелях управления станков

Практические советы

• Проверяйте посадочный диаметр клемм - он рассчитан под стандартные штекеры 4,8 × 0,8 мм
• При использовании алюминиевых проводов обязательно используйте специальные наконечники и затягивайте клеммы с усилием, указанным в документации
• Не устанавливайте реле рядом с источниками тепла - перегрев снижает срок службы контактов
• Если нужна защита от скачков напряжения, параллельно катушке установите диод (flyback diode) типа 1N4007
• Для многократного обслуживания выбирайте разъемы РМ-22 - они позволяют вынимать реле без отсоединения проводов
