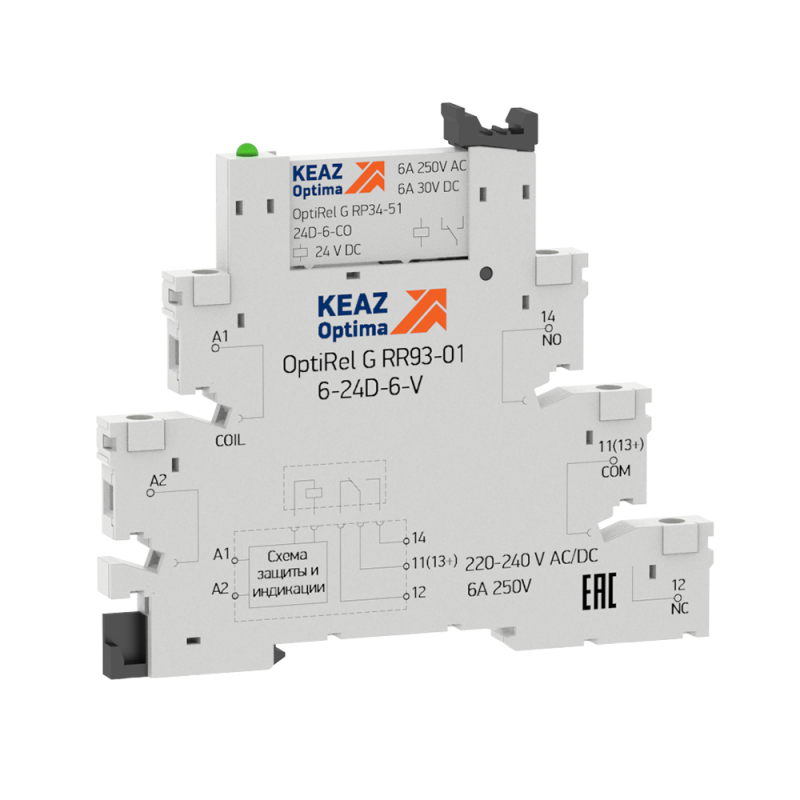

Релейный модуль OptiRel G RM38-51-24U-6-V-CO 6А AC/DC 24В КЭАЗ 280980

Релейный модуль RM38-51-24U-6-V-CO от КЭАЗ Optima - это компактное устройство для коммутации слаботочных управляющих сигналов в промышленных системах. Модуль обеспечивает гальваническую изоляцию между контроллерами (например, ПЛК) и нагрузками до 6 А, защищая чувствительную электронику от помех и перегрузок. Артикул 280980 относится к серии OptiRel G, предназначенной для плотного монтажа на DIN-рейке.

Назначение и область применения

Релейный модуль RM38-51-24U-6-V-CO используется для передачи и усиления управляющих сигналов между низковольтными устройствами (датчики, ПЛК, контроллеры) и более мощными нагрузками - двигателями, клапанами, световыми индикаторами, нагревательными элементами. Применяется в автоматических линиях, станках, конвейерах, системах вентиляции и других промышленных объектах, где требуется надёжная изоляция цепей управления и силовой части.

Технические характеристики

• Номинальное напряжение питания: 24 В (AC/DC) - работает как от переменного, так и от постоянного тока;
• Номинальный ток контактов: 6 А - способен коммутировать нагрузки до этой величины;
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - одновременная работа двух типов контактов;
• Тип переключения: моностабильное - возврат в исходное состояние после снятия сигнала управления;
• Подключение: винтовые зажимы - надёжное и проверенное соединение проводов;
• Ширина корпуса: 6 мм - минимальная занимаемая площадь на рейке;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги;
• Поляризация: свободная - можно подключать питание любым образом (плюс/минус неважно);
• Контакты: AgNi (серебро-никель) - устойчивы к дуговым воздействиям и окислению;
• В комплекте: розетка (цоколь) RR93 - модуль вставляется в неё, а розетка крепится на DIN-рейку.

Совместимость и монтаж

RM38-51-24U-6-V-CO совместим с розеткой RR93, входящей в комплект. Установка происходит путём вставки модуля в розетку, закреплённую на DIN-рейке. Ширина 6 мм позволяет разместить до 16 модулей на стандартной 35-миллиметровой рейке. Подключение управляющего напряжения - к выводам катушки, расположенным на лицевой стороне; силовые контакты - через боковые винтовые клеммы. Для замены достаточно вытащить модуль и вставить новый - без демонтажа проводов.

Безопасность и стандарты

Модуль соответствует требованиям IEC 61810-1 и EN 60947-5-1 для релейных устройств. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не рассчитана на работу во влажной среде или в условиях пыли. Не используйте в помещениях с высокой влажностью, агрессивными газами или возможным попаданием жидкости.

Преимущества

• Компактность: самая узкая конструкция в серии OptiRel G - экономия места на щите;
• Гальваническая изоляция: отделяет слаботочные цепи ПЛК от силовых нагрузок, снижая риск повреждения;
• Универсальное питание: 24 В AC/DC - совместим с большинством промышленных систем управления;
• Интуитивная замена: модуль легко извлекается и меняется без отсоединения проводов;
• Надёжные контакты: сплав AgNi увеличивает срок службы при частых включениях.

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, запылённости или агрессивной среды - IP20 недостаточен;
• Максимальный ток 6 А - нельзя использовать для нагрузок выше этого значения (например, крупные насосы или печи);
• Только одно переключающее положение - не подходит для задач, требующих двойного переключения или импульсного режима;
• Требуется обязательное использование розетки RR93 - модуль не монтируется напрямую на рейку.

Примеры использования

• Управление пневматическим клапаном по сигналу от ПЛК;
• Включение светового индикатора при срабатывании датчика уровня;
• Переключение цепи нагрева в термокамере через выход микроконтроллера;
• Изолированное управление двигателем малой мощности от системы сбора данных.

Практические советы

• Проверьте соответствие напряжения управления (24 В) с выходом вашего контроллера - не допускайте перенапряжения;
• При подключении силовых проводов затягивайте винты равномерно, чтобы избежать повреждения клемм;
• Для многоканальных решений планируйте расстояние между модулями - даже при ширине 6 мм нужен зазор для теплоотвода;
• Если нагрузка имеет индуктивный характер (электромагниты, катушки), рекомендуется установка фри-wheeling диода на выходе для продления срока службы контактов;
• Артикул 280980 всегда заказывайте вместе с розеткой RR93 - они работают только как пара.
