Релейный модуль OptiRel G RM38-61-24U-6-P-CO 6А 24В AC/DC КЭАЗ 280992

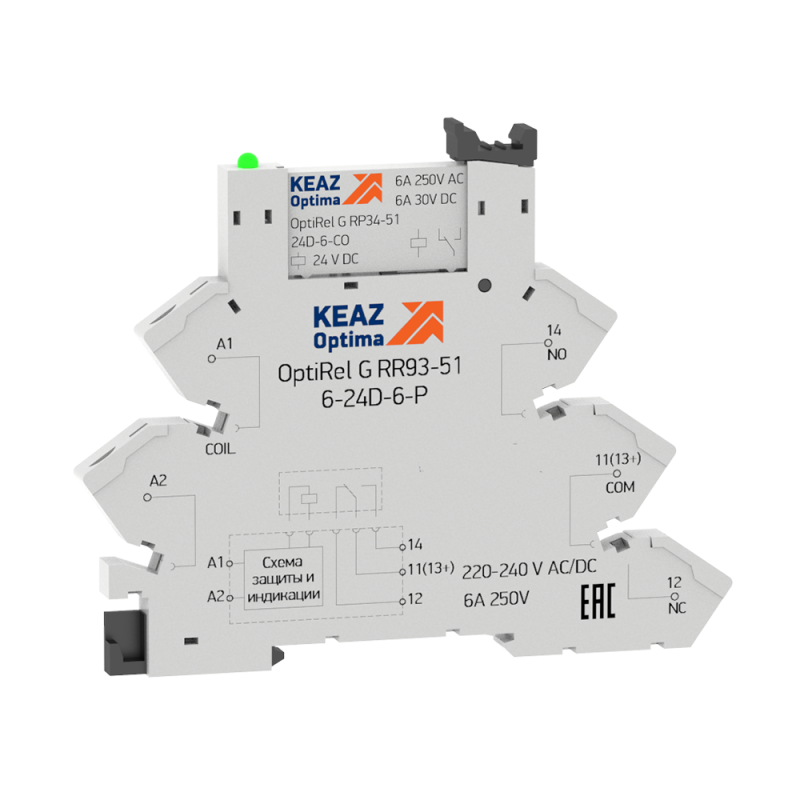

Релейный модуль RM38-61-24U-6-P-CO от КЭАЗ Optima - это компактное устройство на DIN-рейку с винтовым подключением, предназначенное для коммутации слаботочных управляющих сигналов и усиления мощности в автоматизированных системах. Модуль сочетает в себе реле RP34 и розетку RR93, обеспечивая надёжную изоляцию между контроллерами (например, ПЛК) и силовыми нагрузками. Артикул 280992 соответствует модели из серии OptiRel G.

Назначение и область применения

Релейный модуль RM38-61-24U-6-P-CO используется для передачи и усиления управляющих сигналов от слаботочных устройств - таких как датчики, ПЛК, контроллеры - к исполнительным механизмам: двигателям, клапанам, световым индикаторам, нагревательным элементам. Он обеспечивает гальваническую развязку, защищая чувствительную электронику от помех и высоких напряжений. Подходит для сборки в щитах автоматизации, на станках, конвейерах, системах вентиляции и других промышленных объектах.

Технические характеристики

• Напряжение питания цепи управления: 24 В (AC/DC) - работает как от переменного, так и от постоянного тока;
• Номинальный ток контактов: 6 А - способен коммутировать нагрузки до 6 ампер;
• Конфигурация контактов: 1 нормально замкнутый (NC), 1 нормально разомкнутый (NO), 1 переключающий (SPDT) - универсальная схема для большинства задач управления;
• Тип управления: моностабильное - возвращает состояние после отключения питания;
• Подключение: винтовые зажимы - надёжное и проверенное соединение, допускающее многократные подключения;
• Ширина корпуса: 6 мм - минимальная, позволяет плотно устанавливать несколько модулей в одном ряду;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Контакты: AgNi (серебро-никель) - подходят для средних токов, устойчивы к дуге и окислению;
• Розетка в комплекте: да - модуль уже собран и готов к установке;
• Поляризация: свободная - можно подключать управление без учёта полярности (+/-).

Совместимость и монтаж

RM38-61-24U-6-P-CO монтируется на стандартную DIN-рейку типа TS35. Установка занимает менее минуты: просто защёлкните модуль на рейке. Розетка имеет фиксирующие выступы, предотвращающие случайное выпадение. Для подключения используйте провода сечением до 2,5 мм2. Модуль совместим с другими изделиями серии OptiRel G - все розетки RR93 взаимозаменяемы, а реле RP34 можно менять без изменения монтажа. Не используйте с розетками других серий - они не поддерживают форм-фактор 6 мм.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 и ГОСТ Р 50030.5.1. Сертифицировано для работы в промышленных условиях. Напряжение коммутации до 440 В AC - безопасно для сетей 230–400 В. Отсутствие защиты от брызг (IP20) требует установки внутри закрытых щитов. Превышение номинального тока 6 А может вызвать сваривание контактов и выход устройства из строя.

Преимущества

• Компактность: ширина всего 6 мм позволяет разместить до 16 модулей на 100 мм ширины DIN-рейки;
• Готовый к использованию: реле и розетка уже собраны - не требуется самостоятельная сборка;
• Универсальное питание: 24 В AC/DC - совместим с большинством промышленных контроллеров;
• Надёжные контакты AgNi: устойчивы к микросвариваниям при запуске двигателей и индуктивных нагрузках;
• Фиксированная схема контактов: одна пара NC + NO + SPDT покрывает 90% типовых задач управления.

Ограничения применения

• Не предназначено для работы во влажных, пыльных или агрессивных средах - IP20 не обеспечивает защиту от внешней среды;
• Запрещено использовать для коммутации токов выше 6 А - риск повреждения контактов и возгорания;
• Не рекомендуется для частых включений более 1000 раз в час - срок службы снижается;
• Не подходит для коммутации емкостных или очень больших пусковых токов (например, крупные насосы) - нужен более мощный реле;
• Не работает при температуре ниже -25 C и выше +70 C - соблюдайте условия хранения и эксплуатации.

Примеры использования

• Управление магнитным пускателем через ПЛК - RM38-61-24U-6-P-CO усиливает слабый сигнал 24 В до 6 А для включения катушки пускателя;
• Переключение режима работы станка: один контакт включает двигатель, второй - сигнализацию;
• Автоматическое отключение оборудования при аварии - нормально замкнутый контакт размыкается при потере питания;
• Сборка распределительного щита с множеством каналов управления - благодаря узкому корпусу экономится место.

Практические советы

• При проектировании щита учитывайте посадочную ширину 6 мм - это позволит точно рассчитать число модулей на рейке;
• Проверьте соответствие напряжения управления (24 В) с выходом вашего контроллера - неверное напряжение не сработает или выведет реле из строя;
• Не затягивайте винты слишком сильно - это повредит пластиковые клеммы; достаточно усилия, чтобы провод не болтался;
• Если планируете замену реле в будущем - выбирайте другие модели серии OptiRel G с аналогичной розеткой RR93;
• Для условий с вибрацией дополнительно закрепите модуль стяжками или фиксаторами - хотя он удерживается на рейке, вибрация может ослабить контакт.
