Реле промежуточное OptiRel G RP34-51-24D-6-CO-S| 281145 | КЭАЗ

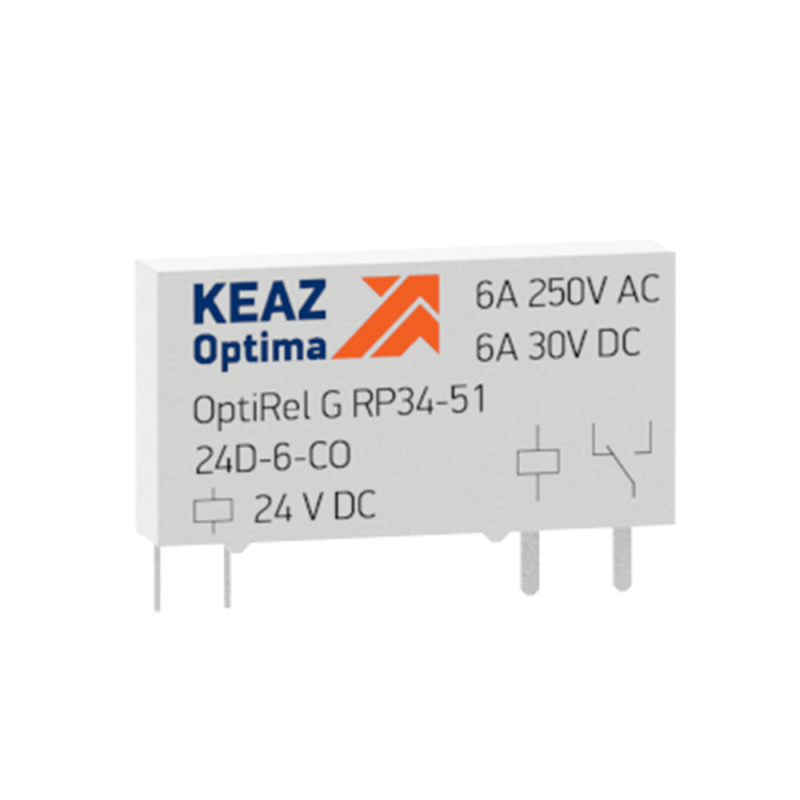

Реле промежуточное OptiRel G RP34-51-24D-6-CO-S - ультратонкое устройство шириной 6 мм для компактной установки на DIN-рейку, предназначенное для коммутации слаботочных сигналов и усиления управления исполнительными механизмами в автоматизированных системах. Бренд Кэаз обеспечивает надежность и совместимость с промышленной аппаратурой.

Назначение и область применения

Реле промежуточное OptiRel G RP34-51-24D-6-CO-S используется для передачи и усиления управляющих сигналов между контроллерами (например, ПЛК), датчиками и исполнительными устройствами. Обеспечивает гальваническую развязку, защищая чувствительную электронику от помех и скачков напряжения. Применяется в панелях управления, станках, конвейерах, системах автоматизации, где важна плотная компоновка.

Технические характеристики

• Напряжение питания цепи управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Тип переключения: моностабильное (однорежимное, без удержания)
• Количество переключающих контактов: 1 (одинарный)
• Тип подключения: винтовые зажимы
• Ширина корпуса: 6 мм
• Степень защиты: IP00 (без защиты от пыли и воды - требует установки в закрытый щит)
• Поляризация: обязательна - требуется правильное подключение полярности + и –
• Материал контактов: AgSnO₂ (диоксид серебра и олово) - устойчив к свариванию при пусковых токах

Совместимость и монтаж

Реле OptiRel G RP34-51-24D-6-CO-S не монтируется напрямую на DIN-рейку. Для работы необходимо использовать розетку серии RR93 - она обеспечивает фиксацию, электрический контакт и удобное подключение проводов. Монтаж выполняется путём вставки реле в розетку. Подключаемые провода должны иметь сечение до 2,5 мм2. Установка возможна только на стандартную DIN-рейку типа TS35.

Безопасность и стандарты

Реле соответствует требованиям IEC 61810-1 и EN 60947-5-1. Несмотря на отсутствие степени защиты IP, изделие прошло проверку на механическую прочность и термостойкость. Работает в температурном диапазоне от -25C до +70C. Не предназначено для открытых площадок или сред с пылью, влагой или химическими выбросами.

Преимущества

• Узкая форма (6 мм) позволяет разместить до 16 реле в одном ряду на стандартной DIN-рейке
• Контакты из AgSnO₂ выдерживают частые включения нагрузок с высокими пусковыми токами (например, лампы, двигатели)
• Гальваническая развязка защищает ПЛК и другие микроконтроллеры от импульсных помех
• Совместимость с розетками RR93 обеспечивает быстрое замещение и обслуживание без перепайки

Ограничения применения

• Не допускается использование вне герметичных распределительных щитов - степень защиты IP00 исключает работу в условиях пыли, влаги или брызг
• Требуется соблюдение полярности: неверное подключение 24 В DC приведёт к отказу реле
• Номинальный ток 6 А - не подходит для прямого управления мощными нагрузками выше этого значения (например, крупные насосы или нагреватели)
• Не имеет индикации состояния - нельзя визуально определить, включено ли реле без внешнего контрольного устройства

Примеры использования

• Управление клапанами и пневматическими цилиндрами через ПЛК
• Переключение световых индикаторов или сигнализаций в панелях управления
• Интерфейс между слаботочными выходами контроллера и силовыми реле или стартерами
• Автоматизация линий с множеством каналов управления - благодаря компактности можно разместить десятки реле в узком месте

Практические советы

• Всегда используйте розетку RR93 - без неё реле OptiRel G RP34-51-24D-6-CO-S невозможно подключить
• Проверяйте полярность перед первым включением: красный провод - плюс, черный - минус
• Для нагрузок с пусковыми токами (более 3–5× номинала) убедитесь, что они не превышают 6 А
• При сборке панели оставьте минимальный зазор 5 мм между соседними реле для лучшего теплоотвода
• Затягивайте винты усилием 0,2–0,3 Нм - переусилие повредит клеммы
