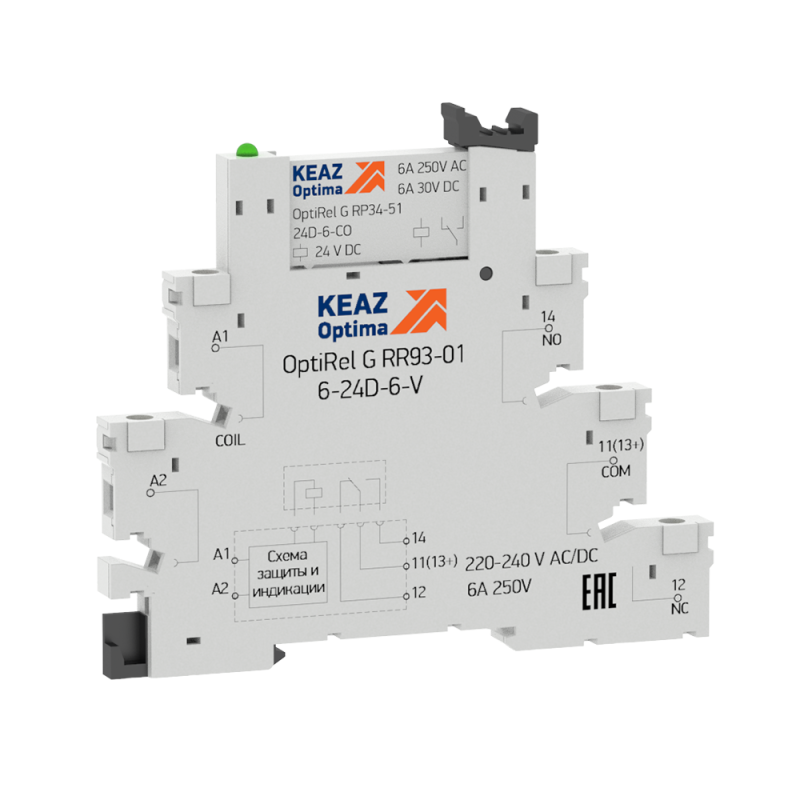

Релейный модуль OptiRel G RM38-51-24U-6-V-CO-S| 280981 | КЭАЗ

Релейный модуль RM38-51-24U-6-V-CO-S от КЭАЗ - компактное устройство для коммутации слаботочных управляющих сигналов в промышленных системах. Он обеспечивает гальваническую изоляцию между контроллерами (например, ПЛК) и силовыми нагрузками, используя надёжные контакты AgSnO₂. Модуль совмещён с розеткой и монтируется на DIN-рейку, что делает его удобным решением для плотной компоновки в распределительных щитах.

Назначение и область применения

Релейный модуль RM38-51-24U-6-V-CO-S предназначен для передачи и усиления управляющих сигналов от слаботочных устройств - таких как датчики, ПЛК, контроллеры - к исполнительным механизмам: катушкам контакторов, маломощным двигателям, световым индикаторам, нагревательным элементам. Его основная задача - обеспечить электрическую изоляцию между низковольтной логической цепью и нагрузкой до 6 А, защищая чувствительную электронику от помех и скачков напряжения.

Подходит для автоматизации производственных линий, конвейеров, станков, систем вентиляции и других промышленных объектов, где требуется надёжная коммутация с высокой плотностью размещения.

Технические характеристики

• Напряжение управления: 24 В AC/DC - работает как от переменного, так и от постоянного тока, без необходимости переключений.
• Номинальный ток контактов: 6 А - способен коммутировать нагрузки до этой величины при напряжении до 250 В AC / 30 В DC.
• Контакты: 1 нормально разомкнутый (NO), 1 нормально замкнутый (NC), 1 переключающий (SPDT) - универсальная конфигурация для большинства схем управления.
• Тип управления: моностабильное - возвращает состояние после снятия сигнала управления.
• Подключение: винтовые зажимы - надёжное и проверенное соединение, допускающее многократные подключения.
• Ширина корпуса: 6 мм - одна из самых компактных форм в серии OptiRel G, позволяет разместить до 16 модулей на стандартной DIN-рейке шириной 35 мм.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не рассчитан на воздействие воды или пыли вне щита.
• Контакты: изготовлены из сплава AgSnO₂ (диоксид серебра и олово) - устойчивы к свариванию и износу при коммутации нагрузок с высокими пусковыми токами.
• Поляризация: свободная - можно подключать управление без учёта полярности (+/-).
• В комплекте: розетка RR93 - модуль вставляется в неё, что упрощает замену без демонтажа проводов.

Совместимость и монтаж

Релейный модуль RM38-51-24U-6-V-CO-S совместим с розеткой RR93, входящей в комплект. Установка происходит путём вставки модуля в розетку, закреплённую на DIN-рейке. Для монтажа не требуются дополнительные крепления - достаточно фиксации розетки на рейке с помощью защёлок.

Провода подключаются к винтовым клеммам розетки: управляющие - к выводам 1–2 (24 В), нагрузочные - к выходам 3–4–5 (NO, NC, COM). Обязательно соблюдать момент затяжки винтов - не переусердствовать, чтобы не повредить пластиковые контакты.

Модуль совместим с другими изделиями серии OptiRel G: все реле RM38 используют одну и ту же розетку, поэтому возможна замена на другую модель без изменения проводки.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 и ГОСТ Р 50030.5.1. Сертифицировано для работы в промышленных условиях. Компоненты выполнены из самозатухающего материала, предотвращающего распространение пламени. Нагрузочная способность контактов указана с запасом по температурному режиму - до +55 C окружающей среды.

Преимущества

• Высокая плотность монтажа благодаря минимальной ширине (6 мм): экономия места в щите.
• Контакты AgSnO₂ снижают риск пригорания при старте двигателей и люминесцентных ламп - увеличивают срок службы.
• Встроенный цоколь RR93 позволяет менять реле без отсоединения проводов - минимизирует время обслуживания.
• Работа от 24 В AC/DC - исключает необходимость выбора типа тока при проектировании системы.
• Гальваническая изоляция между управляющей и силовой цепью - защищает ПЛК и другие микроконтроллеры.

Ограничения применения

• Не предназначено для внешней установки - степень защиты IP20 не защищает от влаги, пыли и механических повреждений вне щита.
• Максимальный ток 6 А - нельзя использовать для мощных насосов, больших нагревателей или прямого управления двигателями выше 1,5 кВт.
• Не рекомендовано для частых переключений (>1000 раз/час) при максимальном токе - это сокращает срок службы контактов.
• Требуется использование только совместимой розетки RR93 - другие типы цоколей не подходят.

Примеры использования

• Управление пускателем двигателя через ПЛК - слаботочный сигнал 24 В DC активирует реле, которое замыкает цепь 220 В на двигатель.
• Передача сигнала от датчика уровня жидкости к индикатору - реле изолирует датчик от сети и включает лампу.
• Коммутация нескольких клапанов в одной линии - несколько модулей RM38-51-24U-6-V-CO-S установлены рядом на одной DIN-рейке, каждый управляет своим клапаном.
• Аварийное отключение оборудования - реле используется как буфер между кнопкой аварийной остановки и силовой цепью.

Практические советы

• При выборе реле убедитесь, что посадочный диаметр розетки RR93 соответствует вашему модулю - несовместимые модели не войдут.
• Для нагрузок с высокими пусковыми токами (электромоторы, лампы накаливания) - этот модуль оптимален благодаря AgSnO₂-контактам.
• Не подключайте к одному реле больше одного устройства с суммарным током >6 А - даже если они работают по очереди.
• При использовании в вибрационных средах (станки, транспортеры) дополнительно закрепите розетку на рейке с помощью фиксаторов.
• Запасной модуль RM38-51-24U-6-V-CO-S всегда стоит хранить - быстрая замена занимает менее минуты.
