Релейный модуль OptiRel G RM38-51-24D-6-V-CO-S| 280989 | КЭАЗ

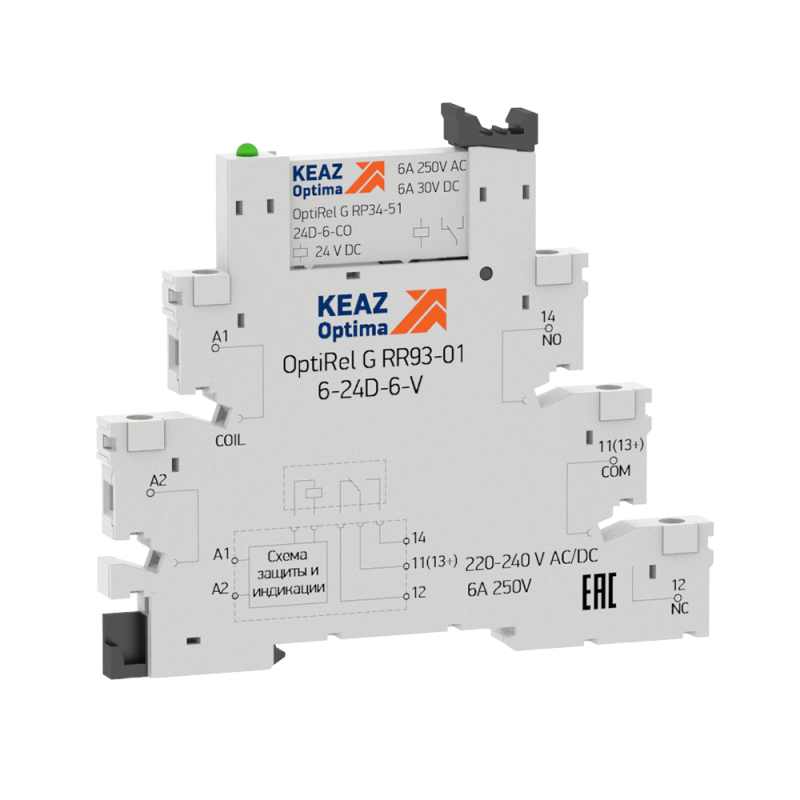

Релейный модуль RM38-51-24D-6-V-CO-S ГСИ от КЭАЗ - компактное устройство для коммутации слаботочных управляющих сигналов в промышленных системах, особенно там, где важна плотная упаковка на DIN-рейке. Модуль сочетает в себе надёжное реле RP34 и розетку RR93, обеспечивая гальваническую изоляцию между контроллерами и силовыми цепями.

Назначение и область применения

RM38-51-24D-6-V-CO-S ГСИ используется для передачи и усиления сигналов от датчиков, PLC, микроконтроллеров или других слаботочных устройств к исполнительным механизмам - таким как катушки контакторов, маломощные двигатели, клапаны, световые индикаторы. Подходит для автоматизации производственных линий, станков, конвейеров и распределительных щитов. Благодаря гальванической изоляции защищает чувствительную электронику от помех и скачков напряжения в силовых цепях.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Тип управления: моностабильное (обычное реле - включено/выключено)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип контактов: одинарный, изготовлен из AgSnO₂ (диоксид серебра и олово) - устойчив к свариванию при пусковых токах
• Подключение: винтовые зажимы для проводов до 2,5 мм2
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, но не от воды и пыли
• Поляризация: обязательна определённая полярность подключения - "+" и "-" должны быть соблюдены
• В комплекте: розетка (цоколь) RR93 для быстрого подключения и замены

Совместимость и монтаж

RM38-51-24D-6-V-CO-S ГСИ совместим с розетками серии RR93, которые уже входят в комплект. Установка происходит просто: модуль вставляется в розетку, закреплённую на DIN-рейке. Ширина устройства - всего 6 мм, поэтому на одной рейке можно разместить до 16 таких модулей. Для подключения управляющего сигнала используйте провода сечением до 2,5 мм2. Обязательно соблюдайте полярность: красный провод - "+", синий - "-".

Безопасность и стандарты

Модуль соответствует требованиям безопасности для промышленного оборудования. Конструкция обеспечивает достаточное расстояние между входом и выходом для гальванической изоляции. Применяется в соответствии с IEC 61810-1 и EN 60947-5-1. IP20 не допускает использование во влажных средах или местах с риском попадания пыли - для таких условий требуются модули с более высокой степенью защиты.

Преимущества

• Компактность: всего 6 мм в ширину - экономия места в щите
• Высокая надёжность контактов: материал AgSnO₂ снижает риск сваривания при запуске мощных нагрузок
• Быстрая замена: реле легко вынимается из розетки без демонтажа проводов
• Чёткая изоляция: исключает влияние помех от силовой цепи на управляющую электронику
• Совместимость с серией OptiRel G - единая система для масштабирования решений

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточно
• Только DC 24 В - нельзя использовать с переменным током
• Обязательна правильная полярность; неверное подключение может повредить внутреннюю схему
• Максимальный ток - 6 А; не подходит для прямого управления двигателей выше 1,5 кВт или нагревательных элементов >1,4 кВт
• Не рассчитан на частые переключения (>1000 циклов/час) - для этого нужны импульсные реле

Примеры использования

• Управление пневматическим клапаном через PLC с выходом 24 В DC
• Переключение светового индикатора на станке по команде с датчика
• Изолированное управление стартером насоса от контроллера с низкоуровневым выходом
• Сигнализация аварии через зуммер при срабатывании термодатчика

Практические советы

• При проектировании щита учтите, что каждый RM38-51-24D-6-V-CO-S ГСI занимает 6 мм - планируйте место для 10–15 модулей, если требуется много каналов
• Проверьте полярность перед первым включением: неправильно подключённое реле не сработает и может выйти из строя
• Для долгой службы не перегружайте контакты - даже при 6 А лучше работать с запасом 20%
• Если нужна замена - достаточно вытащить реле из розетки, не трогая провода. Запасные реле RP34 можно хранить отдельно
• Не используйте этот модуль для управления люминесцентными лампами или светодиодными драйверами - они создают броски тока, которые могут вызвать отказ контактов
