Релейный модуль OptiRel G RM38-61-24D-6-P-CO-S| 282949 | КЭАЗ

Релейный модуль RM38-61-24D-6-P-CO-S от КЭАЗ - компактное устройство для коммутации слаботочных управляющих сигналов в промышленных системах, обеспечивает гальваническую изоляцию между контроллерами и силовыми цепями. Модуль совмещает в себе втычное реле и розетку, легко монтируется на DIN-рейку и подходит для задач, где важны плотная упаковка и надёжная работа при высоких пусковых токах.

Назначение и область применения

Релейный модуль RM38-61-24D-6-P-CO-S используется для передачи и усиления управляющих сигналов от ПЛК, датчиков или других слаботочных устройств к исполнительным механизмам - таким как двигатели, клапаны, световые индикаторы или нагревательные элементы. Он обеспечивает электрическую изоляцию между низковольтной логической частью системы и силовой нагрузкой, защищая чувствительную электронику от помех и скачков напряжения. Применяется в автоматизации производственных линий, станках, конвейерах, системах вентиляции и распределительных щитах.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Тип управления: моностабильное (однорежимное, без удержания)
• Количество контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Тип контактов: одинарный, изготовлен из сплава AgSnO₂ (диоксид серебра и олово) - повышает долговечность при коммутации высоких пусковых токов
• Подключение: винтовые зажимы для проводов до 2,5 мм2
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Поляризация: определённая полюсность - необходимо соблюдать правильное подключение + и –
• В комплекте: розетка (цоколь) RR93 для быстрого подключения и замены

Совместимость и монтаж

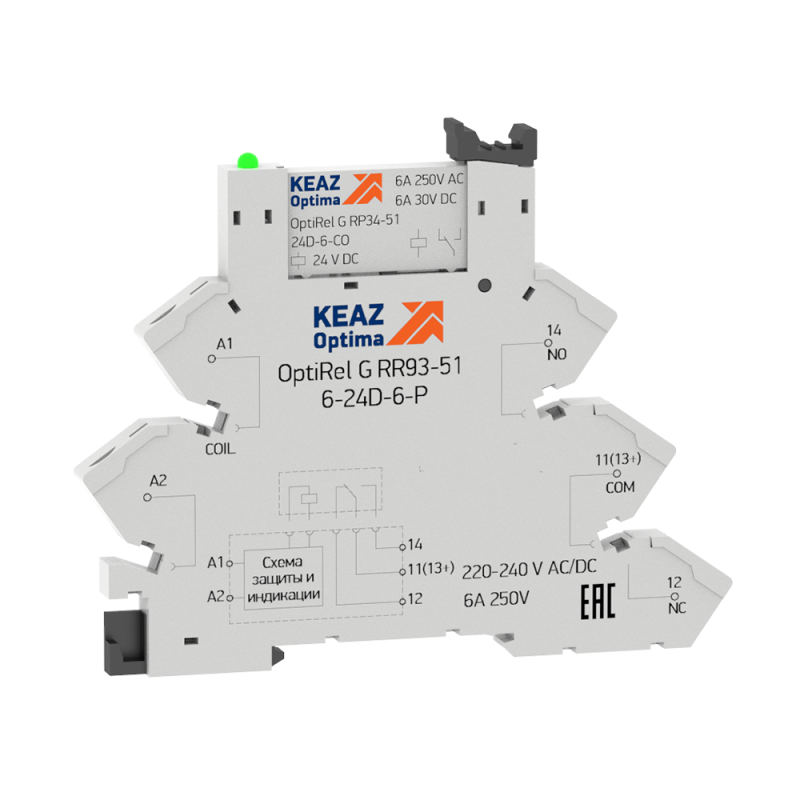

Релейный модуль RM38-61-24D-6-P-CO-S представляет собой сборку из двух взаимозаменяемых компонентов: втычного реле RP34 и розетки RR93. Установка происходит путём вставки реле в розетку, закреплённую на DIN-рейке. Для замены достаточно вынуть старое реле и вставить новое - без демонтажа проводов. Ширина корпуса всего 6 мм позволяет разместить до 16 модулей в одном ряду на стандартной рейке. Подключаемые провода должны иметь сечение до 2,5 мм2. Не допускается использование с переменным током - только 24 В DC с соблюдением полярности.

Безопасность и стандарты

Релейный модуль соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не предназначено для работы во влажных или запылённых средах. Компоненты выполнены в соответствии с европейскими стандартами IEC 60947-5-1 и IEC 61810. Сертифицирован для использования в промышленных условиях класса II (защита двойной изоляцией).

Преимущества

• Компактность: всего 6 мм в ширину - максимальная плотность размещения на DIN-рейке
• Быстрая замена: реле можно менять без отсоединения проводов благодаря розетке
• Высокая надёжность контактов: сплав AgSnO₂ снижает сваривание и износ при работе с индуктивными и емкостными нагрузками
• Гальваническая изоляция: защищает ПЛК и другие чувствительные устройства от импульсов и перенапряжений
• Совместимость с серией OptiRel G: все модули этой серии используют единую розетку RR93

Ограничения применения

• Не предназначен для работы с переменным током - только 24 В постоянного тока
• Защита IP20 не допускает применение в помещениях с повышенной влажностью, пылью или агрессивной средой
• Требуется соблюдение полярности: неверное подключение + и – может привести к отказу реле
• Максимальный ток 6 А - не подходит для мощных двигателей или нагревателей выше этого значения
• Не рекомендован для частых циклов включения/выключения более 1000 раз в час - возможен преждевременный износ контактов

Примеры использования

• Управление пневматическими клапанами через ПЛК
• Переключение световых сигнализаций в автоматических линиях
• Интерфейс между датчиком proximity и реле стартера насоса
• Разделение цепей управления и питания в распределительном щите
• Коммутация маломощных соленоидов в системах контроля температуры

Практические советы

• При монтаже проверьте соответствие напряжения управления - 24 В DC, не используйте 12 В или 220 В AC
• При подключении проводов затягивайте винты равномерно, чтобы не повредить изоляцию и не ослабить контакт
• Для длительной службы избегайте перегрузок - даже кратковременные токи выше 6 А могут вызвать слипание контактов
• Если требуется много модулей в одной группе - выбирайте модели с одинаковым типом контакта (НО/НЗ) для удобства обслуживания
• Запасные реле RP34 можно хранить отдельно - они совместимы со всеми розетками RR93 серии OptiRel G
• Не открывайте корпус - он герметичен, ремонт невозможен; при выходе из строя меняйте весь модуль
