Реле промежуточное RPA 22/3 6A 24В DC EKF AVERES | rpa-22-3-24DC

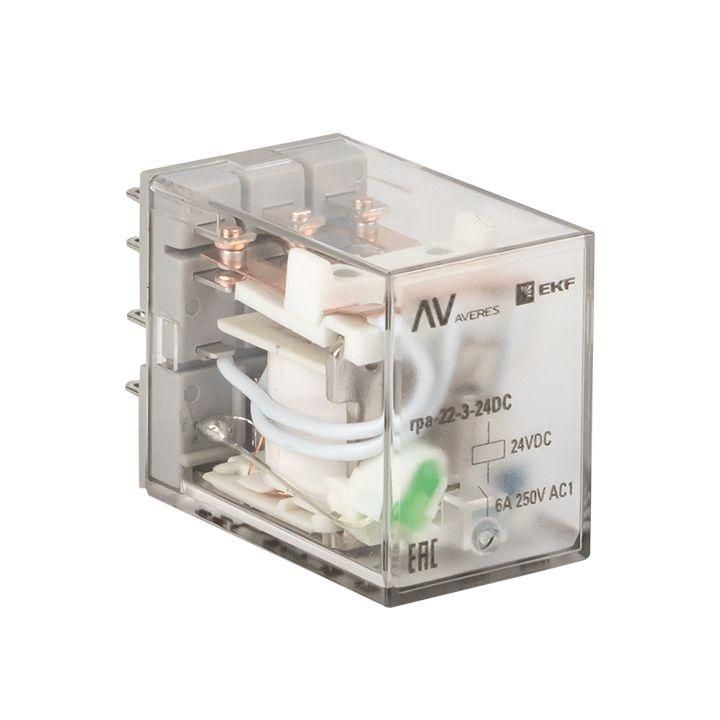

Реле промежуточное RPA 22/3 6 ампер 24 вольт постоянного тока от бренда EKF - это компактное устройство для управления нагрузками в системах автоматизации, обеспечивающее гальваническую развязку между слаботочными цепями управления и силовыми цепями. Артикул rpa-22-3-24dc подходит для установки на DIN-рейку и используется там, где требуется надёжное переключение при напряжении 24 В постоянного тока.

Назначение и область применения

Реле промежуточное RPA 22/3 6 ампер 24 вольт постоянного тока служит для передачи управляющих сигналов от контроллеров, PLC или кнопочных постов к более мощным потребителям - таким как контакторы, клапаны, световые сигнализаторы или малые двигатели. Устройство изолирует низковольтную цепь управления от высоковольтной нагрузки, защищая чувствительную электронику от помех и скачков напряжения. Применяется в промышленной автоматике, системах конвейеров, станках, логистических комплексах и других объектах с жесткими требованиями к надёжности.

Технические характеристики

• Тип тока: постоянный (DC) - работает только при питании 24 В постоянного тока
• Номинальный ток контактов: 6 А - допустимая нагрузка на каждый контакт
• Тип управления: моностабильное - возвращает в исходное состояние после отключения питания
• Количество контактов: 3 - один коммутирующий элемент с двойным выходом (1 НО + 1 НЗ = 2 контакта; третий - общий)
• Количество нормально открытых (НО) контактов: 0 - все контакты работают как замыкающие при включении
• Количество нормально закрытых (НЗ) контактов: 0 - в выключенном состоянии контакты разомкнуты
• Подключение: плоский штекерный разъем - удобен для быстрого монтажа и демонтажа
• Съемные клеммы: да - позволяет менять реле без отсоединения проводов
• Светодиодный индикатор: да - показывает текущее состояние включения катушки
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды и пыли
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Монтаж: на DIN-рейку 35 мм через разъемы RM4/RM5

Совместимость и монтаж

Реле промежуточное RPA 22/3 6 ампер 24 вольт постоянного тока совместимо с модульными разъемами серии RM4 и RM5, которые фиксируют его на стандартной 35-миллиметровой DIN-рейке. Для подключения используйте только штекеры, соответствующие типу разъема - они обеспечивают плотный контакт и предотвращают самопроизвольное выпадение. Клеммы контактов и катушки расположены на одном основании, что упрощает сборку распределительных щитов. После установки проверьте, чтобы разъем был полностью вставлен - недостаточно глубокая посадка вызывает нагрев и отказы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP40 обеспечивает безопасную работу внутри электрошкафов, но не рассчитано на внешнюю установку или влажные среды. Гальваническая развязка между управлением и нагрузкой снижает риск повреждения контролирующей аппаратуры. Максимальное напряжение на контактах - 230 В переменного тока, согласно описанию производителя, хотя само реле питается от 24 В постоянного тока.

Преимущества

• Съемные клеммы позволяют заменить реле без отключения проводов - экономит время при обслуживании
• Светодиодный индикатор сразу показывает, включено ли реле - ускоряет диагностику
• Штекерный тип подключения минимизирует ошибки при монтаже и упрощает тестирование
• Свободная поляризация катушки исключает необходимость соблюдения полярности при подключении
• Изделие из серии Averes - сертифицировано и имеет гарантированную долговечность в условиях промышленной эксплуатации

Ограничения применения

• Не использовать во влажных, пыльных или агрессивных средах - IP40 не защищает от жидкости и пыли
• Не применять для переключения индуктивных нагрузок выше 6 А - возможна сварка контактов
• Не подключать к сети переменного тока - катушка рассчитана только на 24 В постоянного тока
• Не устанавливать рядом с источниками сильных ЭМИ - может возникнуть ложное срабатывание
• Не использовать в качестве главного коммутационного устройства - только как промежуточное

Примеры использования

• Управление контактором 220 В от PLC с выходом 24 В DC
• Передача сигнала от терморегулятора к вентилятору охлаждения
• Логика работы системы аварийной остановки на конвейере
• Активация звукового сигнала при сработке датчика уровня
• Коммутация освещения в цеху по сигналу с пульта управления

Практические советы

• Проверяйте соответствие напряжения катушки - 24 В DC - перед подключением, даже если система кажется “похожей”
• При использовании нескольких реле в одном щите - группируйте их по функциям, чтобы упростить поиск неисправностей
• Используйте разъемы RM4/RM5 только от того же производителя - несовместимые аналоги могут иметь другую форму контактов
• При частых срабатываниях (более 10 тыс. раз в год) - регулярно проверяйте контакты на окисление и признаки подгорания
• Если нужен НЗ контакт - выбирайте модель с другим числом и типом контактов, так как RPA 22/3 не имеет таких
