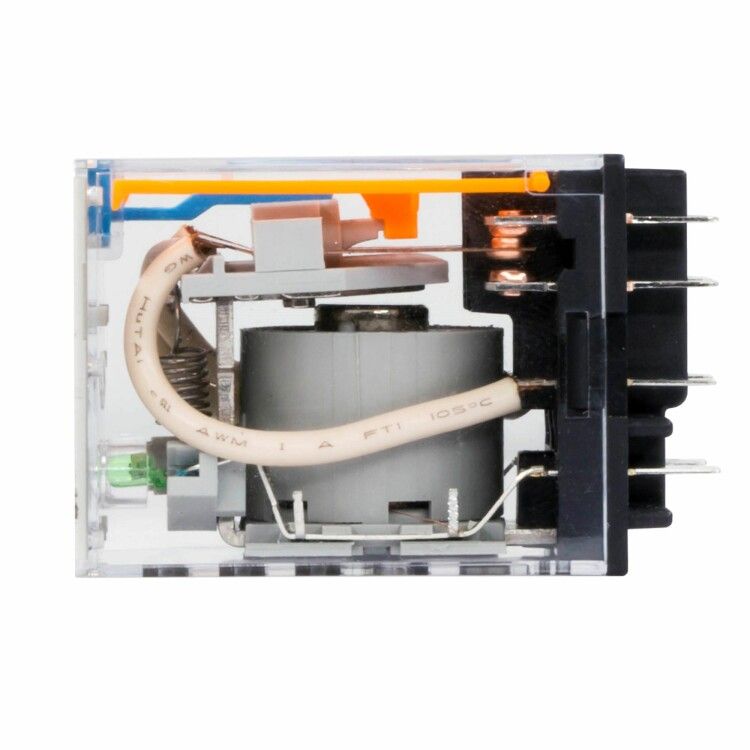

Одиночное реле, 4 перекидных контакта, 24 В DC, до 6 А | IR-24DC-4CO-D DKC ДКС

Реле миниатюрное промышленное общего назначения DKC (ДКС) с артикулом ir-24dc-4co-d предназначено для надёжной коммутации слаботочных и силовых цепей в автоматизированных системах. Благодаря четырём перекидным контактам, встроенной индикации и штепсельному подключению, этот компонент легко интегрируется в панели управления и обслуживается без демонтажа.

Назначение и область применения

Реле миниатюрное промышленное используется для управления нагрузками в промышленной автоматике: управление двигателями, клапанами, световыми сигналами, конвейерами и другим оборудованием. Подходит для установки в распределительные щиты, контроллеры и устройства с ограниченным пространством. Напряжение 24 В постоянного тока делает его совместимым с большинством промышленных PLC и контроллеров.

Технические характеристики

• Количество перекидных контактов: 4 (4×SPDT)
• Коммутируемый ток: 6 А
• Напряжение катушки: 24 В постоянного тока (DC)
• Тип управления: моностабильное (обычное реле - возвращает состояние после отключения)
• Контактный материал: серебро-оксид олова (AgSnO₂) - устойчив к дуге и окислению
• Подключение: штепсельное (вставляется в стандартную колодку)
• Защита от пыли и частиц: IP50 (защита от пыли, но не от брызг воды)
• Индикация состояния: встроенный светодиод горит при включенном питании катушки
• Функция диагностики: тестовая кнопка позволяет проверить работу контактов без подачи сигнала управления
• Защитный диод: встроен для гашения обратной ЭДС при отключении катушки - защищает управляющую схему
• Полярность: обязательна - катушка работает только при правильном подключении + и –

Совместимость и монтаж

Реле миниатюрное промышленное ir-24dc-4co-d устанавливается в стандартную колодку типа 8-pin (совместимую с аналогами от Omron, Finder, Siemens). Монтаж выполняется путём плотного вдавливания до щелчка - фиксация механическая. Перед установкой проверьте соответствие типоразмера колодки. Штепсельное подключение исключает необходимость пайки и позволяет заменить реле без инструментов. Обязательно соблюдайте полярность при подключении катушки - неверное подключение не повредит устройство, но оно не будет работать.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Сертифицировано по нормам IEC 61810-1 для реле общего назначения. Защитный диод снижает риск импульсных помех в управляющей цепи. IP50 обеспечивает безопасную работу в закрытых щитах с минимальной запылённостью - не предназначен для открытой установки или влажных сред.

Преимущества

• Четыре перекидных контакта позволяют управлять несколькими цепями одним устройством - экономия места и проводки
• Светодиодная индикация даёт наглядную информацию о состоянии катушки - ускоряет поиск неисправностей
• Тест-кнопка позволяет проверить исправность контактов даже при выключенном управлении - снижает время диагностики
• Встроенный защитный диод исключает потребность во внешних компонентах - упрощает проектирование схемы
• Контакты из AgSnO₂ обеспечивают долгий срок службы при частых включениях и высоких токах

Ограничения применения

• Не применяйте в условиях повышенной влажности, брызг воды или мытья - степень защиты IP50 не предполагает защиту от жидкости
• Запрещена работа при переменном токе - катушка рассчитана только на 24 В постоянного тока
• Не используйте для коммутации мощных нагрузок выше 6 А - возможна сварка контактов и выход из строя
• Не допускается установка в помещениях с химически активными парами - контактный материал чувствителен к агрессивным средам
• При использовании в цепях с большой индуктивностью (например, катушки соленоидов) требуется соблюдать полярность и наличие защитного диода - он уже есть, но нельзя его игнорировать при замене

Примеры использования

• Управление четырьмя электромагнитными клапанами в системе пневматики
• Переключение режимов работы станка (быстрый / медленный ход) через четыре контакта
• Контроль освещения и звуковой сигнализации в одном узле автоматической линии
• Логическое управление в PLC-системах с малым числом входов/выходов

Практические советы

• Выбирайте колодку с учётом шага контактов - стандартный шаг 5 мм, но проверьте совместимость с вашей моделью
• При первом включении убедитесь, что светодиод загорается - это значит, что катушка получает питание
• Если реле не срабатывает, проверьте полярность подключения катушки - перепутанные выводы не вызывают повреждений, но не запускают механизм
• При частом использовании тест-кнопки не нажимайте её слишком долго - это не заменяет рабочий цикл, а лишь проверяет механику
• Для длительной эксплуатации рекомендуется периодическая проверка контактов на окисление - особенно при работе с индуктивными нагрузками
