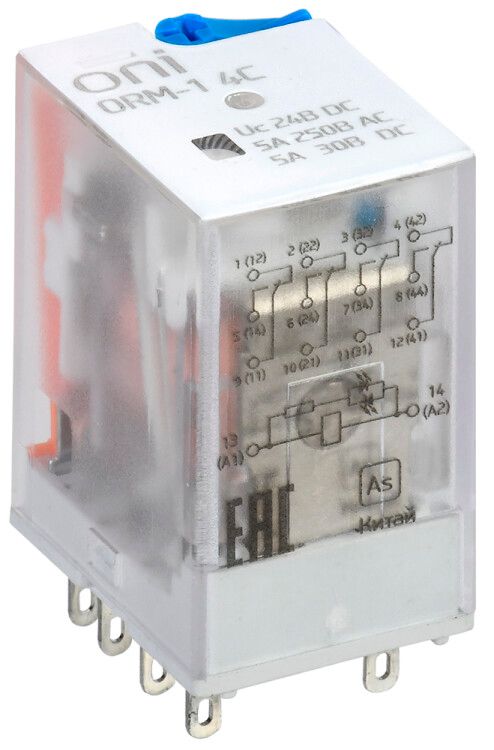

Реле интерфейсное ORM 4C 24В DC со светодиодом и тестовой кнопкой ONI - ORM-1-4C-DC24V-L-B IEK

Реле интерфейсное 4 контакта 24 Вольт постоянного тока с светодиодом и тестовой кнопкой от ONI (IEK) - устройство для гальванической развязки и передачи управляющих сигналов между слаботочными цепями и силовыми нагрузками. Артикул orm-1-4c-dc24v-l-b обеспечивает надёжное коммутирование при работе с постоянным током 24 В, удобен для монтажа на DIN-рейку и диагностики состояния.

Назначение и область применения

Реле интерфейсное 4 контакта 24 Вольт постоянного тока с светодиодом и тестовой кнопкой используется для изолированного управления мощными нагрузками - например, двигателями, клапанами, световыми сигнализаторами - через слаботочные контроллеры (ПЛК, микроконтроллеры, терморегуляторы). Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений. Подходит для автоматизации промышленного оборудования, систем вентиляции, конвейеров и станков.

Технические характеристики

• Напряжение управления: 24 В постоянного тока (DC)
• Количество переключающих контактов: 4 одинарных (4×SPST)
• Номинальный ток контактов: 5 А
• Тип переключения: моностабильное (нормально разомкнутый контакт, возвращается в исходное состояние после снятия напряжения)
• Индикация: встроенный светодиод показывает наличие напряжения на катушке
• Управление: принудительно управляемые контакты - можно проверить работу вручную
• Подключение: штепсельное (разъёмное), снимаемые клеммы
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не герметичное
• Поляризация: свободная - можно подключать + и − в любом порядке
• Способ монтажа: втычной (на DIN-рейку через специальный держатель)
• Гарантия: 12 месяцев

Совместимость и монтаж

Реле интерфейсное 4 контакта 24 Вольт постоянного тока с светодиодом и тестовой кнопкой совместимо с любыми источниками управления 24 В DC, включая ПЛК, модули ввода-вывода и импульсные выходы. Монтируется на стандартную DIN-рейку шириной 35 мм. Разъёмное подключение позволяет легко заменить реле без отсоединения проводов - достаточно вынуть его из базового держателя. Клеммы снимаются, что упрощает обслуживание и сборку. Убедитесь, что посадочное место соответствует типу втычного реле - не все держатели одинаковы.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги и пыли - не применяйте в сырых или запылённых средах без дополнительной защиты корпуса. Номинальный ток 5 А рассчитан на активные и индуктивные нагрузки, но не предназначен для работы с высокими пиками тока (например, стартеры двигателей).

Преимущества

• Чёткая индикация состояния - светодиод сразу показывает, есть ли питание на катушке
• Тестовая кнопка позволяет проверить работоспособность контактов без подачи управляющего сигнала
• Съёмные клеммы снижают время замены и позволяют менять реле без демонтажа проводов
• Свободная поляризация упрощает подключение - не нужно следить за полярностью
• Высокая надёжность благодаря гальванической развязке и качественным материалам контактов

Ограничения применения

• Не использовать во влажных помещениях, на улице или в местах с повышенной запылённостью - IP20 недостаточно
• Не применять для коммутации емкостных или очень индуктивных нагрузок выше 5 А - возможна сварка контактов
• Не подключать к переменному току - работает только с постоянным током 24 В
• Не допускать механических ударов или вибраций выше нормы - может повредить механизм переключения

Примеры использования

• Управление пневматическими клапанами через ПЛК в линии сборки
• Переключение освещения на участках с автономным управлением
• Активация звуковой сигнализации при срабатывании датчиков
• Коммутация нагревательных элементов в системах контроля температуры
• Интерфейс между 24 В DC контроллером и сетью 220 В через внешние контакторы

Практические советы

• Проверьте соответствие типа держателя - для orm-1-4c-dc24v-l-b требуется именно втычной разъём, подходящий для серии ORM
• При подключении нагрузки используйте предохранители - даже при 5 А возможны скачки тока
• Если светодиод не горит, проверьте polarity и целостность цепи управления - часто причина в обрыве или неверном подключении
• При длительной эксплуатации в режиме постоянной нагрузки убедитесь, что окружающая температура не превышает +55 C
• Замена реле: отключите питание, нажмите фиксатор, выньте устройство, установите новое - всё без инструментов
