Реле промежуточное с кнопкой и мех. Индикацией RPAt 22/4 5A 24В DC EKF AVERES | rpat-22-4-24DC

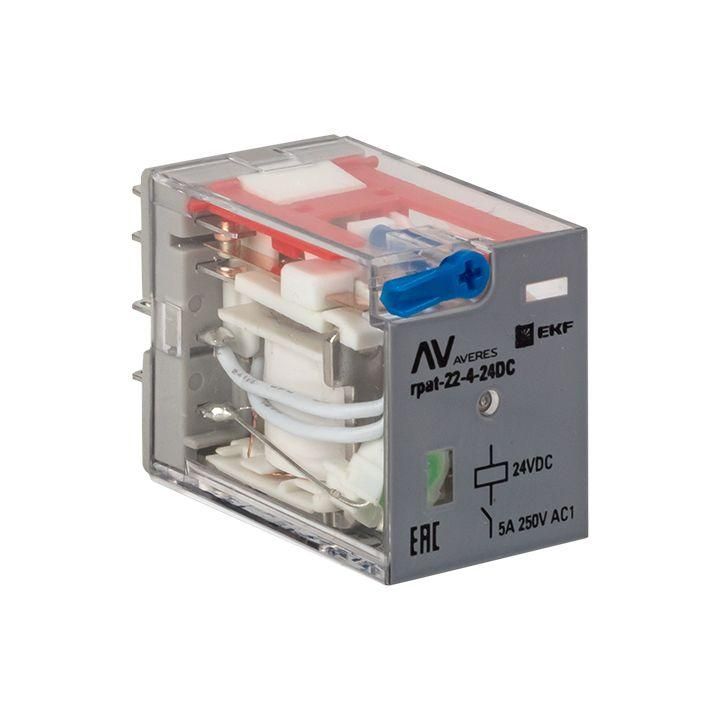

Реле промежуточное с кнопкой и механической индикацией RPAt 22/4 5А 24В DC от EKF - это комбинированное устройство для управления слаботочными цепями с возможностью ручного тестирования и визуального контроля состояния. Модель RPAt 22/4 5А 24В DC подходит для установки на DIN-рейку и используется там, где важна надежная изоляция и быстрый доступ к управлению.

Назначение и область применения

Реле промежуточное RPAt 22/4 5А 24В DC служит для передачи управляющего сигнала от слаботочных цепей (например, PLC, датчиков, пультов) к силовым нагрузкам - контактным аппаратам, моторам, клапанам, освещению. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений. Устройство особенно удобно в системах автоматизации, где требуется проверить работу реле без отключения питания - благодаря встроенной кнопке и механической индикации.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 4 (два пары - 2NO + 2NC)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Полярность подключения катушки: свободная - можно подключать любым способом
• Способ монтажа: втычной, на DIN-рейку 35 мм через разъемы RM4/RM5
• Подключение контактов: плоский штекерный разъем с съемными клеммами
• Индикация: светодиодная (горит при включенном состоянии катушки) + механический указатель положения контактов
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Наличие розетки: да - позволяет легко заменить реле без отсоединения проводов
• Принудительно управляемые контакты: есть - обеспечивают фиксированный разрыв цепи даже при отказе катушки

Совместимость и монтаж

RPAt 22/4 5А 24В DC совместим с разъемами RM4 и RM5, которые крепятся на стандартную 35-миллиметровую DIN-рейку. Для монтажа достаточно вставить реле в розетку до щелчка - контакты и катушка соединяются автоматически. Съемные клеммы позволяют отключить провода, не трогая саму розетку, что ускоряет обслуживание. Подключение катушки - без полярности: "+" и "-" можно менять местами без последствий. Контактные группы - двойные, каждая пара имеет нормально открытый (NO) и нормально закрытый (NC) контакт, что расширяет возможности схемотехники.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. IP40 обеспечивает защиту от попадания инструментов и крупных частиц, но не рассчитано на влагу - не используйте в сырых помещениях или на улице. Принудительно управляемые контакты повышают безопасность: даже при обрыве катушки или зависании якоря контакты остаются в заданном положении, предотвращая аварийные ситуации.

Преимущества

• Встроенная кнопка позволяет вручную активировать реле для диагностики без подачи напряжения на катушку
• Механическая индикация показывает реальное положение контактов - видно, замкнуты они или разомкнуты
• Светодиодная индикация наглядно демонстрирует наличие напряжения на катушке
• Съемные клеммы и розетка снижают время замены и минимизируют риск ошибок при подключении
• Четыре контакта в одном корпусе экономят место на рейке и упрощают проектирование схем

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP40 недостаточно для таких условий
• Напряжение катушки только 24 В DC - нельзя использовать с переменным током или другими напряжениями
• Максимальный ток контактов - 5 А; не подходит для прямого управления мощными двигателями или нагревателями выше этой отметки
• Не имеет функции временного задержки - работает только как обычное импульсное реле

Примеры использования

• Автоматизация станков: управление пневматическими клапанами через PLC
• Конвейерные системы: включение/выключение световой сигнализации
• Системы безопасности: размыкание цепи питания при срабатывании аварийной кнопки
• Щитовые устройства: распределение сигналов от одного входа на несколько выходов

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В DC, иначе реле выйдет из строя
• Используйте разъемы RM4/RM5 только от того же производителя - не все аналогичные разъемы имеют одинаковый шаг контактов
• При замене реле отключите питание, чтобы избежать пробоя контактов при подключении под нагрузкой
• Если нужна защита от бросков напряжения при отключении катушки - добавьте диод в обратном направлении параллельно катушке
• Обязательно контролируйте нагрузку на контакты - не превышайте 5 А и не подключайте индуктивные нагрузки без гашения дуги
