Разъем для реле РM slim 23/1 EKF | rms-23-1

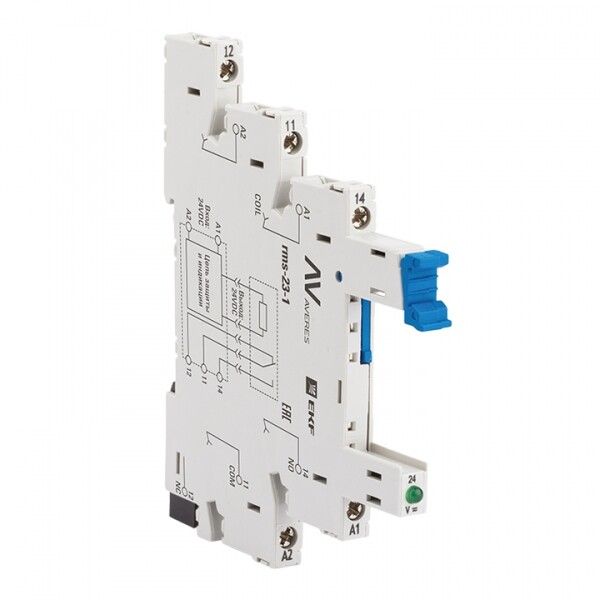

Разъем для реле РМ slim 23/1 от EKF - это компонент для быстрого подключения и замены промежуточного реле серии РП slim Averes. Разъем обеспечивает надежное винтовое соединение с DIN-рейкой и совместим с реле, работающими при 24 В постоянного тока и нагрузке до 6 А.

Назначение и область применения

Разъем для реле РМ slim 23/1 предназначен для установки на DIN-рейку 35 мм и фиксации реле серии РП slim Averes. Он упрощает обслуживание: вместо перепайки или переподключения проводов достаточно вынуть реле из разъема и вставить новое. Подходит для систем автоматизации, панелей управления, промышленного оборудования - там, где требуется частая замена реле или компактная сборка.

Технические характеристики

• Количество контактов: 5 - три для катушки управления (24 В), два для силовой цепи (нормально замкнутый и нормально открытый контакт не предусмотрены; используется один переключающий контакт)
• Номинальное напряжение: 230 В - максимальное рабочее напряжение силовых контактов
• Номинальный ток: 6 А - допустимая нагрузка через контакты
• Напряжение катушки управления: 24 В - требует питания именно этим напряжением, несовместим с 12 В, 48 В или переменным током
• Способ монтажа: DIN-рейка 35 мм - стандартный крепеж для шкафов управления
• Тип подключения: винтовые зажимы - подходят для медных и алюминиевых проводов сечением до 2,5 мм2
• Количество переключающих контактов: 1 - однополюсный переключатель (SPST), без дополнительных НО или НЗ

Совместимость и монтаж

Разъем РМ slim 23/1 совместим только с реле серии РП slim EKF Averes. Не подходит для других типов реле, даже если они имеют аналогичную форму. Монтаж выполняется путем защелкивания разъема на DIN-рейку. После этого реле вставляется в разъем до щелчка - контакты автоматически соединяются с зажимами. Для подключения проводов используйте отвертку: затягивайте винты равномерно, чтобы избежать повреждения изоляции. Убедитесь, что провода зачищены на 6–8 мм - меньше не обеспечит надежный контакт, больше может вызвать замыкание между соседними зажимами.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Произведено в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Работает в температурном диапазоне от -25C до +60C. Не предназначено для использования во взрывоопасных средах или вне закрытых распределительных шкафов.

Преимущества

• Ускоряет замену реле - не нужно отключать и переподключать провода каждый раз
• Защищает от ошибок подключения - контакты расположены строго по схеме, исключает перепутывание
• Экономит место - компактный форм-фактор позволяет плотно устанавливать несколько устройств на одной рейке
• Поддерживает алюминиевые и медные провода - гибкость при использовании существующих кабельных решений

Ограничения применения

• Не работает с реле, имеющими более 5 контактов - другие модели серии РМ (например, РМ-22 или РМ-25) имеют другую конфигурацию
• Не подходит для переменного тока на катушке - управление возможно только при 24 В постоянного тока
• Максимальный ток 6 А - нельзя использовать для нагрузок выше, например, мощных нагревателей или двигателей свыше 1,5 кВт
• Не имеет защиты от перегрузки или КЗ - необходимо применять внешние предохранители или автоматы

Примеры использования

• Автоматизация конвейера: реле РП slim с разъемом РМ slim 23/1 управляет пневматическим клапаном при получении сигнала от PLC
• Система освещения: реле включает свет в цеху по таймеру, разъем позволяет быстро заменить неисправное устройство без остановки производства
• Щит управления насосом: разъем упрощает сервисное обслуживание в условиях ограниченного доступа

Практические советы

• Перед установкой проверьте соответствие типа реле - только РП slim Averes подходят к этому разъему
• При подключении проводов не используйте многожильные провода без наконечников - они могут деформироваться и ослабить контакт
• Если планируете много таких разъемов - закупайте сразу запасные, так как они часто теряются при ремонтах
• Не применяйте разъем в местах с высокой вибрацией без дополнительной фиксации - хотя он защелкивается, длительная тряска может ослабить контакт
• Обязательно отключите питание перед заменой реле - даже при выключенном управлении силовые контакты могут находиться под напряжением
