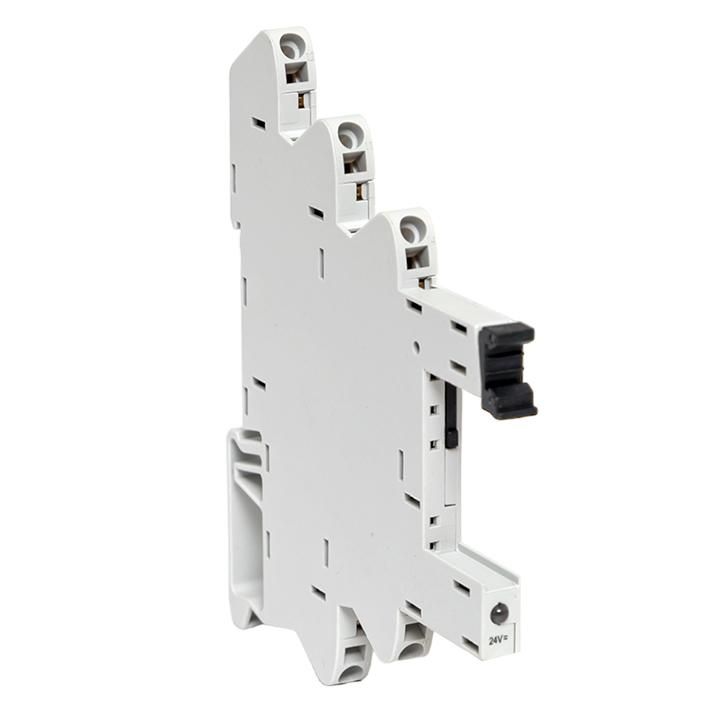

Разъем для реле РM slim 23/1 Push-in AVERES EKF rms-23-1-push

Разъем для реле РM slim 23/1 Push-in, соединение с пружинным зажимом, 5-штырьковый от EKF (артикул rms-23-1-push) обеспечивает быстрое и надежное подключение реле типа PM slim 23/1 на DIN-рейке, упрощая монтаж и обслуживание в автоматизированных системах.

Назначение и область применения

Разъем для реле РM slim 23/1 Push-in используется для установки и подключения промежуточных реле на монтажную DIN-рейку 35 мм. Он позволяет легко заменить реле без демонтажа проводов - достаточно вытащить устройство из разъема и вставить новое. Применяется в панелях управления, системах автоматизации, промышленных контроллерах, конвейерах, насосных станциях и других объектах, где требуется частая замена или диагностика реле.

Технические характеристики

• Количество контактов: 5 - соответствует стандартному расположению выводов реле PM slim 23/1 (катушка, нормально открытые и закрытые контакты)
• Тип подключения: пружинный зажим (Push-in) - позволяет вставлять провода без инструментов, фиксируя их механическим усилием пружины
• Способ монтажа: крепление на DIN-рейку 35 мм - совместим с любыми стандартными рейками в щитах
• Поддерживаемые материалы проводов: медь и алюминий - можно использовать как одножильные, так и многожильные провода с зачисткой до 8–10 мм
• Максимальная площадь сечения провода: до 2,5 мм2 (по стандарту для данного класса разъемов)

Совместимость и монтаж

Разъем для реле РM slim 23/1 Push-in совместим исключительно с реле серии PM slim 23/1 от EKF и аналогичными по габаритам моделями. Установка происходит просто: разъем фиксируется на DIN-рейке щелчком, после чего реле вставляется сверху до упора - слышен характерный щелчок фиксации. Для подключения проводов: зачищенный конец вводится в клемму до упора, пружина автоматически зажимает жилу. Отсоединение - нажатием на рычажок клеммы и вытягиванием провода.

Безопасность и стандарты

Разъем для реле РM slim 23/1 Push-in соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1 для вспомогательных устройств. Конструкция выполнена из самозатухающего поликарбоната, обеспечивающего высокую термостойкость и электроизоляцию. Напряжение изоляции - до 690 В, рабочее напряжение - до 400 В переменного тока.

Преимущества

• Быстрая замена реле - не требует отключения и переподключения проводов
• Удобство монтажа - пружинный зажим исключает необходимость в отвертках
• Надежная фиксация - контакт сохраняет плотность даже при вибрациях
• Индикация состояния - есть визуальный контроль положения реле в разъеме
• Защита от неверной установки - форма штырьков предотвращает вставку реле в неправильном направлении

Ограничения применения

• Не подходит для реле других серий (например, PM slim 11/1 или PM slim 23/2)
• Не рекомендован для проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта
• Не предназначены для постоянного погружения в жидкости или работы во взрывоопасных средах
• Запрещено применять с проводами, имеющими поврежденную изоляцию или оголенные жилы длиннее 10 мм

Примеры использования

• Автоматизация производства: управление двигателями через PLC с использованием нескольких промежуточных реле
• Системы освещения: распределение сигнала от одного выключателя на несколько групп светильников
• ЖКХ и энергообъекты: релейные схемы защиты насосов и компрессоров
• Аварийные системы: резервирование цепей питания с возможностью быстрой замены реле при отказе

Практические советы

• Перед вставкой провода обязательно зачищайте его на 8–10 мм - меньше не зафиксируется, больше может вызвать замыкание между клеммами
• Проверяйте плотность фиксации реле: оно должно «щелкнуть» и не болтаться
• При работе с алюминиевыми проводами используйте специальные пасты для предотвращения окисления
• Не затягивайте провода силой - пружинный зажим работает без инструментов; лишнее давление повредит механизм
• При замене реле всегда отключайте питание - хотя разъем и не требует отключения проводов, работа под напряжением опасна
