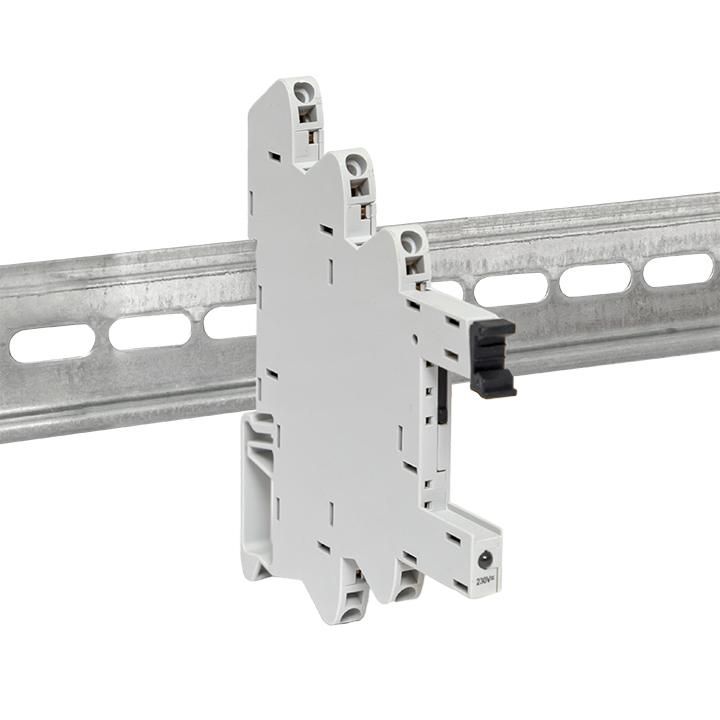

Разъем для реле РM slim 23/1 Push-in 230VАС/60VDC AVERES EKF rms-23-1-push60-230

Разъем для реле РM slim 23/1 с пружинным зажимом 230ВАС/60ВДЦ на DIN-рейку 5-штырьковый от EKF - это надежный соединительный элемент для установки промежуточных реле на стандартную DIN-рейку. Разъем совместим с реле серии Averes и обеспечивает быстрый и безопасный монтаж без инструментов.

Назначение и область применения

Разъем для реле РM slim 23/1 с пружинным зажимом 230ВАС/60ВДЦ на DIN-рейку 5-штырьковый используется для фиксации и электрического подключения промежуточного реле на монтажной рейке. Он позволяет легко заменить реле без перепайки или переподключения проводов. Применяется в системах автоматизации, управления оборудованием, панелях распределения энергии, где требуется частая замена или модификация управляющих цепей.

Технические характеристики

• Количество контактов: 5
• Тип подключения: пружинный зажим (Push-in)
• Максимальное рабочее напряжение: 230 В АС / 60 В DC
• Способ монтажа: крепление на DIN-рейку 35 мм
• Совместим с реле серии Averes
• Поддерживает подключение медных и алюминиевых проводов

Совместимость и монтаж

Разъем для реле РM slim 23/1 с пружинным зажимом 230ВАС/60ВДЦ на DIN-рейку 5-штырьковый совместим только с реле РM slim 23/1 из серии Averes. Установка происходит путем защелкивания на DIN-рейку 35 мм - никаких болтов или крепежа не требуется. Для подключения провода достаточно вставить его до упора в клемму; пружинный механизм автоматически фиксирует жилу. Отсоединение - нажатием на рычаг зажима.

Безопасность и стандарты

Разъем соответствует требованиям безопасности для устройств низкого напряжения. Напряжение 230 В АС и 60 В DC рассчитано на работу в типовых промышленных условиях. Материалы корпуса - самозатухающий поликарбонат, обеспечивающий устойчивость к нагреву и механическим повреждениям.

Преимущества

• Быстрая замена реле - не требует отключения всей цепи
• Отсутствие необходимости в инструментах для подключения
• Уменьшение времени на обслуживание и диагностику
• Стабильный контакт благодаря пружинному зажиму - исключает ослабление соединения
• Поддержка алюминиевых и медных проводов - универсальное решение

Ограничения применения

Разъем для реле РM slim 23/1 с пружинным зажимом 230ВАС/60ВДЦ на DIN-рейку 5-штырьковый нельзя использовать с другими сериями реле - даже если они имеют аналогичный внешний вид. Не рекомендуется применять в средах с постоянными вибрациями без дополнительной фиксации. Максимальная площадь сечения провода - 2,5 мм2. Подключение проводов большего сечения невозможно.

Примеры использования

• Управление двигателями на конвейерах через промежуточные реле
• Распределение сигнала от PLC к нескольким исполнительным устройствам
• Автоматические системы освещения и вентиляции в промышленных помещениях
• Щиты управления насосными станциями и HVAC-системами

Практические советы

• Перед подключением убедитесь, что провод зачищен на 8–10 мм - недостаточная длина снижает надежность контакта
• Не используйте многожильные провода без наконечника - они могут деформироваться и вызвать плохой контакт
• Проверьте соответствие типа реле: разъем работает только с РM slim 23/1, другие модели не подходят
• При использовании в высоковлажных средах регулярно проверяйте состояние клемм - окисление может возникнуть на алюминиевых проводах
• Избегайте перегрузки по току - максимальный ток определяется реле, а не разъемом. Уточняйте параметры реле серии Averes перед сборкой
