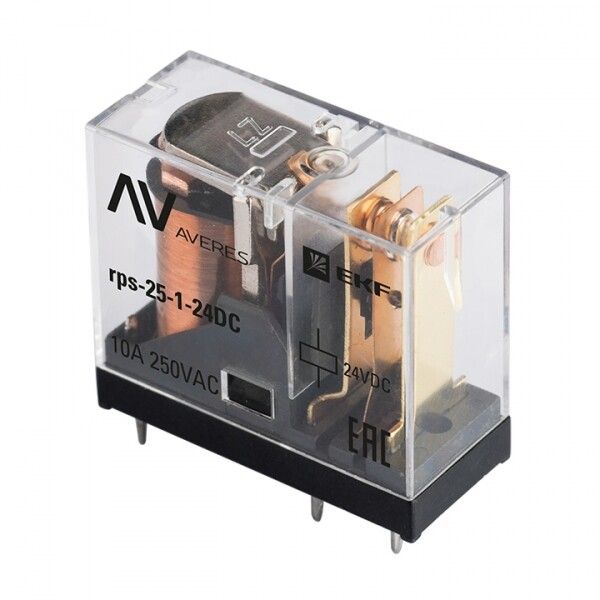

Реле промежуточные РП slim 25/1 10A 24В DC EKF AVERES | rps-25-1-24DC

Реле промежуточное РП slim 25/1 10A 24В DC от бренда EKF серии Averes предназначено для управления нагрузками постоянного тока до 10 А в автоматических системах. Компактное исполнение и возможность монтажа на DIN-рейку делают его удобным решением для сборки распределительных щитов.

Назначение и область применения

Реле промежуточное РП slim 25/1 10A 24В DC используется для передачи сигнала между слаботочными цепями управления (например, PLC, датчики, кнопки) и силовыми цепями. Подходит для работы в системах автоматизации: управление двигателями, освещением, клапанами, конвейерами, станками. Применяется там, где требуется изолированное переключение цепей с использованием постоянного напряжения 24 В.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки управления: 24 В
• Номинальный ток контактов: 10 А
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Количество переключающих контактов: 1 пара (1NO + 1NC - один нормально открытый и один нормально замкнутый)
• Тип подключения: плоский штекерный разъем
• Съемные клеммы: да - позволяют легко отключить провода без демонтажа реле
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, но не от воды
• Поляризация: свободная - можно подключать к катушке любую полярность (+/-)
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Реле промежуточное РП slim 25/1 10A 24В DC устанавливается на стандартную DIN-рейку шириной 35 мм. Для быстрого подключения и отключения рекомендуются модульные разъемы серии РМ-22 и РМ-25 - они совместимы с этим типом реле. Клеммы съемные, что позволяет менять реле без отсоединения проводов. Подключение возможно как медными, так и алюминиевыми проводами. Убедитесь, что сечение провода соответствует требованиям разъема - обычно 0,2–2,5 мм2.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств низкого напряжения. Защита IP40 обеспечивает безопасную работу внутри закрытых щитов, защищенных от внешней среды. Не предназначен для установки во влажных, пыльных или наружных условиях. Работает в температурном диапазоне, указанном производителем - проверьте документацию на конкретную модель.

Преимущества

• Компактный корпус - экономит место в щите
• Съемные клеммы - ускоряют обслуживание и замену
• Поддержка двух типов проводов (медь и алюминий) - гибкость при монтаже
• Свободная полярность катушки - не требует соблюдения направления подключения
• Универсальная совместимость с разъемами РМ-22/РМ-25 - стандартизированный интерфейс

Ограничения применения

• Не применяется в цепях переменного тока - работает только с постоянным напряжением 24 В
• Защита IP40 не допускает воздействия воды, пыли высоких уровней - нельзя использовать вне щита
• Один набор контактов - не подходит для задач, требующих нескольких независимых каналов
• Нет индикации состояния - невозможно визуально определить, включен ли контакт

Примеры использования

• Управление пневматическим клапаном через PLC с выходом 24 В DC
• Переключение световой сигнализации на конвейере
• Интерфейс между контроллером и стартером двигателя
• Автоматическое отключение насоса при достижении уровня

Практические советы

• При монтаже используйте разъемы РМ-22 или РМ-25 - они обеспечивают надежный контакт и упрощают сервис
• Проверяйте соответствие сечения провода и типа материала (медь/алюминий) - особенно важно при соединении с алюминием
• Не перегружайте контакты - максимальный ток 10 А; для более мощных нагрузок используйте контактор
• При установке в щит с высокой плотностью компонентов учтите габариты реле - оно занимает одну модульную единицу (18 мм)
• При замене реле РП slim 25/1 10A 24В DC - сохраняйте подключение к разъему, чтобы не перепутывать провода
