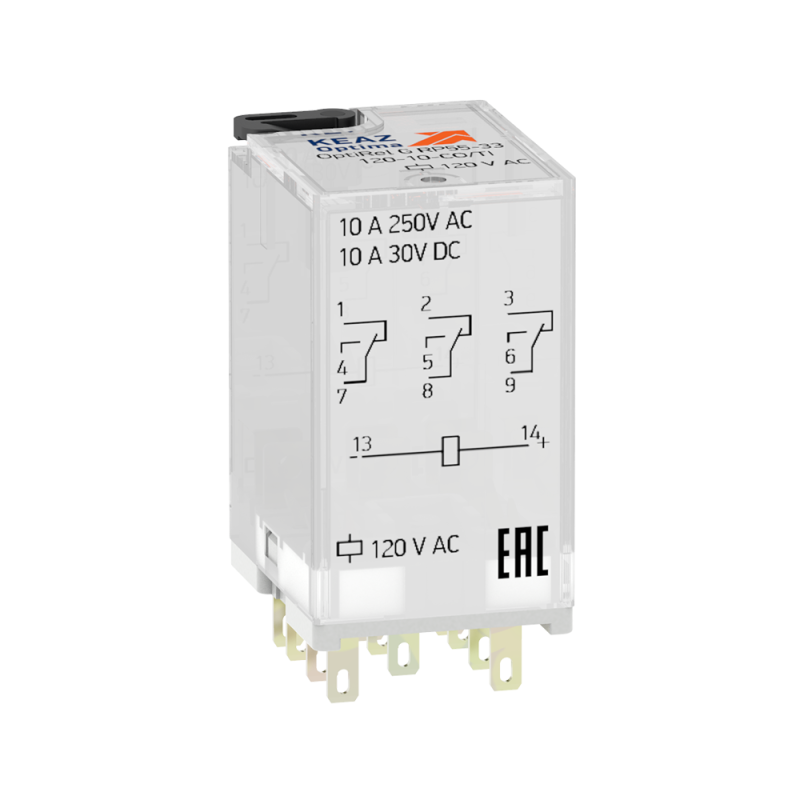

Реле промежуточное OptiRel G RP55-33-24D-10-CO/LD| 281092 | КЭАЗ

Реле промежуточное RP55-33-24D-10-CO/LD от КЭАЗ - это универсальное устройство серии OptiRel G для коммутации слаботочных управляющих сигналов в силовые цепи до 10 А. Применяется в системах автоматизации, где требуется гальваническая развязка и надёжное переключение при постоянном напряжении 24 В.

Назначение и область применения

Реле промежуточное RP55-33-24D-10-CO/LD используется для передачи сигнала от контроллеров, датчиков или кнопок к нагрузкам большей мощности - таким как контакторы, двигатели, светильники или клапаны. Подходит для промышленных автоматизированных систем: станков, конвейеров, систем вентиляции, линий упаковки. Обеспечивает безопасную изоляцию между управляющей цепью (24 В DC) и силовой нагрузкой (до 10 А).

Технические характеристики

• Напряжение питания цепи управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 3 (нормально разомкнутых - NO)
• Тип управления: моностабильное (при снятии напряжения - возвращается в исходное состояние)
• Тип подключения: винтовые зажимы для проводов
• Поляризация: обязательна определённая полярность подключения (+ и −)
• Степень защиты: IP00 (без внешней защиты - требует установки в корпус или щит)
• Контакты: сплав серебро-никель (AgNi) - устойчивы к дуговым нагрузкам
• Индикация: встроенный светодиод показывает включённое состояние
• Защита: встроенный обратный диод предотвращает скачки напряжения при отключении катушки

Совместимость и монтаж

Реле промежуточное RP55-33-24D-10-CO/LD - втычное, предназначено для установки в розетку RR94. Без розетки монтаж невозможен. Для фиксации реле в розетке необходим дополнительный фиксатор - он продается отдельно. Установка выполняется на DIN-рейку через розетку. Подключение проводов осуществляется винтовыми зажимами: управление - на выводы катушки, нагрузка - на три пары контактов. Не забудьте соблюдать полярность: + и − на входе управления должны соответствовать маркировке.

Безопасность и стандарты

Реле соответствует требованиям к промышленным устройствам серии OptiRel G. Наличие встроенного обратного диода защищает управляющие устройства (например, PLC) от обратной ЭДС. Отсутствие степени защиты IP00 означает, что реле нельзя использовать в открытой среде - обязательно помещать в закрытый шкаф или корпус. Индикация светодиодом позволяет оперативно диагностировать работу без тестера.

Преимущества

• Высокая надёжность контактов AgNi - подходят для частых включений и индуктивных нагрузок
• Встроенные элементы защиты (диод) снижают риск повреждения управляющего оборудования
• Индикация состояния - ускоряет поиск неисправностей
• Широкая совместимость с розетками RR94 - легко заменить при выходе из строя
• Гальваническая развязка - защищает чувствительную электронику от помех и высоких напряжений

Ограничения применения

• Не работает при переменном токе - только 24 В постоянного тока
• IP00 - запрещено использование вне герметичных шкафов, в условиях пыли, влаги или механических воздействий
• Требуется обязательная розетка RR94 и фиксатор - не является самостоятельным устройством
• Нет встроенной защиты от импульсных перенапряжений - при работе с высокими индуктивными нагрузками рекомендуется установка дополнительного модуля защиты
• Запрещено менять местами выводы управления - нарушение полярности может вывести из строя внутренний диод

Примеры использования

• Управление двигателем насоса через PLC с выходом 24 В DC
• Переключение светового сигнала на конвейере по команде с датчика
• Активация пневматического клапана в системе автоматической сборки
• Разрыв цепи питания нагревателя при аварийной остановке

Практические советы

• Выбирайте розетку RR94 того же производителя - гарантирует точное соответствие посадочного размера и контактов
• При монтаже используйте фиксатор - без него реле может выпасть при вибрации
• Подключайте провода плотно, но без перегрузки зажимов - максимальное сечение провода указано в документации RR94
• Проверяйте полярность перед первым включением - неверное подключение катушки приведёт к отказу индикации и возможному пробою диода
• При замене - отключите питание! Реле не рассчитано на горячую замену
• Для условий с высокими импульсными нагрузками (электромагниты, реле) добавьте модуль защиты типа MOF
