Реле промежуточное РП 25/4 10А 24В DС EKF PROxima | rp-25-4-24-DC

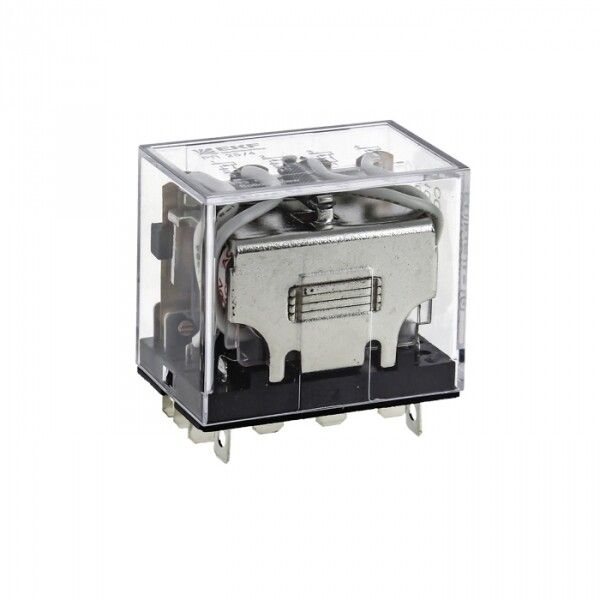

Реле промежуточное РП 25/4 10А 24В DC от EKF предназначено для управления нагрузками в слаботочных цепях постоянного тока, обеспечивая надёжную изоляцию между управляющим сигналом и силовой цепью. Это устройство применяется в системах автоматизации, где требуется распределение сигнала от одного контроллера к нескольким потребителям.

Назначение и область применения

Реле промежуточное РП 25/4 10А 24В DC используется для коммутации цепей постоянного тока напряжением до 24 В и током до 10 А. Оно служит промежуточным звеном между слаботочным управляющим устройством (например, PLC, микроконтроллером) и силовыми нагрузками - электромагнитами, маломощными двигателями, световыми индикаторами, клапанами. Подходит для установки в щитах автоматики, на станках, конвейерах, системах вентиляции и других промышленных объектах.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки управления: 24 В
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 4 (2 пары)
• Тип контактов: двойной - 1 нормально замкнутый (НЗ) и 1 нормально разомкнутый (НО) на каждую пару
• Тип управления: моностабильное (возврат в исходное состояние после снятия питания)
• Подключение: плоский штекерный разъем
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Рабочая температура: от 0 до +40 C
• Поляризация: свободная - можно подключать катушку любым полюсом
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Соответствие стандарту: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Реле промежуточное РП 25/4 10А 24В DC имеет втычной способ монтажа и совместимо с модульными разъемами РМ-25. Для фиксации на DIN-рейке шириной 35 мм необходимо использовать соответствующий разъем. Клеммы съемные - позволяют легко отсоединить провода перед демонтажом реле, не трогая проводку. Разъемы обеспечивают быстрый и безопасный сервис. Устройство также может быть закреплено на монтажной панели через крепёжные отверстия в основании, если разъем не установлен.

Безопасность и стандарты

Реле промежуточное РП 25/4 10А 24В DC соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1), что гарантирует соответствие европейским стандартам безопасности для коммутационных аппаратов. Серебросодержащие контакты снижают риск сваривания и повышают долговечность при переключении. IP20 защищает от случайного прикосновения к токоведущим частям, но не предназначен для работы во влажной среде или на улице.

Преимущества

• Высокая коммутационная способность - 10 А позволяет управлять мощными нагрузками без дополнительных контакторов
• Серебросодержащие контакты - продлевают срок службы при частых включениях
• Съемные клеммы - упрощают обслуживание и замену
• Малые габариты - экономят место в щите по сравнению с аналогами
• Свободная поляризация - не требует соблюдения полярности при подключении катушки
• Поддержка двух типов монтажа - на DIN-рейке и на панели

Ограничения применения

• Не допускается использование в условиях повышенной влажности, запыленности или на открытом воздухе - степень защиты IP20 недостаточна
• Рабочая температура ограничена диапазоном от 0 до +40 C - не подходит для неотапливаемых помещений зимой
• Не предназначено для коммутации переменного тока - работает только с постоянным током 24 В
• Максимальное сечение кабеля 2,5 мм2 - нельзя подключать более толстые провода без переходника

Примеры использования

• Управление несколькими электромагнитными клапанами от одного выхода ПЛК
• Переключение режимов работы конвейера (быстрая/медленная скорость)
• Индикация состояния системы через лампы или светодиоды
• Расширение количества выходов в системе автоматизации при ограниченном числе портов контроллера

Практические советы

• При использовании с разъемом РМ-25 проверьте, чтобы он был правильно зафиксирован на DIN-рейке - плохой контакт вызывает нагрев и отказы
• Обязательно используйте предохранители в цепи нагрузки - даже при 10 А возможны аварийные токи
• При подключении кабелей не затягивайте клеммы слишком сильно - это может повредить пластиковую часть разъема
• Для длительной работы вблизи тепловыделяющих элементов (трансформаторов, преобразователей) предусмотрите дополнительное охлаждение - превышение температуры снизит срок службы
• При замене реле промежуточное РП 25/4 10А 24В DC всегда отключайте питание - даже при выключенном управлении контакты могут находиться под напряжением
