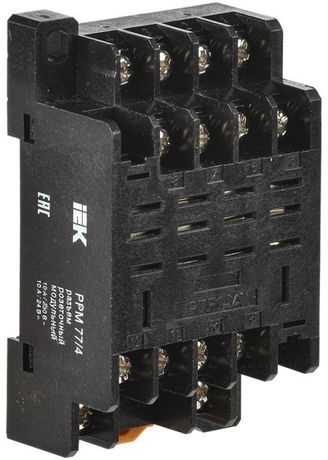

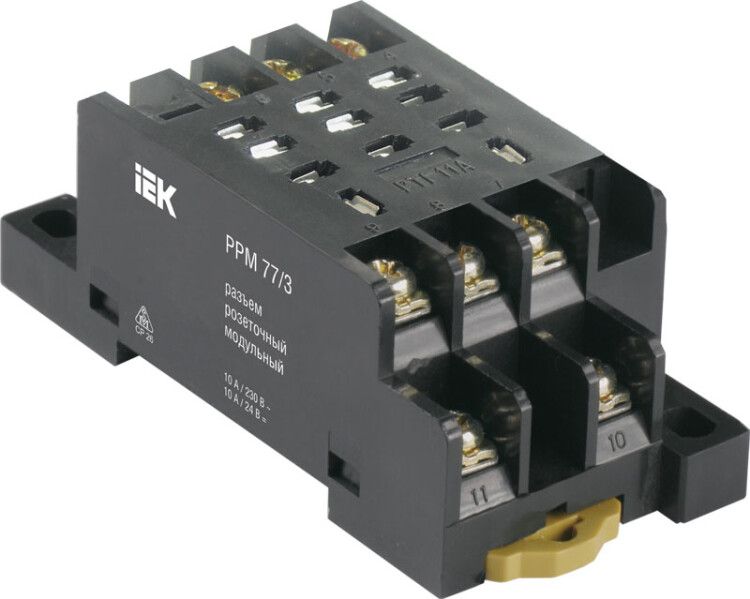

Разъем модульный РРМ77/4(PTF14A) для РЭК77/4(LY4) IEK RRP10D-RRM-4

Разъем модульный РРМ77/4(PTF14A) для РЭК77/4(LY4) предназначен для быстрого подключения и замены промежуточного реле в системах автоматизации. Этот компонент совместим с реле серии РЭК77/4 и обеспечивает надежную фиксацию на DIN-рейке, снижая время обслуживания. Бренд IEK (ИЭК) предлагает этот разъем как часть проверенной линейки устройств для промышленного контроля.

Назначение и область применения

Разъем модульный РРМ77/4(PTF14A) используется исключительно для установки промежуточных реле РЭК77/4(LY4). Он служит переходным интерфейсом между силовой цепью и управляемым оборудованием, позволяя легко менять реле без перепайки или переподключения проводов. Применяется в панелях управления станков, конвейеров, систем освещения и других устройствах, где требуется частая замена или диагностика реле.

Технические характеристики

• Количество контактов: 14 - соответствует количеству выходов реле РЭК77/4, включая катушку и группы контактов;
• Номинальное напряжение: 230 В - рассчитан на работу с сетями переменного и постоянного тока;
• Номинальный ток: 10 А - допустимый ток через каждый контакт; не рекомендовано использовать для нагрузок выше этого значения;
• Тип напряжения управления: AC/DC - работает как с переменным, так и с постоянным током управления;
• Сечение провода: 0,75–2,5 мм2 - подходят медные жилы указанного диаметра, зачищенные на 6–8 мм;
• Способ монтажа: DIN-рейка 35 мм - фиксируется стандартным щелчком, без инструментов;
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение, требуют периодической затяжки;
• Частота: 50/60 Гц - совместим с сетями России и Европы;
• Диапазон рабочих температур: от –45 до +40 C - выдерживает холодные условия складов и теплые помещения;
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от пыли и влаги - устанавливается внутри шкафа;
• Механическая износостойкость: 10 млн циклов - гарантирует долгий срок службы даже при частых операциях подключения/отключения;
• Климатическое исполнение: У2.1 - умеренно-теплый климат с контролируемой влажностью;
• Нормативный документ: ГОСТ Р 50030.5.1 - соответствие требованиям к аппаратам управления и коммутационным устройствам.

Совместимость и монтаж

Разъем РРМ77/4(PTF14A) совместим **только** с реле РЭК77/4(LY4) и аналогичными моделями серии РЭК77. Нельзя использовать с другими типами реле, включая РЭК78 - они имеют другую раскладку контактов. Монтаж выполняется на стандартную DIN-рейку 35 мм: достаточно вставить разъем сверху и зафиксировать щелчком. Подключение проводов осуществляется через винтовые зажимы - необходимо соблюдать усилие затяжки, чтобы не повредить пластиковую основу. После установки реле просто вставляется в разъем до характерного щелчка - никаких дополнительных действий не требуется.

Безопасность и стандарты

Разъем выполнен в соответствии с ГОСТ Р 50030.5.1, что подтверждает безопасность работы в промышленных условиях. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, однако не защищает от попадания воды, пыли или химических веществ. Для работы в сырых или запыленных средах необходима герметизация корпуса шкафа. Серебросодержащие контакты в реле снижают риск нагрева и окисления, увеличивая надежность коммутации.

Преимущества

• Замена реле занимает менее 30 секунд - не нужна перепайка или переоборудование цепей;
• Фиксация на DIN-рейке позволяет быстро перемещать или демонтировать устройство;
• Винтовые зажимы обеспечивают надежный контакт даже при вибрациях;
• Высокая механическая износостойкость - разъем прослужит десятки лет при регулярном использовании;
• Поддержка AC/DC - универсальное решение для различных систем управления.

Ограничения применения

• Не для открытых площадок - степень защиты IP20 требует установки внутри закрытого электрошкафа;
• Не совместим с реле других серий - использование с РЭК78, КМ или другие модели невозможно;
• Не предназначен для высокочастотных импульсов - оптимизирован для стандартной сети 50/60 Гц;
• Максимальная мощность нагрузки - 2300 ВА (при 10 А × 230 В); превышение вызывает перегрев и отказ контактов;
• Не следует применять в средах с повышенной коррозией - материалы не покрыты антикоррозийными слоями.

Примеры использования

• Автоматические линии производства - замена реле после аварийного отключения;
• Системы управления лифтами и эскалаторами - удобство сервисного обслуживания;
• Щитовые комнаты на заводах - стандартизированный способ сборки панелей;
• Объекты ЖКХ - управление насосами, вентиляцией, световым оборудованием.

Практические советы

• Перед установкой всегда отключите питание - даже при отключенном реле на разъеме может сохраняться потенциал;
• Проверьте сечение проводов: слишком толстые жилы (более 2,5 мм2) не войдут в зажим, слишком тонкие - плохо фиксируются;
• После первого включения протяните винты еще раз - первоначальная усадка проводника возможна;
• При ремонте используйте оригинальные реле РЭК77/4(LY4): нестандартные аналоги могут иметь неверную геометрию контактов;
• Настройка системы: разъем не имеет индикации состояния - для контроля работоспособности реле используйте внешние сигнализаторы.
