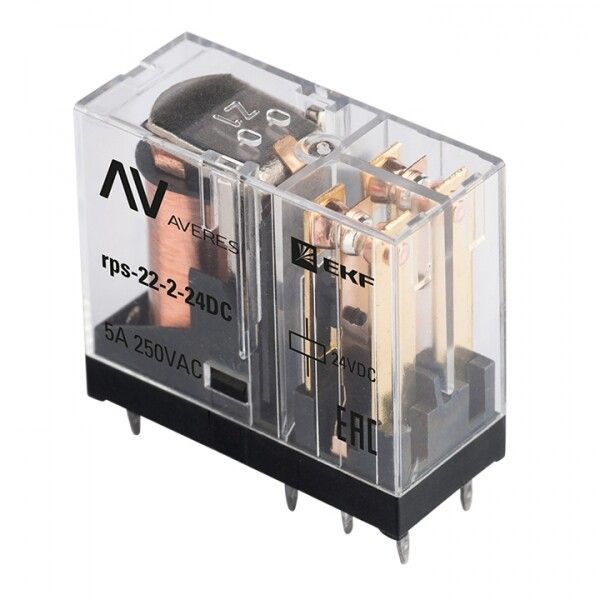

Реле промежуточное РП slim 22/2 5A 24В DC AVERES | rps-22-2-24DC EKF

Реле промежуточное РП slim 22/2 5А 24В DC от бренда EKF серии Averes - это компактное устройство для управления нагрузками до 5 А в цепях постоянного тока. Подходит для установки на DIN-рейку и применяется в системах автоматизации, панелях управления и промышленных контроллерах.

Назначение и область применения

Реле промежуточное РП slim 22/2 5А 24В DC используется для передачи сигнала между слаботочными управляющими цепями (например, PLC, датчиками, кнопками) и силовыми нагрузками. Обеспечивает гальваническую развязку, защищает чувствительную электронику от высоких токов и помех. Применяется в системах управления станками, конвейерами, освещением, HVAC и других устройствах с логическим управлением.

Технические характеристики

• Напряжение катушки управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 2 (двойной контакт - один нормально разомкнутый и один нормально замкнутый)
• Тип управления: моностабильное (возврат в исходное состояние после снятия питания)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Тип подключения: плоский штекерный разъем
• Съемные клеммы: да - позволяют отключить реле без демонтажа всей платформы
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Количество НО контактов: 0 - контакты не имеют функции “нормально открытых” только; каждый из двух контактов является двойным (НО + НЗ)

Совместимость и монтаж

Реле промежуточное РП slim 22/2 5А 24В DC совместимо с DIN-рейкой стандарта EN 60715. Для удобства монтажа и быстрого обслуживания используются съемные штекерные клеммы. Каждый контакт имеет два выхода - для подключения входящего и исходящего провода. Разъемы совпадают с модулями РМ-22 и РМ-25, что позволяет легко менять реле без перепайки проводов. Подключение возможно как медными, так и алюминиевыми проводами - важно соблюдать рекомендованное сечение (обычно до 2,5 мм2).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP40 обеспечивает безопасную работу внутри распределительных щитов, где нет воздействия влаги или пыли. Отсутствие герметичной защиты делает реле непригодным для установки во влажных или запыленных средах вне корпуса.

Преимущества

• Компактный форм-фактор - занимает мало места на DIN-рейке
• Съемные клеммы - ускоряют замену и снижают риск повреждения проводов
• Поддержка алюминиевых и медных проводов - универсальность в подключении
• Свободная полярность катушки - не требует точного соблюдения полярности при подключении 24 В DC
• Высокая надежность механических контактов - рассчитано на долгий срок службы в условиях частых переключений

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, пыли или внешнего воздействия - IP40 не защищает от брызг и пыли
• Максимальный ток 5 А - нельзя использовать для управления мощными нагревательными элементами, двигателями свыше 1,1 кВт
• Только постоянный ток 24 В - несовместимо с переменным напряжением
• Отсутствуют встроенные фильтры или защита от импульсных помех - при работе рядом с частотниками или сварочным оборудованием требуется дополнительная экранировка

Примеры использования

• Управление световой индикацией через PLC
• Переключение режимов работы насоса в системе водоснабжения
• Разрыв цепи питания соленоидного клапана по сигналу с терморегулятора
• Логическое управление пускателями в панелях автоматики

Практические советы

• При подключении используйте провода сечением 0,5–2,5 мм2 - слишком тонкие провода могут перегреваться, толстые - плохо фиксируются в клеммах
• Проверьте соответствие напряжения катушки - подача 12 В или 48 В может привести к отказу или повреждению реле
• При использовании нескольких реле на одной рейке оставляйте минимальный зазор 5 мм между ними для лучшего теплоотвода
• При необходимости замены - отсоедините питание, выньте реле из разъема, затем подключите новое - не дергайте за провода
• Для контроля состояния контактов используйте тестер - при наличии окисления или подгорания контактов замена обязательна даже при сохранении работоспособности
