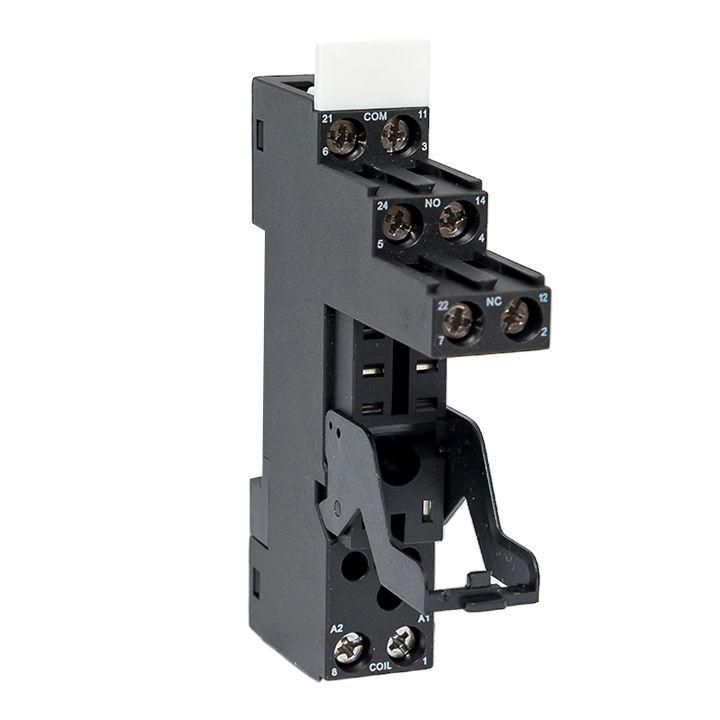

Разъем для реле PM5 22/2 AVERES, 11 пинов, 300 В EKF rm5-22-2

Разъем для реле РM5 22/2 от EKF - это компактный модульный разъем серии Averes, предназначенный для надежного подключения промежуточных реле на DIN-рейке. Он обеспечивает устойчивое винтовое соединение для 11 контактов и используется в автоматических системах управления, где важна долговечность и простота обслуживания.

Назначение и область применения

Разъем для реле РM5 22/2 предназначен для установки на DIN-рейку 35 мм и фиксации промежуточных реле серии PM5. Он служит переходным элементом между реле и внешней проводкой, позволяя легко менять реле без перепайки или переподключения проводов. Подходит для применений в панелях управления, промышленных контроллерах, системах автономного регулирования и автоматизации технологического оборудования.

Технические характеристики

• Количество контактов: 11 - обеспечивают подключение катушки реле и всех переключающих контактов (НО, НЗ, коммутируемые цепи)
• Способ монтажа: крепление на DIN-рейку 35 мм - совместим с стандартными рейками GOST/Rail 35
• Тип подключения: винтовое - требует отвертки для затяжки, надежно фиксирует жилы до 2,5 мм2
• Серия: Averes - промышленная серия от EKF, рассчитанная на длительную работу в условиях вибраций и колебаний температур

Совместимость и монтаж

Разъем для реле РM5 22/2 совместим только с реле серии PM5. Установка выполняется путем защелкивания корпуса на DIN-рейку - достаточно плотно прижать до щелчка. После этого реле вставляется сверху в разъем, контакты автоматически соединяются с контактными площадками внутри. Для подключения проводов используйте отвертку: ослабьте винт, введите жилу до упора, затем затяните. Не допускайте перегибов изолирующей оболочки - это снижает надежность соединения.

Безопасность и стандарты

Разъем для реле РM5 22/2 соответствует требованиям IEC 60947-5-1 и ГОСТ Р МЭК 60947-5-1. Конструкция выполнена из самозатухающего термопластика, устойчивого к нагреву при работе реле. Контакты покрыты никелем - повышает срок службы и уменьшает окисление. Применяется в электроустановках напряжением до 500 В переменного тока и 250 В постоянного тока.

Преимущества

• Удобство замены реле - не требуется отключать всю цепь, достаточно вытащить и вставить новое устройство
• Стандартный форм-фактор - совместим с большинством шкафов и распределительных щитов
• Высокая механическая прочность - корпус выдерживает многократные вставки/извлечения
• Четкая маркировка контактов - позволяет быстро определить назначение каждого вывода

Ограничения применения

• Не подходит для реле других серий - даже аналогичных по числу контактов
• Не рекомендован для частых вибрационных нагрузок выше 10g - возможен отказ контактов
• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Не использовать с проводами более 2,5 мм2 - риск перегрева и плохого контакта

Примеры использования

• Автоматизация конвейеров - управление пускателями через промежуточные реле
• Щиты управления насосными станциями - логика включения/выключения по сигналам датчиков
• Системы теплоснабжения - управление клапанами и вентиляторами
• Аппараты контроля качества - сигнализация и переключение режимов

Практические советы

• Перед монтажом проверьте соответствие типа реле - только PM5, другие модели не войдут
• Используйте одножильные медные провода - многожильные требуют наконечников
• При сборке щита оставляйте минимум 10 мм свободного места вокруг разъема - для доступа отверткой
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно в условиях высокой влажности
• Разъем РM5 22/2 от EKF можно заменить на аналоги с таким же номером - но не на разъемы Push-In, они имеют другую внутреннюю конструкцию
