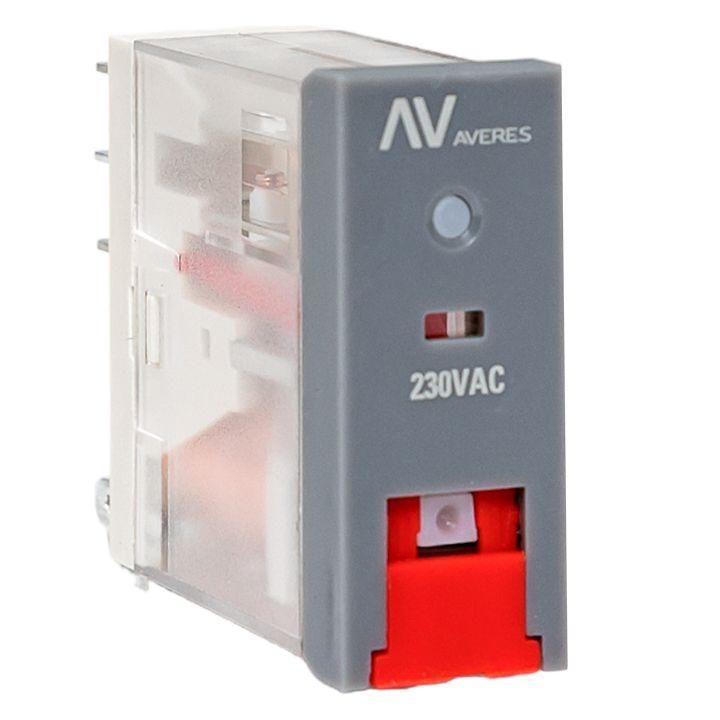

Реле промежуточное с кнопкой и мех. Индикацией RPAt 22/2 8A 230В AC AVERES - rpat-22-2-230AC EKF

Реле промежуточное с кнопкой и механической индикацией RPAt 22/2 8А 230В AC от EKF - это комбинированное устройство для управления нагрузками в цепях переменного тока, сочетающее функции переключения, визуальной индикации состояния и удобного ручного управления. Артикул rpat-22-2-230ac подходит для систем автоматизации, где требуется контроль и диагностика работы через физическую кнопку и светодиод.

Назначение и область применения

Реле промежуточное RPAt 22/2 8А 230В AC используется для гальванической развязки между слаботочными цепями управления и силовыми цепями. Оно принимает сигнал от контроллера, PLC или другого управляющего устройства и передаёт его на исполнительные элементы - контакторы, двигатели, клапаны, освещение. Благодаря наличию кнопки и индикатора, устройство удобно применять при тестировании, обслуживании и аварийном отключении. Подходит для установки в щитах управления станков, конвейеров, систем вентиляции и других промышленных объектов.

Технические характеристики

• Тип тока: переменный (AC) - работает от сети 230 В
• Номинальный ток контактов: 8 А - способно коммутировать нагрузки до 1840 Вт (при 230 В)
• Количество переключающих контактов: 2 (два двойных контакта - один нормально замкнутый и один нормально разомкнутый)
• Тип переключения: моностабильный - возвращается в исходное состояние после снятия сигнала с катушки
• Питание катушки: 230 В AC - совместимо с сетью бытового и промышленного переменного тока
• Светодиодный индикатор: есть - показывает активное состояние реле (горит при включенном управлении)
• Степень защиты: IP40 - защищено от предметов больше 1 мм, но не от воды и пыли
• Способ монтажа: втычной - устанавливается на DIN-рейку через съёмный разъем
• Подключение: плоский штекерный разъем - обеспечивает быстрый монтаж и демонтаж
• Съёмные клеммы: да - позволяют отсоединить реле без откручивания проводов
• Поляризация: свободная - можно подключать клеммы катушки без соблюдения полярности

Совместимость и монтаж

Реле RPAt 22/2 8А 230В AC монтируется на стандартную 35-мм DIN-рейку с использованием разъёмов серии RM4 или RM5, указанных производителем. Установка происходит путём вставки основания в разъём до щелчка. Клеммы для подключения проводов находятся на самом разъёме - они остаются на рейке даже при извлечении реле. Это позволяет менять устройство без переподключения проводов. Для подключения используйте провода с жилами до 2,5 мм2. Обязательно проверьте соответствие типа разъёма (RM4/RM5) - другие типы не подходят.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса IEC 60947-5-1. IP40 обеспечивает защиту от доступа к токоведущим частям случайным предметам, но не защищает от влаги - не устанавливайте в сырых помещениях или на улице. Максимальная рабочая температура - +40 C; при более высоких температурах возможна снижение долговечности. Индикатор и кнопка не имеют взрывозащиты - не используются во взрывоопасных средах.

Преимущества

• Интегрированная кнопка позволяет вручную включить/выключить реле без внешнего сигнала - удобно для диагностики
• Светодиодная индикация наглядно показывает текущее состояние - легко определить, получает ли реле управляющий сигнал
• Съёмные клеммы и втычной монтаж ускоряют замену и сервисное обслуживание
• Два переключающих контакта позволяют управлять двумя цепями одновременно - экономит место в щите
• Свободная поляризация катушки упрощает подключение - не нужно следить за "+" и "-"

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +40 C - возможен перегрев и выход из строя
• IP40 не обеспечивает защиту от брызг, пыли и влаги - запрещён монтаж в открытых щитах, на улице или в цехах с высокой запылённостью
• Не рассчитан на работу с постоянным током (DC) - использование на 230 В DC повредит катушку
• Нет НЗ контактов - все два контакта - нормально разомкнутые (NO); нельзя использовать как выключатель “по умолчанию”
• Не поддерживает импульсное управление длительностью менее 10 мс - требует стабильного сигнала

Примеры использования

• Управление световой сигнализацией на станке - кнопка на реле позволяет вручную включить лампу при ремонте
• Передача сигнала от PLC к контактору насоса - реле изолирует чувствительную электронику от мощной нагрузки
• Автоматическое отключение вентилятора при достижении температуры - индикатор покажет, сработало ли реле
• Тестирование цепи управления в щите - кнопка позволяет проверить целостность цепи без подачи сигнала с контроллера

Практические советы

• При монтаже всегда проверяйте, что разъём RM4/RM5 плотно зафиксирован - плохой контакт вызывает перегрев и отказы
• Не затягивайте клеммы слишком сильно - это деформирует пластиковую часть разъёма
• Если индикатор не горит при наличии сигнала - проверьте питание катушки (230 В AC) и целостность соединений
• Для увеличения надёжности рекомендуется использовать реле с запасом по току - 8 А - предельное значение, лучше выбирать нагрузку до 6–7 А
• При замене старого реле - сохраняйте положение разъёма и порядок подключения проводов, чтобы не перепутать контакты
