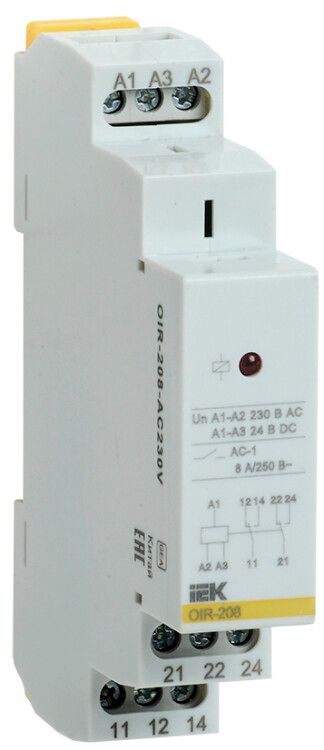

Реле промежуточное OIR 8А 230В AC 2 контакта IEK (ИЭК) OIR-208-AC230V

Реле промежуточное OIR 2 контакта (8 ампер) 230 Вольт AC от ONI (IEK) предназначено для безопасного управления нагрузками в системах автоматизации через гальваническую развязку. Артикул oir-208-ac230v подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Реле промежуточное OIR 2 контакта (8 ампер) 230 Вольт AC используется для передачи управляющих сигналов от слаботочных цепей (например, PLC, кнопок, датчиков) к силовым устройствам - таким как двигатели, нагреватели, световые сигнализаторы. Гальваническая развязка защищает чувствительную электронику от высоких напряжений и помех. Применяется в промышленных щитах, на конвейерах, в системах вентиляции и автоматического освещения.

Технические характеристики

• Номинальное напряжение катушки: 230 В переменного тока (AC)
• Номинальный ток контактов: 8 А (по две независимые группы)
• Тип контактов: одинарные, с принудительно управляемым размыканием
• Управление: моностабильное (возврат в исходное состояние после снятия питания)
• Подключение: винтовые зажимы для проводов до 2,5 мм2
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Рабочий температурный диапазон: от -20 C до +55 C
• Механический ресурс: 10 млн циклов включений/выключений
• Полюсность: определённая - требуется соблюдать правильное подключение фазы и нуля к катушке
• Способ монтажа: крепление на DIN-рейку 35 мм
• Гарантия: 12 месяцев

Совместимость и монтаж

Реле промежуточное OIR 2 контакта (8 ампер) 230 Вольт AC совместимо со всеми стандартными DIN-рейками согласно IEC 60715. Для монтажа достаточно защелкнуть корпус на рейке - никаких инструментов не требуется. Подключение проводов выполняется винтовыми зажимами: затягивайте до упора, но без усилия, чтобы не повредить изоляцию. Убедитесь, что сечение провода не превышает 2,5 мм2. Катушка требует точного подключения к сети 230 В AC - неверная поляризация не вызывает выход из строя, но может препятствовать нормальной работе.

Безопасность и стандарты

Реле соответствует требованиям безопасности для оборудования низкого напряжения. Конструкция обеспечивает надёжную изоляцию между управляющей цепью и контактами. IP20 позволяет использовать устройство только внутри закрытых щитов, где исключены попадание пыли, влаги и случайный доступ к токоведущим частям. Принудительно управляемые контакты гарантируют разрыв цепи даже при сваривании контактов - повышают безопасность в аварийных ситуациях.

Преимущества

• Два независимых контакта позволяют управлять двумя нагрузками или реализовать схемы с резервированием
• Высокая механическая износостойкость - подходит для частых включений (например, в системах регулирования температуры)
• Принудительно управляемые контакты обеспечивают повышенную безопасность в критичных системах
• Фиксированная поляризация снижает риск некорректного подключения при сборке
• Совместимость с продукцией IEK - легко заменить аналогичными моделями в существующих щитах

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - степень защиты IP20 недостаточна
• Запрещено применять в цепях постоянного тока - катушка рассчитана только на 230 В AC
• Не рекомендуется для коммутации индуктивных нагрузок выше 8 А (например, мощных двигателей без дополнительной защиты)
• Требуется соблюдение температурного режима: при температурах ниже -20 C возможно увеличение времени срабатывания

Примеры использования

• Управление насосом в системе водоснабжения по сигналу от датчика уровня
• Включение световой сигнализации при срабатывании аварийной кнопки
• Переключение между основным и резервным источником питания
• Контроль работы вентилятора в шкафу с ЧРП
• Логическое управление несколькими потребителями от одного входного сигнала PLC

Практические советы

• При использовании в цепях с индуктивной нагрузкой (двигатели, реле) обязательно применяйте RC-или TVS-гашение для продления срока службы контактов
• Проверьте соответствие сечения проводов и момента затяжки винтов - плохой контакт вызывает перегрев
• Для удобства обслуживания используйте пробники или тестеры для проверки состояния контактов без демонтажа
• При замене убедитесь, что новый экземпляр имеет тот же артикул oir-208-ac230v - отличаются только типы контактов и напряжения катушки
• Не устанавливайте рядом с источниками тепла - перегрев снижает долговечность и может вызвать самопроизвольное срабатывание
