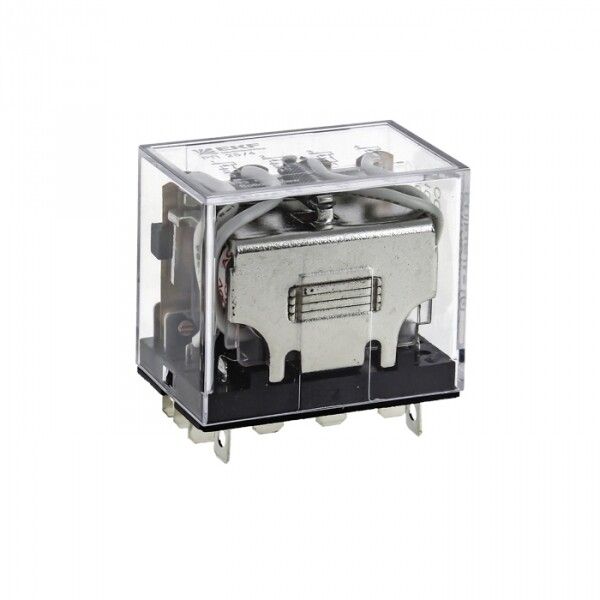

Реле промежуточное РП 25/4 10А 230В АС EKF PROxima | rp-25-4-230

Реле промежуточное РП 25/4 10А 230В АС без розетки от EKF предназначено для управления нагрузками в цепях переменного тока до 10 А. Это надежное устройство из серии РП-25 используется там, где требуется распределить сигнал управления между несколькими потребителями без необходимости установки дополнительных контакторов.

Назначение и область применения

Реле промежуточное РП 25/4 10А 230В АС без розетки применяется для усиления или распределения управляющего сигнала в слаботочных системах автоматизации. Его используют для коммутации нескольких цепей одним входным сигналом - например, при управлении светом, вентиляцией, насосами или станками. Подходит для сборки щитов автоматики, пультов управления и распределительных устройств.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение катушки управления: 230 В
• Коммутируемый ток: 10 А
• Количество переключающих контактов: 4
• Тип контактов: двойной - 1 нормально замкнутый (НО) и 1 нормально разомкнутый (НА) на каждый контакт
• Подключение: плоский штекерный разъем
• Съемные клеммы: да - позволяют легко отсоединять провода без демонтажа реле
• Сечение кабеля: до 2,5 мм2 (для меди и алюминия)
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от 0 до +40 C, допустима повышенная влажность
• Поляризация: свободная - можно подключать катушку любым способом (не имеет полярности)
• Нормативный документ: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Реле промежуточное РП 25/4 10А 230В АС без розетки устанавливается на DIN-рейку шириной 35 мм через совместимые модульные разъемы серии РМ-25. Монтаж втычной - достаточно вставить реле в разъем до щелчка. Разъем обеспечивает быстрое подключение и замену устройства без перепайки проводов. Клеммы съемные - удобны при обслуживании и замене проводов. Для работы необходима внешняя катушка питания 230 В AC - сам реле не содержит внутреннего источника питания.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1), что гарантирует безопасную работу в промышленных условиях. Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания пыли или влаги - поэтому применение допускается только внутри закрытых щитов.

Преимущества

• Высокая надежность благодаря проверенной конструкции серии РП-25
• Съемные клеммы ускоряют обслуживание и снижают риск повреждения проводов
• Поддержка алюминиевых и медных проводов - универсальное решение для старых и новых объектов
• Отсутствие розетки упрощает конструкцию и снижает стоимость
• Свободная полюсность катушки - не требует соблюдения полярности при подключении

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Рабочий диапазон температур ограничен: ниже 0 C и выше +40 C возможны отказы
• Не подходит для высокочастотных переключений - оптимизирован для обычных циклов включения/выключения
• Требуется использование отдельного модульного разъема РМ-25 - само реле не крепится на рейку напрямую

Примеры использования

• Управление несколькими осветительными группами от одного выключателя в административном здании
• Коммутация двигателей малой мощности на конвейерах
• Расширение каналов управления в системах автоматического контроля технологических процессов
• Интерфейс между PLC и силовой частью оборудования

Практические советы

• Выбирайте модульный разъем РМ-25 точно совпадающий по серии - он обеспечит плотный контакт и долгий срок службы
• Проверьте соответствие сечения провода (до 2,5 мм2) перед подключением - превышение вызывает нагрев и выход из строя
• При использовании алюминиевых проводов используйте специальные наконечники и затягивайте клеммы с усилием, указанным в инструкции
• Не устанавливайте реле рядом с источниками тепла - перегрев снижает срок службы катушки
• Для частых замен рекомендовано использовать реле с предварительно установленными разъемами - так проще менять устройство без переподключения
