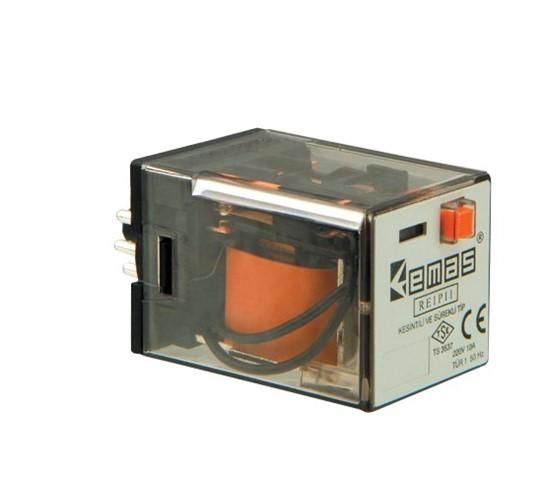

Реле на 11Выводов 220В АС (3 переключающих контакта) EMAS RE1P11AC220

Реле промежуточное EMAS re1p11ac220 - устройство для управления цепями высокой мощности через слаботочные сигналы. Подходит для автоматизации оборудования, где требуется надёжное переключение нагрузки до 10 А при напряжении 220 В переменного тока.

Назначение и область применения

Реле промежуточное EMAS re1p11ac220 используется для передачи сигнала управления от контроллеров, терморегуляторов или кнопочных станций к силовым цепям. Его основная задача - изолировать слаботочную цепь управления от нагруженной силовой цепи, обеспечивая безопасность и долговечность системы.

Подходит для применения в системах автоматизации: управление двигателями, освещением, нагревательными элементами, конвейерами и другим оборудованием, работающим по принципу AC15 - переключение индуктивных нагрузок с коэффициентом мощности около 0.95.

Технические характеристики

• Напряжение катушки: 220 В переменного тока (работает также при 12–110 В постоянного и переменного тока)
• Мощность катушки: 1,5 ВА (переменный ток), 1 Вт (постоянный ток)
• Номинальный ток контактов: 10 А
• Максимальное коммутируемое напряжение: 250 В
• Максимальная коммутируемая мощность: 2500 ВА
• Частота включений: до 18 000 раз/час при неполной нагрузке, до 600 раз/час при максимальной нагрузке
• Электрическая стойкость: не менее 100 000 операций
• Механическая стойкость: не менее 10 000 000 операций
• Рабочий температурный диапазон: от –5 C до +40 C
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Изоляционное сопротивление: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 2000 В между катушкой и контактами, 1500 В между открытыми контактами
• Материал контактов: серебро/никель - устойчив к окислению и дуговому износу
• Вес: 80,5 г
• Количество контактов: 3 переключающих (3×SPDT)
• Количество выводов: 11
• Стандарт: TS 3537

Совместимость и монтаж

Реле промежуточное EMAS re1p11ac220 монтируется на DIN-рейку шириной 35 мм. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для подключения используйте стандартные кабели с медными жилами. Убедитесь, что напряжение на катушке соответствует указанному значению - допустимый диапазон +-10 % от номинала (например, для 220 В - от 187 до 242 В).

Не требует внешнего демпферирования или фильтров при работе с индуктивными нагрузками. Коммутация происходит за счёт механического рычага - никаких полупроводниковых компонентов внутри.

Безопасность и стандарты

Устройство соответствует стандарту TS 3537, который регламентирует требования к промежуточным реле в промышленном применении. Диэлектрическая прочность между контактами и катушкой (2000 В) обеспечивает защиту от пробоя даже при импульсных помехах. Отсутствие герметичной защиты (IP40) делает его непригодным для установки во влажных средах или местах с риском попадания брызг.

Преимущества

• Высокая механическая долговечность - до 10 млн циклов, что снижает потребность в замене
• Широкий диапазон рабочего напряжения катушки позволяет использовать одно реле в сетях с колебаниями напряжения
• Три переключающих контакта позволяют одновременно управлять несколькими цепями без дополнительных модулей
• Контакты из серебро-никелевого сплава обеспечивают стабильную коммутацию даже при частых включениях
• Лёгкий вес и компактные габариты упрощают сборку шкафов управления

Ограничения применения

• Не предназначено для работы при температурах ниже –5 C или выше +40 C - возможны отказы или снижение срока службы
• Защита IP40 исключает использование в помещениях с повышенной влажностью, на улице или в условиях пылевой среды
• При полной нагрузке (10 А) максимальная частота включений ограничена 600 раз в час - нельзя использовать для частого импульсного управления
• Не рекомендовано для коммутации емкостных нагрузок (например, больших конденсаторов) - возможен ударный ток при включении

Примеры использования

• Управление трёмя двигателями насосов через один выход PLC
• Переключение режимов работы печи (нагрев / выдержка / охлаждение)
• Автоматическое включение аварийного освещения при отключении основного питания
• Контроль последовательности запуска нескольких механизмов на конвейере

Практические советы

• Проверьте соответствие напряжения сети и катушки - неверное питание вызывает перегрев или отказ реле
• При использовании в цепях с индуктивной нагрузкой (двигатели, трансформаторы) желательно установить RC-демпфер параллельно контактам для продления срока службы
• Обязательно соблюдайте минимальное расстояние между соседними реле - тепло от одного устройства может повлиять на работу другого
• При монтаже в шкафу с большим числом реле учтите тепловую нагрузку - не перегружайте рейку более чем 5–6 единиц на метр
• Заменяйте реле при появлении характерного щелчка при включении, увеличенном времени срабатывания или потемнении контактов - это признаки износа
